Güç Sistemi 20MVA, 33kV/11kV, 50Hz/60Hz
Sertifikalar IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

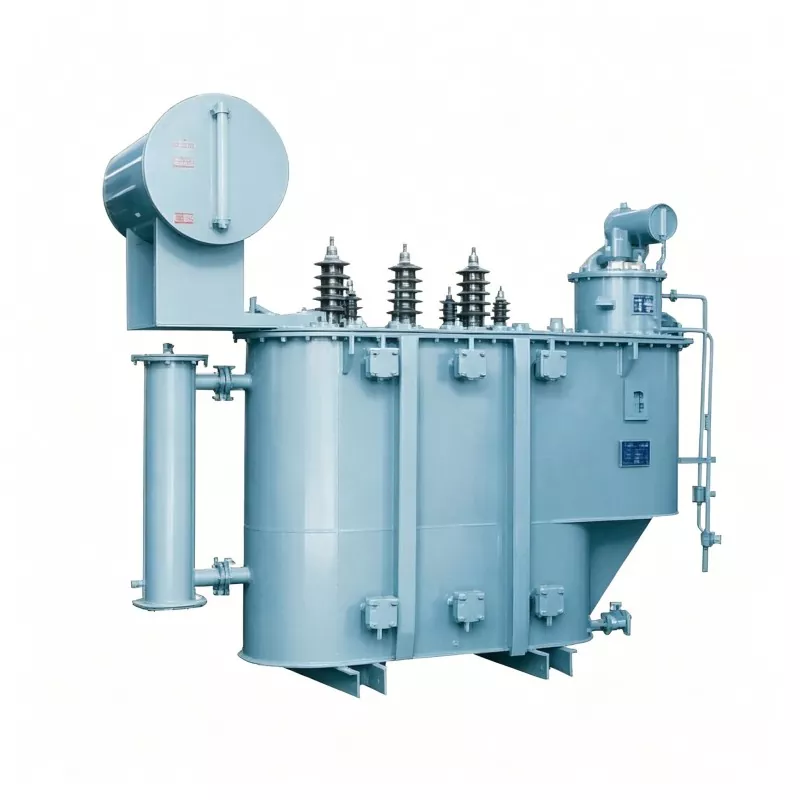

Huajidian'ın 33kV 11kV 20mVA güç transformatörü, orta ve orta ölçekli şirketler için temel bir güç iletim ve dağıtım ekipmanıdır. yüksek gerilim elektrik şebekeleri. Profesyonel bir yerli güç transformatörü üreticisi olarak Huajidian, yılların deneyiminden yararlanıyor Ürün yapısını ve performansını optimize etmek için Ar-Ge ve üretim deneyimi. Küçük ve orta büyüklüktekilerden farklı olarak dağıtım transformatörleri, bu büyük kapasiteli ekipman öncelikle bölgesel merkezi trafo merkezlerinde konuşlandırılır, 33kV'dan 11kV'a kademeli dağıtım temel görevini üstleniyor. Karmaşık elektrik şebekesi koşullarına uyarlanabilir, uzun süreli yüksek yükte çalışmaya ve anlık kısa devre etkilerine dayanıklıdır ve önemli projelerde yaygın olarak kullanılır kentsel enerji şebekesinin iyileştirilmesi, endüstriyel park altyapısı ve yeni enerji şebekesi bağlantı dağıtımı gibi.
Ürün ISO kalite sistemi sertifikalıdır, ulusal enerji verimliliği standartlarını karşılar ve standartlaştırılmış özelliklere sahiptir çeşitli inşaat ve işletme gereksinimlerini karşılayan üretim süreçleri ve sıkı kalite kontrolü yüksek standartlı trafo merkezleri.
1. Nominal Kapasite: 20MVA (20000kVA), orta ila büyük bölgesel güç dağıtım yükü senaryolarına uygundur.
2. Gerilim Seviyesi: Yüksek gerilim tarafında 33kV, alçak gerilim tarafında 11kV; yüksek gerilim tarafı donatılabilir Şebeke voltajına uyum sağlamak amacıyla esnek voltaj ayarı için ±2×%2,5 veya ±%5 yüksüz/yükte kademe değiştiricili dalgalanmalar.
3. Faz ve Frekans: Üç fazlı, 50Hz, yerel ve uluslararası ana elektrik şebekesi standartlarıyla uyumludur.
4. Nominal Akım: 33kV yüksek gerilim tarafında yaklaşık 350A ve 11kV alçak gerilim tarafında yaklaşık 1050A tarafı (sabit yük taşıma kapasitesi ile standart güç formüllerine göre hesaplanmıştır).
Standart konfigürasyon Dyn11/YNd11, şebeke harmoniklerini etkili bir şekilde bastırır, güç kaynağı kalitesini artırır ve alçak gerilim tarafı için güvenilir nötr topraklama koşullarının sağlanması; modern gücün ana akım konfigürasyonu dağıtım sistemleri.
%7 - %10, trafo merkezinin kısa devre kapasitesi gereksinimlerine göre özelleştirilebilir, etkili bir şekilde sınırlandırılır kısa devre akımı ve güç şebekesinin ve terminal ekipmanının güvenliğinin sağlanması.
33kV ve 11kV için yıldırım darbesine dayanım gerilimi ve güç frekansı dayanım gerilimi standartlarını karşılar sistemler. 33kV tarafındaki yıldırım darbe dayanım voltajı 170kV'a ulaşarak mükemmel yalıtım sağlar ve karmaşık dış mekan çalışma koşullarına uygun yıldırımdan korunma performansı.
Ürün, farklı yüklere ve çevre koşullarına uyum sağlamak için çift modlu ısı dağıtımını destekler:
- ONAN Yağa Daldırılmış Kendiliğinden Soğutma: Yalıtım yağının doğal taşınımına ve pasif ısı yayılımına dayanır. Düşük enerji tüketimi ve düşük gürültü ile geleneksel yük senaryolarına uygun tank kanatçıkları.
- ONAF Yağa Daldırılmış Hava Soğutma: Zorunlu hava soğutması için harici bir fanla birlikte kullanıldığında, soğutma performansını önemli ölçüde artırır. Ekipmanın aşırı yük kapasitesi ve en yüksek elektrik tüketimi sırasında yüksek yük güç kaynağı taleplerinin karşılanması dönemler.
Ekipman çekirdeği, yüksek geçirgenliğe sahip silikon çelik levhalar veya amorf alaşımlı düşük kayıplı malzemeleri etkili bir şekilde kullanır boşta ve yükte kayıpları azaltır, ulusal seviye I ve II enerji verimliliği standartlarını karşılar. Genel yapı gibi karmaşık senaryolara uygun, güçlendirilmiş tank kabuğuyla sızdırmaz ve korozyona dayanıklı bir tasarım benimser. iç ve dış mekan kurulumu, yüksek rakım ve büyük sıcaklık farkları. Tamamen kapalı yağ devresi tasarımı izolasyon yağının eskimesini ve bozulmasını önler, daha sonraki bakım maliyetlerini önemli ölçüde azaltır ve uzun vadeli koruma sağlar ekipmanın kararlı çalışması.
33kV 11kV 20mVA güç transformatörü kentsel trafo merkezlerinde, endüstriyel park dağıtım trafo merkezlerinde yaygın olarak kullanılmaktadır. yeni enerji şebekesine bağlı trafo merkezleri ve belediye altyapı güç kaynağı projeleri. Orta boy için uygundur yoğun nüfuslu kentsel yerleşim alanları, büyük sanayi tesisleri gibi büyük yük güç kaynağı senaryolarına, havaalanı ve demiryolunu destekleyen güç kaynağı, rüzgar ve güneş enerjisi istasyonu voltaj dönüşümü ve elektrik şebekesi yükseltmeleri.
Örnek Olay: Bangladeş'teki Brihart 33/11kV GIS Trafo Merkezi Projesi
Bangladeş enerji dağıtım sistemi yükseltmesine ilişkin Brihart 33/11kV GIS trafo merkezi EPC projesinde Huadian, trafo merkezinin temel düşürücü ekipmanı olarak 33kV 11kV 20mVA güç transformatörünü özelleştirdi ve tedarik etti. Yerel bölgedeki yüksek sıcaklık ve nemden oluşan zorlu ortamı hedef alan ürün, performansını optimize etti. korozyon önleyici, neme dayanıklı ve ısı dağıtma performansına sahiptir ve kararlılığı sağlamak için ONAF hava soğutma modunu kullanır sürekli yüksek yükler altında çalışma.
Ekipman devreye alındıktan sonra 33kV yüksek gerilim gücünden 11kV'a dönüşümü başarıyla tamamladı. dağıtım voltajı, Langpu'daki yetersiz güç kaynağı kapasitesi ve dengesiz voltaj sorunlarını çözüyor alan. Bu, çevredeki sanayi ve yerleşim bölgelerine güç sağlanmasını sağladı ve sistemin güvenilirliğini artırdı. bölgesel elektrik şebekesini %30 oranında artırdı ve devreye alındığından bu yana sıfır arızayla istikrarlı bir şekilde çalışmayı sürdürerek yüksek kazanç elde etti Sahibinden ve yerel güç yetkililerinden övgü.
Güç şebekesi enerji tasarrufu ve tüketimin azaltılması gereksinimlerinin sürekli olarak iyileştirilmesiyle, sırasında ekipmanın ulusal düzey I ve II enerji verimliliği standartlarını karşılamasının açıkça zorunlu kılınması tavsiye edilir. satın alma. Huadian ürünleri düşük kayıplı demir çekirdekler ve optimize edilmiş sarım tasarımları kullanarak düşük çalışma performansı sağlar enerji tüketimini ve uzun vadeli işletme maliyetlerini etkili bir şekilde azaltır.
Bu büyük kapasiteli transformatör modeli halihazırda mevcut değildir ve gerçek projeye göre özelleştirilmesi gerekmektedir. koşullar. Satın almadan önce kurulum yöntemi, rakım, ortam sıcaklığı ve sistem gibi temel parametreler Kesin ekipman uyumluluğunun sağlanması için kısa devre kapasitesi doğrulanmalıdır.
Bu voltaj seviyesi transformatörü, 33kV/11kV yüksek gerilim şalt cihazının, SF6 gaz yalıtımlı şalt cihazının kullanılmasını gerektirir. GIS, eksiksiz bir güç dağıtım sistemi oluşturmak için elektrikli ekipmanı ve röle koruma cihazlarını birleştirdi. Güç şebekesinin güvenli ve uyumlu çalışması.
S1: Bu 33kV 11kV 20mVA güç transformatörü dış mekanda yüksek rakımlı kurulum için uygun mu?
A1: Evet. Huajidian, transformatörü projenin rakımına ve ortam sıcaklığına göre özelleştirebilir, yüksek irtifa yalıtım takviyesi, UV dayanımı, korozyon ve nem koruma özellikleriyle yükseltiliyor. Dış mekan açık hava, yüksek rakımlı düşük voltajlı ortamlar için uygundur ve aşırı hava koşullarına dayanabilir Yüksek sıcaklıklar, kuvvetli rüzgarlar ve yağış gibi koşullar.
S2: Bu transformatör için yükte kademe değiştirici ve yükte kademe değiştirici konfigürasyonları arasındaki fark nedir?
Cevap 2: Yüksüz kademe değiştiriciler, kararlı şebeke senaryolarına uygun olarak voltaj ayarı için enerjinin kesilmesini gerektirir voltaj ve düşük kademe değiştirme frekansı; Yük altında kademe değiştiriciler, enerji kesilmeden gerçek zamanlı voltaj ayarına olanak tanır ve normal güç kaynağını etkilemeden, büyük voltaj dalgalanmaları ve yüksek enerji şebekesi projeleri için uygundur. güç kaynağı güvenilirliği gereksinimleri. Yapılandırma gerektiği gibi seçilebilir.
S3: Ekipmanın ömrü ve rutin bakım döngüsü nedir?
A3: Standart kurulum ve normal çalışma koşullarında ekipmanın ömrü 30 yıla ulaşabilir. öyle Yalıtım yağı testi, ekipman sızdırmazlık kontrolleri ve hat parametresi kalibrasyonu. Ekipman tamamen kapalı bir yapıya sahiptir ve bu da günlük bakımın düşük olmasını sağlar iş yükü, düşük bakım maliyetleri ve uzun vadeli güçlü operasyonel istikrar.
Çin'de profesyonel bir yüksek gerilim transformatörü üreticisi ve servis sağlayıcısı olan Huajidian, eksiksiz bir donanıma sahiptir. üretim nitelikleri, gelişmiş üretim ekipmanları ve profesyonel bir teknik ekip. Küresel sağlayabiliriz Parametre özelleştirme, çizim tasarımı, doğru teklifler, yerinde dahil olmak üzere tek elden hizmet sunan müşteriler Kurulum rehberliği ve satış sonrası bakım. Trafo merkezi projesi destek ihtiyaçları için lütfen iletişime geçmekten çekinmeyin özelleştirilmiş teknik çözümler ve satın alma teklifleri almamız için bize ulaşın.
