35kV/33kV Vakumlu Devre Kesici

HUAJIDIAN Group, bu 35kV/33kV vakumlu devre kesiciler için özel, tam otomatik üretim hatları işletmektedir. Her ünite sevkıyattan önce sıkı fabrika testlerinden geçer ve GB/T 1984-2014 ve IEC 60694 standartlarıyla tam uyumlu 3C sertifikası, fabrika test raporları ve tip test raporlarıyla birlikte gelir.

Tüm temel bileşenler orijinal HUAJIDIAN parçaları olup, üçüncü taraf bileşenlerle ilgili uyumluluk sorunlarını ortadan kaldırır ve tüm ünite için birleşik bir garanti sağlar. Bu standartlaştırılmış tesis, Ar-Ge, üretim ve satış sonrası hizmetleri birleştirerek çeşitli iç mekan sabit tip kabinlerle uyumlu kapsamlı şalt sistemi çözümleri sunar. Küresel bir tedarikçi olarak HUAJIDIAN, hem yurt içinde hem de yurt dışında proje teslimatını kolaylaştırmak için iki dilli (Çince/İngilizce) teknik çizimler ve kurulum belgeleri sağlar.

Ürüne Genel Bakış ve Uygulamalar

1. Endüstriyel işletmelere ait enerji dağıtım odaları (madenler, çelik fabrikaları, çimento fabrikaları vb.)

2. Kentsel ve kırsal kamu trafo merkezlerinin yenileme ve yeni inşaat projeleri

3. Ticari kompleksler ve endüstriyel parklar için yüksek katlı enerji dağıtım sistemleri

4. Kutu tipi trafo merkezleri ve halka ana üniteler (RMU) için standart dışı dağıtım ekipmanları

5. Kimyasal ve yeni malzeme tesisleri gibi yanıcı veya patlayıcı ortamlara sahip tesisler

Ürün Yapısal Özellikleri

1. Kompakt, yerden tasarruf sağlayan tasarım

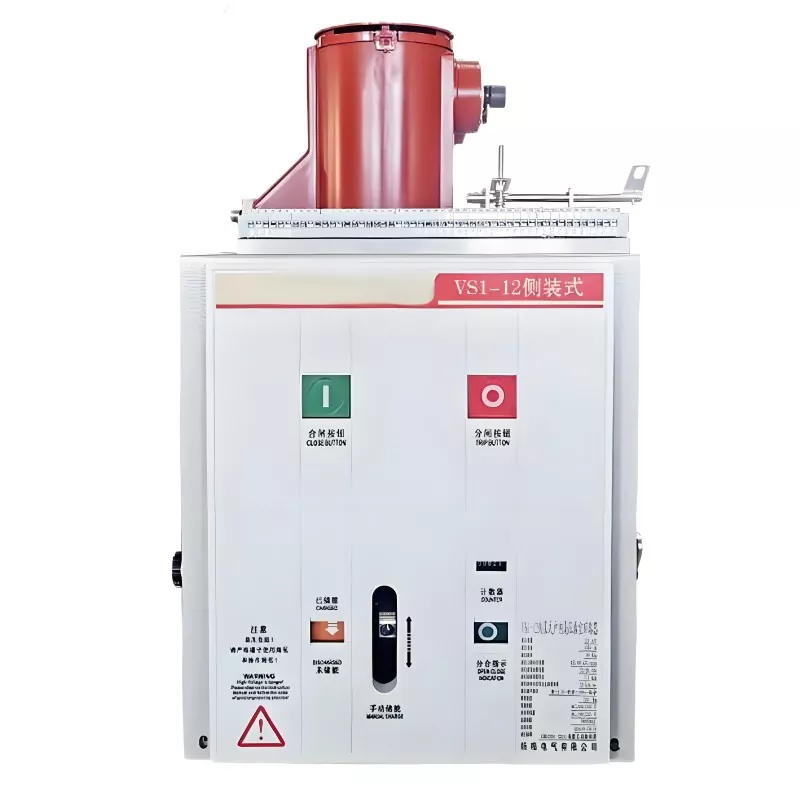

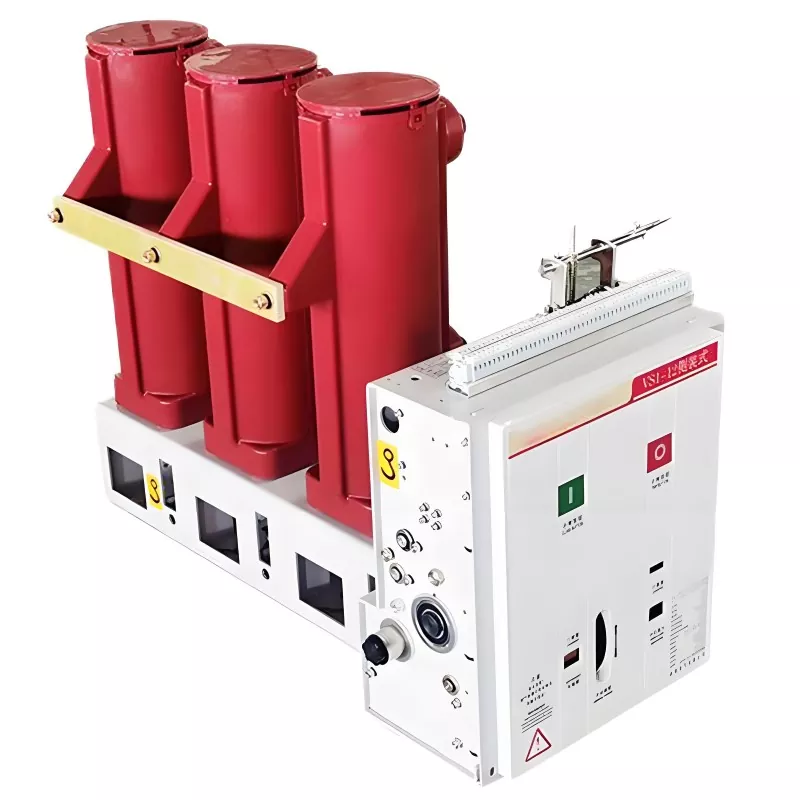

35kV/33kV Vakumlu Devre Kesici, yatay olarak düzenlenmiş kırmızı katı yalıtımlı kutuplarla eşleştirilmiş beyaz bir işletim paneline sahiptir. Çalıştırma için arkadan açıklık gerektirmediğinden kabin derinliğinin 900 mm dahilinde tutulmasına olanak tanır. Özel bir montaj tabanı ve önceden delinmiş standart kurulum delikleri standart olarak gelir; şalt dolaplarına entegrasyona veya halka ana ünitelerde (RMU'lar) ve kutu tipi trafo merkezlerinde bağımsız kuruluma uygundur.

2. Yanlış Çalıştırmayı Önlemek İçin Mekanik Kilitleme

Panel üzerinde, kabinin bağlantı kesme ve topraklama anahtarlarıyla kilitlenen, yük altında topraklama anahtarının kapatılması veya canlı devrelerin topraklanması gibi yüksek riskli hataları etkili bir şekilde önleyen entegre bir mekanik kilitleme mekanizması bulunur.

3. Yüksek Mukavemetli APG Yalıtımlı Direkler

APG (Otomatik Basınç Jelasyonu) epoksi yalıtım silindirlerini kullanır; dielektrik gücü IEC standartlarını çok aşıyor. Neme, toza ve yoğuşmaya karşı dayanıklı olduğundan sızıntı ve parlama riskini ortadan kaldırır.

4. Kanıtlanmış Entegre Yay Mekanizması

Entegre yay mekanizması, 20 yılı aşkın bir pazar onayına sahiptir ve 30.000'e kadar operasyon ve 50 tam kapasiteli kısa devre kesme işlemine kadar mekanik kullanım ömrü sunar. Kararlı açma ve kapama performansı, onu sık sık değiştirme gerektiren endüstriyel uygulamalar için ideal kılar.

Temel Teknik Özellikler Tablosu

Beş Temel Avantaj

1. Vakumlu Ark Söndürme: Yüksek Riskli Ortamlar için Güvenli

Dahili yüksek vakum kesiciye sahiptir; açık alev veya patlama riski olmadan arıza kesintisi meydana gelir ve ikincil kazaların önüne geçilir. Kimyasal işleme tesisleri gibi yanıcı ve patlayıcı ortamlar için uygundur.

2. Katı Yalıtımlı Yalıtım: Zorlu Ortamlarda Dayanıklı

Entegre katı yalıtımlı epoksi direkler neme, toza ve yoğuşmaya karşı direnç göstererek yalıtımla ilgili arızaların sıklığını önemli ölçüde azaltır.

3. Ultra Hızlı, Kapsamlı Koruma: Ekipman Hasarının En Aza İndirilmesi

Aşırı yüklere, kısa devrelere ve kaçak akımlara karşı tam kapsamlı koruma sağlar. Açılma süreleri ≤0,05 saniye ve kapanma süreleri ≤0,1 saniye olan hızlı arıza akımı kesintisi, aşağı yöndeki transformatörleri, motorları ve iletim hatlarını korur.

4. 10 Yıla Kadar Bakım Gerektirmeden Çalışma: İşletme ve Bakım Maliyetlerinin Düşürülmesi

Katı yalıtımlı direkler, kesicilerin veya yalıtım bileşenlerinin değiştirilmesi ihtiyacını ortadan kaldırır; rutin bakım, çalıştırma mekanizmasının temizlenmesiyle sınırlıdır, yedek parça maliyetleri ve manuel incelemeler büyük ölçüde azalır.

5. Birleşik OEM Desteği: Kolaylaştırılmış Satış Sonrası Hizmet

Tüm bileşenler, mükemmel elektriksel ve boyutsal uyumluluk sağlayan orijinal HUAJIDIAN parçalarıdır. Birleşik satış sonrası hizmet, birden fazla tedarikçi arasında onarımların koordine edilmesiyle ilgili karmaşıklıkları ortadan kaldırır.

Özelleştirme Hizmetleri

1. Akım ve Kesme Kapasitesi: 630A/1250A nominal akımları ve 20/25/31.5kA kısa devre kesme akımları mevcuttur.

2. Çalışma Güç Kaynağı: Standart DC 110V/220V; AC kontrol şemaları talep üzerine özelleştirilebilir.

3. Akıllı Yükseltme: İsteğe bağlı çevrimiçi izleme modülleri, uzaktan açma/kapama, kontak sıcaklığının ve ekipman durumunun gerçek zamanlı izlenmesini ve güç otomasyon sistemleriyle uyumluluğu sağlar.

Gerçek Dünya Proje Uygulamaları

1. İç Moğolistan'daki Demir Dışı Metal Madeninde 35kV Enerji Dağıtımı Projesi

2023 yılında büyük bir bakır madeninin yer altı ana trafo merkezi, 16 adet HUAJIDIAN 33kV 1250A/31,5kA devre kesici tedarik etti. Madenin tozlu ortamı ve önemli günlük sıcaklık dalgalanmaları göz önüne alındığında, katı yalıtımlı direkler, eski yağlı tip anahtarlarda yaygın olan yoğuşmanın neden olduğu parlama sorunlarını etkili bir şekilde ortadan kaldırdı. Yalnızca mekanizma temizliği gerektiren üç yıllık sürekli çalışmanın ardından trafo merkezinin yıllık İşletme ve Bakım maliyetleri %68 oranında düşerken, birbirine kenetlenen cihazlar bakım sırasında çok sayıda operasyonel hata riskini ortadan kaldırdı.

2. Zhejiang'daki Kimya Endüstri Parkı için Kutu Tipi Trafo Merkezi Projesi

2024 yılında bir florokimya şirketi, akıllı izleme modülleriyle donatılmış 9 adet özelleştirilmiş devre kesici tedarik etti. A Sınıfı patlamaya dayanıklı bölgede bulunan vakumlu ark söndürme teknolojisi, açık alevleri ortadan kaldırarak kısa devre yangınları riskini ortadan kaldırır. Uzaktan izleme, kutu tipi trafo merkezlerinin insansız çalışmasına olanak tanır ve iki ayrı hat kısa devre arızası sırasında hızlı açma, büyük ölçekli üretim kesintilerinden kaynaklanan kayıpları önler.

SSS

S1: HUAJIDIAN 35kV/33kV vakumlu devre kesicinin bakım döngüsü nedir? Parçaların periyodik olarak değiştirilmesi gerekli mi?

Cevap 1: Sağlam yalıtımlı direkler ve vakum kesiciler 10 yıllık bakım gerektirmeyen bir süreye sahiptir; rutin bakım yalnızca yay mekanizmasındaki tozun temizlenmesini ve şanzıman bileşenlerinin yağlanmasını içerir. 10 yıl içerisinde kesici veya izolasyon direklerinin değiştirilmesine gerek kalmaması, yedek parça envanterini ve bakım iş yükünü önemli ölçüde azaltır.

S2: Bu 33kV devre kesici yalnızca XGN sabit şalt sistemiyle kullanılabilir mi, yoksa Halka Ana Üniteler (RMU'lar) ve kutu tipi trafo merkezleri gibi standart dışı ekipmanlarla uyumlu mu?

A2: Uyumludur. Ünite evrensel standart bir montaj tabanıyla donatılmıştır; XGN şalt sistemine entegre edilebilir veya halka ana üniteler (RMU'lar) veya kutu tipi trafo merkezleri gibi standart dışı güç ekipmanlarını bağımsız olarak monte etmek için kullanılabilir. Taban boyutları müşterinin dolap çizimlerine göre fabrikada ayarlanabilir.

S3: HUAJIDIAN elektrik şebekesi ve endüstriyel proje ihaleleri için hangi yeterlilik belgelerini sağlayabilir?

Cevap3: Zorunlu 3C sertifikasyonu, ünitenin tamamı için fabrika denetim raporları ve hem ulusal (İngiltere) hem de IEC standartlarıyla uyumlu üçüncü taraf tip test raporları da dahil olmak üzere eksiksiz bir resmi kimlik bilgileri seti sağlıyoruz. Tüm belgeler, yurt içi şebeke ihalelerinin yanı sıra yurt dışı projelerin gümrükleme ve kabul şartlarını da karşılayan resmi damgaları taşımaktadır.
