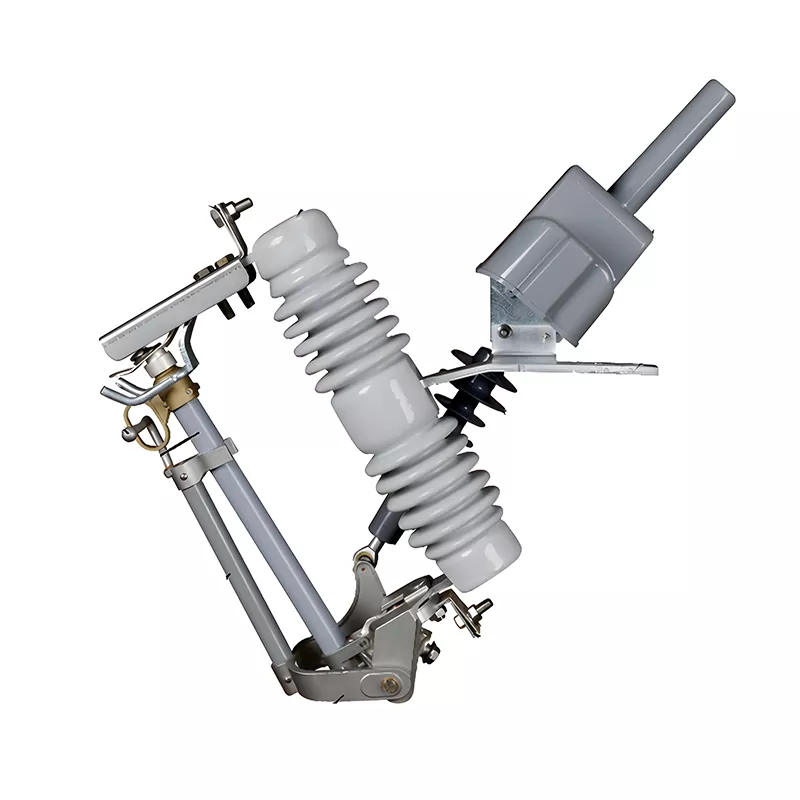

Porselen Motorlu Bırakma Sigortası

HUAJIDIAN Porselen Motorlu Düşürme Sigortası, esas olarak direğe monte dağıtım transformatörlerinin, yüksek gerilim hat terminallerinin ve şubelerin çekirdek koruması için kullanılan, 10kV dağıtım ağı sistemlerine uyarlanmış, dış mekan yüksek voltajlı özel bir koruma cihazıdır. Hatta aşırı yük veya kısa devre arızası oluştuğunda, cihazın içindeki yüksek hassasiyetli bakır-gümüş alaşımlı sigorta hızla erir. Yer çekiminin ve yerleşik yayın ikili etkisine dayanan sigorta tüpü otomatik olarak düşerek net ve sezgisel görünür bir kırılma noktası oluşturur.

Geleneksel çıkışlı sigortalarla karşılaştırıldığında bu ürün, istikrarlı sigorta özelliklerine ve güvenilir ark söndürme performansına sahiptir. Yanlış çalışmayı önleyen bir yapıyla donatılmış olup, arızaları hızlı bir şekilde kesebilir ve güç ekipmanını koruyabilir, aynı zamanda güvenli hat bakımı sağlamak için bir izolasyon noktası görevi de görebilir. Şebeke çalışma kararlılığını ve personel güvenliğini dengeleyen bu cihaz, 10kV dağıtım ağı arıza koruması için yüksek performanslı, uygun maliyetli bir çekirdek cihazdır.

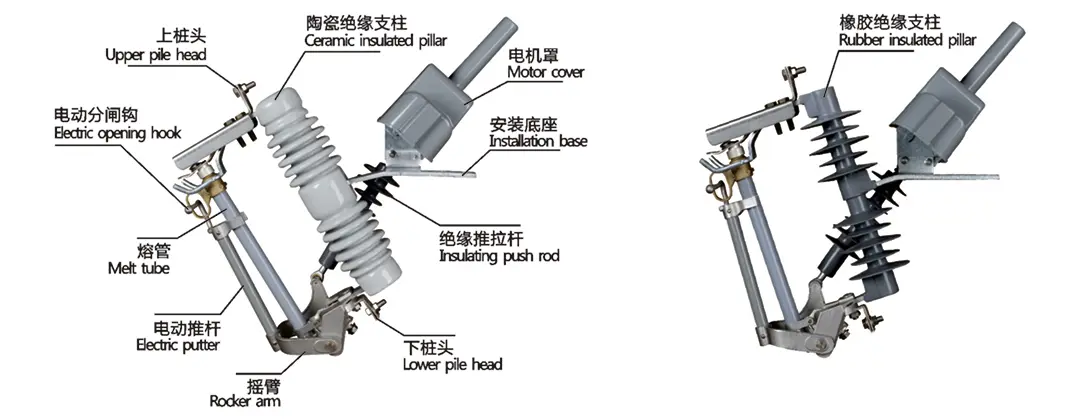

Yapısal temsil

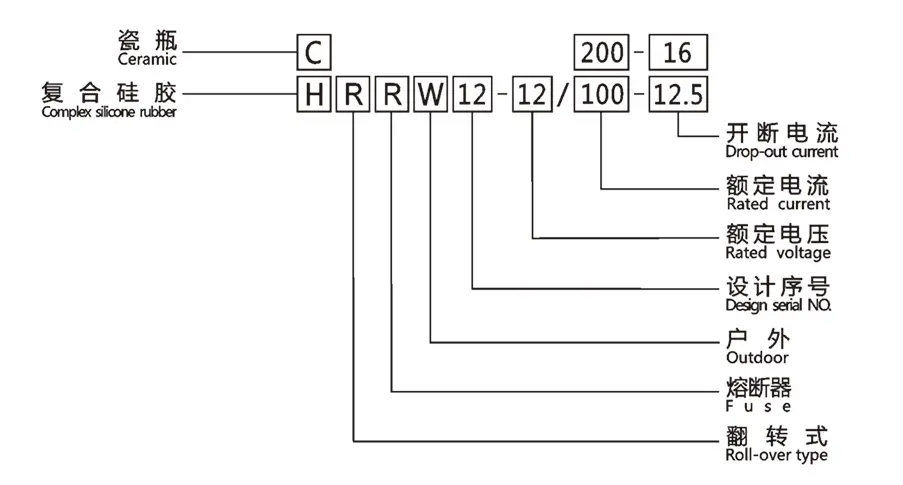

Tip tanıtımı

Temel Ürün Avantajları

1. Karmaşık Dış Ortamlara Uyarlanabilen Mükemmel Yalıtım Performansı

Geniş bir sızıntı mesafesine sahip yüksek mukavemetli entegre porselen izolatörler kullanılarak, kirlilik parlaması, yaşlanma ve hava koşullarına karşı son derece güçlü bir dirence sahiptir. İsteğe bağlı Sınıf III/Sınıf IV kirlilik koruma seviyelerini destekleyen bu ürün, yüksek ve düşük sıcaklıklar, toz, sis, yüksek rakımlar ve ağır kirlilik gibi çeşitli karmaşık dış mekan senaryolarına istikrarlı bir şekilde uyum sağlayabilir. Yoğun yalıtkan yapısı, uzun süreli çalışma sırasında çatlamaya veya deformasyona eğilimli değildir, bu da yalıtım arızası sorunlarını ortadan kaldırır.

2. Güvenilir Ark Söndürme, Hassas ve Güvenli Arıza Kesme

Porselen Motorlu Bırakma Sigortası, arkın yeniden alevlenmesini ve kazara tekrar kapanmayı tamamen önleyerek, tek seferlik güvenli ve güvenilir bir açma işlemi sağlayan, tetikleme arkını çok kısa sürede emen ve söndüren yerleşik bağımsız gaz üreten ark söndürme yapısına sahiptir. Eşleşen bakır-gümüş alaşımlı sigorta, küçük aşırı yüklemelere ve ani kısa devre arızalarına hassas bir şekilde yanıt vererek, kazara erimeyi ve çalışmama hatasını ortadan kaldıran hassas ve kararlı kaynaştırma parametrelerine sahiptir.

3. Uygun Kurulum, Son Derece Düşük Bakım Maliyetleri

Evrensel bir yapısal tasarımı benimseyen bu sistem, pazardaki geleneksel dağıtım traverslerine doğrudan uyarlanabilir, karmaşık yerinde değişiklikler gerektirmez, kurulumu ve devreye almayı verimli ve hızlı hale getirir. Ürün yapısı basit ve kompakttır ve sigorta değişimi kolaydır, bakım için hiçbir özel hassas ekipman gerektirmez, sahadaki işçilik ve malzeme maliyetlerini önemli ölçüde azaltır, bu da son derece yüksek uzun vadeli maliyet etkinliği sağlar.

4. Yanlış Çalıştırma Riskini Ortadan Kaldıran Güvenli İzolasyon

Arızalı bir düşüşten sonra cihaz, açıkça görülebilen bir kesinti oluşturarak bağlantı kesme anahtarı işlevi görür ve hat bakımı, arıza teşhisi ve ekipman değişimi için standart ve güvenli bir güç kesme noktası sağlar. Bakım personelinin kişisel güvenliğini kapsamlı bir şekilde sağlayan, insan hatası ve dış çevre müdahalesinden kaynaklanan kazara kapanma ve arıza risklerini etkili bir şekilde önleyen, özel bir yanlış çalışmayı önleyici yapı ile donatılmıştır.

Ana Teknik Parametreler

Uygulama Senaryoları

1. Dağıtım Transformatörlerinin Birincil Taraf Koruması

10kV direğe monteli dağıtım transformatörleri için ana koruma cihazı olan Porselen Motorlu Bırakma Sigortası, transformatör aşırı yükünü ve kısa devre arızalarını hızlı bir şekilde kesebilir, ekipmanın yanmasını ve hasar görmesini önleyebilir, arızaların etkisini en aza indirebilir ve güç ekipmanlarının güvenli ve istikrarlı çalışmasını sağlayabilir.

2. Kentsel ve Kırsal Enerji Şebekesi Yenileme Projeleri

Uzak kırsal elektrik şebekeleri ve yeni inşa edilmiş veya yenilenmiş dağıtım hatları için uygundur; karmaşık güç kaynağı ve kontrol sistemleri gerektirmez, çalıştırılması kolaydır, düşük yatırım maliyetlerine sahiptir ve kırsal elektrik şebekelerinin dağınık ve geniş kapsama özelliklerine mükemmel şekilde uyum sağlar.

3. Endüstri Parklarında Yüksek Gerilim Hattı Koruması

Fabrika alanlarındaki 10kV yüksek gerilim dağıtım hatlarının terminal ve şube koruması için hat bölümlendirme anahtarlarıyla birlikte kullanıldığında, fabrika üretim hatlarında büyük ölçekli elektrik kesintilerini önleyerek ve endüstriyel üretim için istikrarlı güç kaynağı sağlayarak hızlı bir şekilde arıza konumu ve izolasyonu sağlayabilir.

Pratik Uygulama Örneği

1. Vaka Arkaplanı

2025 yılında Kuzey Çin'de ilçe düzeyinde bir kırsal elektrik şebekesi yenileme projesi. Yerel elektrik hatları dağınıktı ve fırtına, kum fırtınası ve düşük sıcaklıklar gibi dış hava koşulları sık sık görülüyordu, bu da yüksek irtifa arıza incelemesini zorlaştırıyordu. Mevcut sıradan çıkışlı sigortalar, zayıf kirlilik önleme performansına ve düşük arıza tanımlama yeteneklerine sahipti; bu, kolayca arkın yeniden ateşlenmesine ve yanlış hat açmasına yol açarak bakımın gecikmesine ve güç kaynağı stabilitesinin zayıf olmasına neden oluyordu.

2. Uygulama Çözümü

Proje, HUAJIDIAN 12kV/200A dört seviyeli kirlilik önleyici Porselen Motorlu Bırakma Sigortasını toplu olarak satın alarak, bunu 86 direğe monte transformatörün birincil tarafına ve bölgedeki 32 branş hattının terminallerine kurdu. Sigorta özellikleri sahadaki trafo kapasitesine göre özelleştirildi ve karmaşık dış mekan koşullarına uyum sağlamak için özel yalıtımlı çalıştırma çubukları ve yedek sigortalar sağlandı.

3. Başvuru Sonuçları

Ekipman, fırtınalar ve düşük sıcaklıklar gibi aşırı hava koşullarında, doğru ve hatasız koruma eylemleriyle ve arkın yeniden alevlenmesi veya izolasyon arızası sorunları olmadan bir yıl boyunca stabil bir şekilde çalıştı. Sezgisel düşme açısı, bakım personelinin zemindeki arızaları hızlı bir şekilde bulmasına olanak tanır, direğe tırmanma ihtiyacını ortadan kaldırır ve sorun giderme verimliliğini %60 oranında artırır. Basitleştirilmiş değiştirme yapısı, günlük bakım maliyetlerini %45 oranında azaltır, kırsal elektrik şebekelerindeki zorlu arıza yönetimi ve yüksek bakım maliyetleri gibi sıkıntılı noktaları tamamen çözer ve elektrik şebekesi bakım üniteleri tarafından yüksek itibar kazanır.

Kurulum ve Bakım Talimatları

1. Kurulum Gereksinimleri

Ekipman, dış mekan dağıtım traversine sabit bir şekilde monte edilmelidir. Kurulum yüksekliği ve aralığı 10kV dağıtım ağı güvenlik mesafesi standartlarını karşılamalıdır. Kurulum yeri, ekipman durumunun gözlemlenmesini ve manuel çalışmayı kolaylaştıracak şekilde net bir görüşe sahip olmalıdır. Güçlü titreşimlerin, aşındırıcı gaz birikiminin veya uzun süreli su birikiminin olduğu zorlu ortamlarda kurulum kesinlikle yasaktır.

2. Kurulum Sonrası Denetim

Montajdan sonra, herhangi bir sıkışma olmadığından emin olmak için sigorta borusunun esnekliğini kontrol edin; kontak bağlantısının sağlam olduğunu ve arıza durumunda normal düşmeyi sağlamak için düşme açısının 65°±5° tasarım standardını karşıladığını doğrulayın. Eş zamanlı olarak, parametre uyumsuzluklarından kaynaklanan ekipman arızasını önlemek için sigorta özelliklerinin trafo kapasitesiyle eşleştiğini doğrulayın.

3. Rutin Bakım

Flashover kazalarını önlemek için izolatör yüzeyindeki toz ve kiri düzenli olarak temizleyin; Mekanik transmisyon bileşenlerinin korozyonunu ve sigorta tüplerinin deformasyonunu düzenli olarak kontrol edin ve eskimiş veya hasarlı parçaları derhal değiştirin. Gök gürültülü fırtınalar, kuvvetli rüzgarlar ve kar fırtınası gibi aşırı hava olaylarından sonra, potansiyel güvenlik tehlikelerini önceden belirlemek için ekipmanın özel olarak incelenmesi gerekir.

İsteğe Bağlı Yapılandırmalar ve Özelleştirme Hizmetleri

1. Parametre Özelleştirme: Nominal akım, kısa devre kesme kapasitesi ve kirlilik koruma seviyesi, kullanıcının hat ve trafo parametrelerine göre özelleştirilebilir;

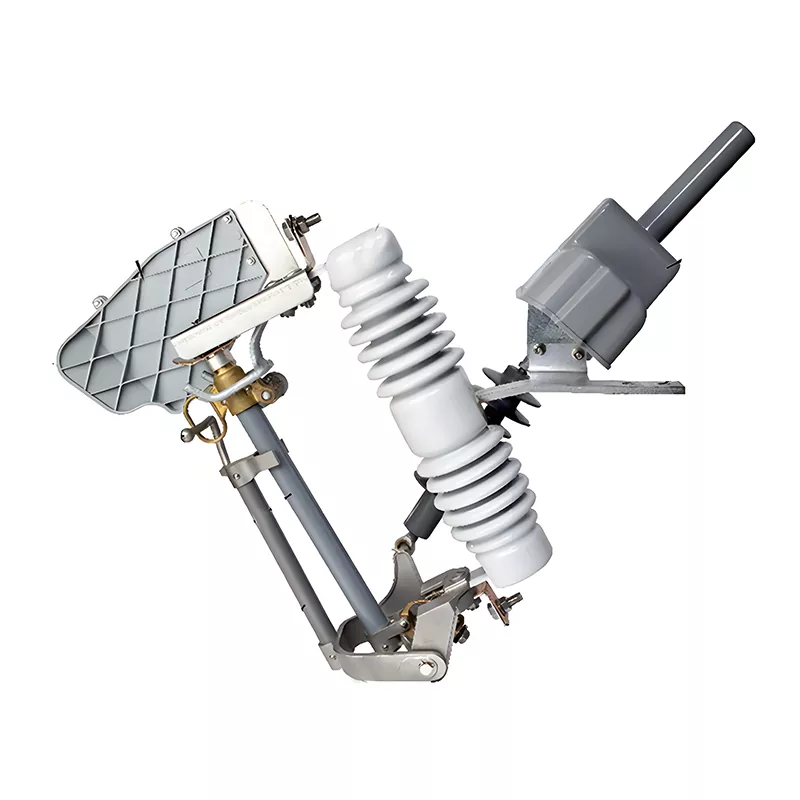

2. Fonksiyon Yükseltmesi: Yük koşullarında güvenli açma ve kapama işlemleri gerçekleştirmek için yük kırma fonksiyonuna sahip opsiyonel modeller mevcuttur;

3. Malzeme Yükseltmesi: Yüksek rakımlı ve çok kirli alanlar için uygun, gelişmiş yaşlanma direnci ve parlama direncine sahip kompozit izolatör versiyonları mevcuttur;

4. Eşleşen Aksesuarlar: Özelleştirilmiş yalıtımlı çalıştırma çubukları, tam özellikli sigortalar ve yerinde kurulum kılavuzu mevcuttur.

SSS

Soru 1: Porselen Motorlu Atmalı Sigorta kullanımı sırasında sık sık sigorta atması veya çalışmaması sorunu nasıl çözülür?

Cevap 1: Sık sigorta patlamaları genellikle uyumsuz sigorta akımı özelliklerinden veya uzun süreli devre aşırı yüklenmesinden kaynaklanır. Ekipmanın çalışmaması genellikle sigorta tüpünün sıkışmasından veya mekanik yapının eskimesinden kaynaklanır. Bu sorunları etkili bir şekilde çözmek için öncelikle sigorta özelliklerinin trafo kapasitesiyle eşleşip eşleşmediğini kontrol etmeniz, iletim bileşenlerini düzenli olarak temizlemeniz, eskiyen sigortaları değiştirmeniz ve sigorta borusunun düzgün hareket etmesini sağlamanız önerilir.

S2: HUAJIDIAN ürünlerinin geleneksel sıradan çıkışlı sigortalarla karşılaştırıldığında temel avantajları nelerdir?

Cevap2: Temel avantajları üç yönlüdür: Birincisi, bakır-gümüş alaşımlı sigortaların kullanılması, hassas kaynaştırma parametrelerini ve daha hassas arıza yanıtını sağlar; ikincisi, yerleşik gaz üreten ark söndürme yapısı arkın yeniden alevlenmesini önleyerek çalışma güvenliğini önemli ölçüde artırır; üçüncüsü, yerçekimi + yay ikili çıkış yapısı istikrarlı çalışma ve net bir düşme açısı sağlayarak direğe tırmanmadan sorun gidermeye olanak tanır, bakım zorluğunu ve maliyetini azaltır ve geleneksel ürünlere göre önemli ölçüde daha yüksek bir genel maliyet etkinliği sunar.
