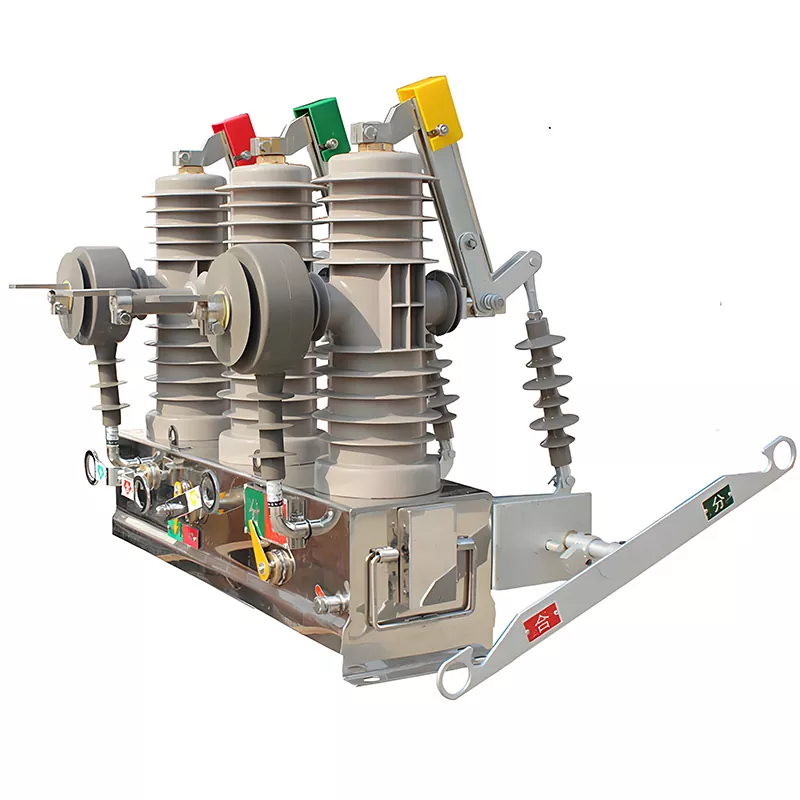

11kV Direğe Monte Vakumlu Devre Kesici

HUAJIDIAN 11kV Direğe Monte Vakumlu Devre Kesici, geleneksel dış mekan anahtarlarının yüksek arıza oranları, hantal bakım ve sınırlı işlevsellik gibi sorunlu noktalarına çözüm bulmak üzere tasarlanmış bir evrimi temsil eder. 12kV nominal voltajıyla üç fazlı AC 50Hz dış mekan dağıtım ağlarıyla uyumludur. Geleneksel yay mekanizmalarından uzaklaşarak, modern bir yapıya ve daha az aşınmaya eğilimli parçaya sahip, gelişmiş bir kalıcı mıknatıslı çalıştırma mekanizmasını benimser; bir vakum kesiciyle birleştirildiğinde bu, istikrarlı ve güvenilir performans sağlar. Ürün, çeşitli iletişim yöntemlerini (GPRS ve fiber optik gibi) destekleyen, otomatik arıza tanımlamayı, uzaktan kontrolü, gerçek zamanlı veri izlemeyi ve hassas arıza izolasyonunu mümkün kılan akıllı bir ölçüm, kontrol ve koruma sistemini entegre eder ve böylece dağıtım ağı otomasyonunda (FA) insansız operasyon gereksinimlerini karşılar.

Temel Ürün Avantajları

1. Güvenilir Yapı, Ultra Düşük Bakım Maliyetleri

Kalıcı mıknatıslı çalışma mekanizmasının kullanıldığı tasarım, geleneksel yay mekanizmalarında bulunan karmaşık aktarım yapılarını tamamen ortadan kaldırıyor. Daha az bileşenle ve aşınmaya eğilimli elastik parçaların bulunmamasıyla, geleneksel ekipmanlarda yaygın olan mekanik yorulma ve yüksek arıza oranlarıyla ilgili sorunları temelden çözer.

2. Olağanüstü Uzun Ömür, Sık Çalışmaya Uygun

11kV Direğe Monte Vakumlu Devre Kesici, 30.000 çalışmaya kadar mekanik kullanım ömrüne sahiptir. Uzun vadede sık açma ve kapama döngülerine dayanıklı olması, otomatik tekrar kapama ve yüksek frekanslı anahtarlama içeren akıllı dağıtım şebekesi uygulamaları için mükemmel uyum sağlar. Bu, sık çalıştırmadan kaynaklanan ekipman hasarını önler ve şebeke otomasyon sisteminin sürekli, istikrarlı performansını sağlar.

3. Güçlü Arıza Yönetimi, Güvenli ve Kararlı Çalışma

25kA nominal kısa devre kesme akımıyla ünite, ardışık 30 kısa devre kesme işlemini güvenilir bir şekilde gerçekleştirebilir. Yerleşik bir mikroişlemci tabanlı koruma ünitesiyle donatılan bu cihaz, gerilim engellemeli üç aşamalı yönlü aşırı akım koruması, sıfır bileşen koruması ve otomatik tekrar kapama dahil olmak üzere kapsamlı bir koruma fonksiyonları paketi sunar. Şebeke arızalarını hızla tespit edip izole eder, arızanın yayılmasını önler ve şebeke operasyonlarının güvenliğini güçlendirir.

4. Akıllı Entegrasyon ve Uzaktan Yönetim

Ölçüm, kontrol, koruma ve iletişim işlevlerini tek bir ünitede birleştirerek uzaktan anahtarlamayı (açma/kapama), gerçek zamanlı güç verileri izlemeyi, arıza alarmlarını ve veri yüklemeyi destekler. GPRS ve fiber optik gibi ana akım iletişim modlarıyla uyumlu olup, dağıtım ağlarının dijital, görselleştirilmiş ve akıllı İşletme ve Bakımını (işletme ve bakım) mümkün kılmak için akıllı şebeke yönetim platformlarıyla sorunsuz bir şekilde arayüz oluşturur.

5. Aşırı Dış Ortamlara Uyum Sağlayabilme

Zorlu dış mekan koşulları için özel olarak tasarlanan bu ürün, yüksek koruma derecesine sahiptir ve -40°C ila +70°C arasındaki aşırı sıcaklık aralığında stabil şekilde çalışır. 2.000 metreye kadar rakımlar ve V. Sınıf ağır kirliliğin olduğu alanlar için uygundur. Yüksek ve düşük sıcaklıklara, korozyona ve toza karşı mükemmel direnciyle kıyı bölgeleri, sanayi bölgeleri ve yüksek rakımlı alanlar dahil olmak üzere çeşitli karmaşık dış ortamlara uyum sağlar.

Uygulama Senaryoları

1. Trafo Merkezi Entegrasyonu: Trafo merkezi ana transformatörlerinin 10kV tarafında çıkış besleyici anahtarı olarak görev yaparak besleyici devreler için güvenli anahtarlama ve arıza koruması sağlar.

2. Hattın Güçlendirilmesi ve İyileştirilmesi: Bölümlere ayrılmış güç kaynağı ve arıza izolasyonunu sağlamak için dağıtım hattı direklerine/kulelerine bölümlendirme veya bağlantı anahtarları olarak monte edilir.

3. Genel Dağıtım Senaryoları: Kentsel akıllı şebekelerde, kırsal şebeke iyileştirmelerinde, endüstriyel ve madencilik işletmelerinde, konut topluluklarında ve ticari parklarda güç dağıtım kontrolü için uygundur.

4. Yüksek Güvenilirliğe Sahip Güç Kaynağı Senaryoları: Özellikle yüksek kaynak güvenilirliği ve dağıtım ağı otomasyonu yükseltmeleri gerektiren alanlar için uygundur; Arızalı bölümleri hızla izole eder ve etkilenmeyen alanlara gücü geri vererek hizmet kalitesini önemli ölçüde artırır.

Teknik Parametreler

Gerçek Dünya Uygulama Örneği

Vaka: Anhui'deki Kırsal Şebeke Otomasyonunu Yükseltme Projesi

2025 yılında, Anhui Eyaleti, Bengbu Şehri, Guzhen İlçesi, çok sayıda HUAJIDIAN 11kV direğe monte vakumlu devre kesicilerin kullanıldığı kırsal bir şebeke otomasyonu yükseltme projesi başlattı. Orijinal yerel kırsal şebeke, düşük otomasyon ve sık arızalarla karakterize edilen geleneksel şalt sistemine dayanıyordu; hat arızaları geniş çaplı elektrik kesintilerine neden oldu ve kırsal kesimde yaşayanların ve ilçe işletmelerinin güvenilir elektrik ihtiyaçlarının karşılanamamasına neden oldu.

Proje, bu akıllı devre kesiciyi dağıtım hatlarının önemli bölümlerine kurmak için canlı hat bypass yöntemini kullanıyor ve yerel kullanıcıların güç kaynağında herhangi bir kesinti yaşanmamasını sağlıyor. Kalıcı mıknatıs mekanizmasının ve akıllı arıza tanımlama sisteminin istikrarlı performansından yararlanan cihaz, milisaniye düzeyinde arıza tespitine ulaşır, arızalı hat bölümlerini otomatik olarak izole eder ve etkilenmeyen alanlara gücü hızla geri yükler.

Cihazın devreye alınmasının ardından yerel kırsal şebeke hatlarındaki arızalardan kaynaklanan elektrik kesintilerinin oranı önemli ölçüde azaldı ve bölgesel güç kaynağı güvenilirliği %99,98'e yükseldi. Ürünün düşük sıcaklıklara ve yoğun kirliliğe karşı mükemmel direnci, onu karmaşık kırsal dış mekan ortamları için mükemmel bir şekilde uygun hale getirir; uzun vadede bakım gerektirmeden çalışır, şebeke operasyonları ve bakımının yükünü etkili bir şekilde azaltır ve kırsal akıllı şebekeleri iyileştirme hedefine başarıyla ulaşır.

SSS

S1: Kalıcı mıknatıs mekanizmasının geleneksel yay mekanizmalarıyla karşılaştırıldığında temel avantajları nelerdir?

HUAJIDIAN kalıcı mıknatıs mekanizması, geleneksel yay mekanizmalarında bulunan karmaşık iletim yapılarını ortadan kaldırır. Modern iç tasarımı ve hassas elastik bileşenlerinin olmaması sayesinde malzeme yorgunluğu, sıkışma ve yay mekanizmalarıyla ilişkili yüksek arıza oranları gibi sorunları temelden çözer. Cihaz, üstün operasyonel stabilite ve 30.000 operasyona kadar mekanik kullanım ömrü sunarak dağıtım ağlarında sık anahtarlamayı ve otomatik tekrar kapamayı destekler. Aynı zamanda bakım gerektirmeyen çalışmayı mümkün kılarak kullanıcılar için uzun vadeli İşletme ve Bakım maliyetlerini önemli ölçüde azaltır.

S2: Bu devre kesici zorlu dış mekan koşullarına dayanabilir mi?

Evet. Bu ürün, zorlu dış mekan ortamları için optimize edilmiştir, -40°C ila +70°C sıcaklık aralığında stabil çalışma kapasitesine sahiptir ve 2.000 metreye kadar rakımlar ve Sınıf V ağır kirliliğe sahip alanlar için uygundur. Girişe karşı yüksek koruma derecesi ve toza, korozyona ve aşırı sıcaklıklara karşı mükemmel direnciyle, nemli kıyı alanları, sanayi bölgeleri ve dağlık bölgeler gibi zorlu ortamlarda güvenilir bir şekilde çalışarak uzun vadeli dış mekan hizmetinin gereksinimlerini tam olarak karşılar.

S3: 11kV direğe monte vakumlu devre kesici hangi akıllı işlevleri ve iletişim yöntemlerini destekler?

Ürün, üç aşamalı gerilim bloklu aşırı akım koruması, sıfır bileşen koruması ve otomatik tekrar kapama dahil olmak üzere kapsamlı bir koruma fonksiyonları paketini entegre eder. Ayrıca uzaktan kontrolü, gerçek zamanlı güç verileri izlemeyi ve otomatik arıza alarmını da destekler. İletişim açısından, hem ana akım modları (GPRS kablosuz hem de fiber optik kablolu) destekler ve dağıtım ağı otomasyon platformlarıyla sorunsuz bir şekilde bütünleşir. Akıllı şebeke altyapısında temel bir bileşen olarak hizmet vererek uzaktan akıllı cihaz kontrolüne, gözetimsiz işletme ve bakıma ve dijital şebeke yönetimine olanak tanır.
