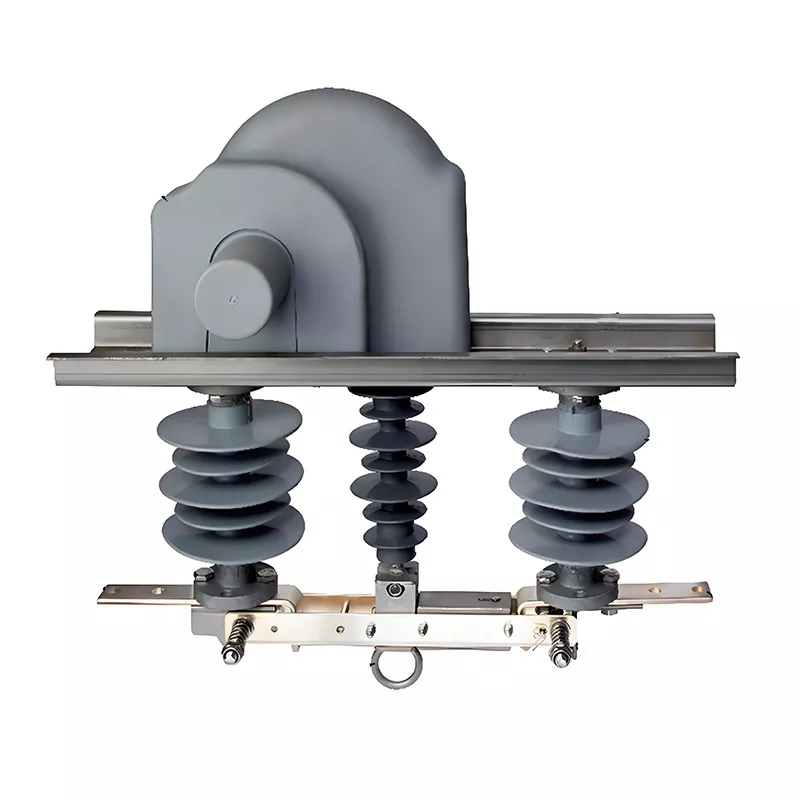

Yüksek Gerilim İzolasyon Anahtarı

HUAJIDIAN'ın yüksek voltaj izolasyon anahtarı, ark söndürme özelliği olmayan, yüksüz bir izolasyon cihazıdır. Birincil işlevi, devre kesici açıldıktan sonra açık, görünür bir hava boşluğu oluşturmak ve bakım personelinin güvenliğini sağlamak için güç kaynağını yük tarafından fiziksel olarak izole etmektir.

Dağıtım otomasyonunun güçlendirilmesi için ana akım akıllı izolasyon cihazı olarak, bağımsız olarak çalışabilir veya standart direğe monte vakumlu devre kesicilerle birleşerek bir "devre kesici + izolasyon anahtarı" entegre ünitesi oluşturabilir. Çin'in orta gerilim dış mekan güç ekipmanı sektöründeki derin uzmanlığımızla, gerilim, yalıtım ve otomasyona ilişkin uluslararası teknik standartlara uygun hem standartlaştırılmış ürünler hem de özelleştirilmiş çözümler sunuyoruz.

Temel Yapısal Bileşenler

1. Üstten Monteli Gri Elektrikli Çalıştırma Mekanizması / Akıllı Kontrol Cihazı

Yerleşik bir motora, şanzıman dişlilerine ve kontrol modülüne sahiptir. Yerel manuel çalıştırmayı, elektrikli açma/kapamayı ve uzaktan sevk kontrolünü destekleyerek dağıtım otomasyon sistemlerine doğrudan entegrasyona olanak tanır. Aynı zamanda, "Dört Uzaktan Kumanda" (uzaktan sinyalizasyon, uzaktan ölçüm, uzaktan kontrol ve uzaktan ayarlama) için akıllı şebeke gereksinimlerini karşılayan, uzak konum sinyali ve canlı hat göstergesi için isteğe bağlı modülleri de destekler.

2.

2. Yalıtım Burçları

Sol ve sağ fazlar, iletken devreyi desteklemek için geniş aralıklı izolatörler kullanırken, merkez faz, topraklama anahtarı ve iletim mekanizması için yalıtım desteği görevi gören kompakt, küçük aralıklı bir yapıya sahiptir ve elektrik direkleri üzerine kompakt kurulumu kolaylaştırır.

3. İletken Kontaklar ve Terminaller

Yüksek iletkenliğe sahip alaşımdan yapılmış ve korozyona ve oksidasyona karşı dayanıklı olacak şekilde işlenmiştir, böylece zorlu dış ortamlarda istikrarlı devre sürekliliği sağlanır.

4. Merkezi Kaldırma Halkası ve Yay Kilitleme Yapısı

Manuel çalıştırma ile topraklama anahtarı arasında mekanik kilitlemeyi etkinleştirir; Kazara çalışma riskini ortadan kaldırmak için açık/kapalı konumları kilitler.

Temel Fonksiyonel Avantajlar

1. Bakım güvenliğini sağlayan görsel fiziksel izolasyon

Güç kapatıldığında Yüksek Gerilim İzolasyon Anahtarı, şebeke bakımına yönelik küresel güvenlik standartlarına uygun olarak güç kaynağını yükten tamamen ayıran ayrı bir hava boşluğu oluşturur.

2. Çeşitli İşletme ve Bakım senaryolarına uyarlanmış üç kontrol modu

Manuel, elektrikli ve uzaktan kumanda seçenekleri mevcuttur; uzaktan merkezi operasyon, sahadaki direğe tırmanmanın yerini alarak, canlı hat operasyonlarıyla ilişkili güvenlik risklerini önemli ölçüde azaltır.

3. Dağıtım otomasyon sistemleriyle uyumluluk

Açık/kapalı durum sinyallerinin otomasyon ana istasyonuna gerçek zamanlı iletimi, akıllı şebeke kendi kendini onaran yükseltmeler için uzaktan sinyalleşme gereksinimlerini karşılar.

4. Genişletilebilir fonksiyonel modüller

İsteğe bağlı aksesuarlar, farklı bölgelerdeki çeşitli akıllı şebeke inşaatı ihtiyaçlarını karşılayan canlı hat göstergelerini, arıza izlemeyi ve yanlış çalışmayı önleyici kilitleri içerir.

5. Kompakt direğe monte tasarım

Merkez fazdaki küçültülmüş boyutlu baraka yapısı, genel ekipman hacmini en aza indirerek, ek montaj braketleri gerektirmeden mevcut elektrik direklerine kurulum yapılmasına olanak tanır.

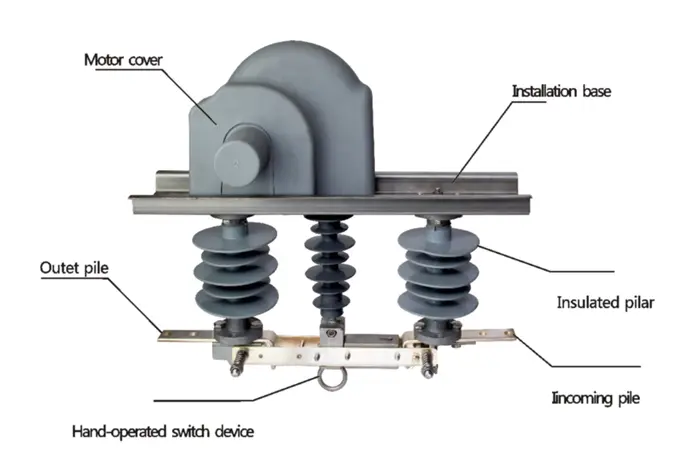

Yapısal temsil

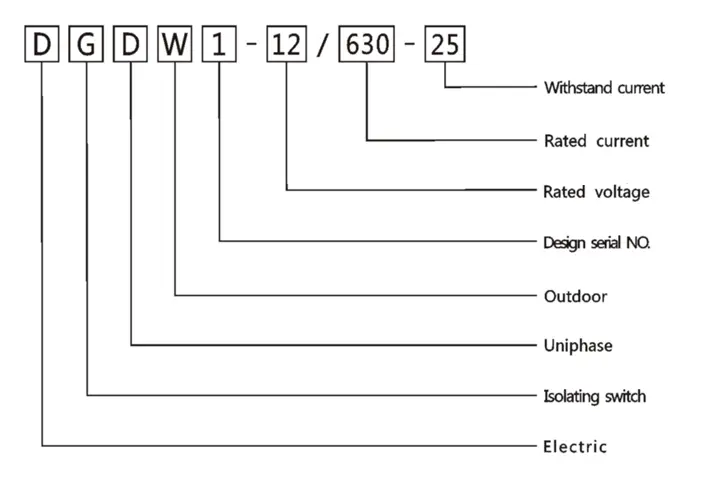

Tip tanıtımı

Standart Temel Teknik Parametreler

Temel Uygulama Senaryoları

1. Hat bakımı için zorunlu izolasyon gereksinimlerini karşılamak üzere ZW8-12 veya ZW32-12 direğe monte vakumlu devre kesicilerle birlikte kullanılır;

2. Kentsel ve kırsal dağıtım ağı otomasyon yükseltmeleri sırasında hatların bölümlere ayrılması ve dallara ayrılması, hatalı bölümlerin uzaktan izolasyonunun sağlanması;

3. 10kV kentsel ve kırsal havai ana ve yan hatlarda bakım ve ekipman değişimi için özel güvenlik izolasyon cihazı.

Gerçek Dünya Uygulama Örneği

2025 yılında Güneydoğu Asya'daki bir enerji tedarik bürosu, kırsal alanlar için 42 kasaba ve köyü ve 180 kilometreden fazla 10kV havai hattı kapsayan bir akıllı dağıtım ağı yükseltme projesi başlattı. Orijinal hatlar yalnızca uzaktan kumanda yetenekleri olmayan geleneksel manuel bağlantı kesme anahtarlarıyla donatılmıştı; bakım personelinin sahada operasyon için direklere tırmanmak zorunda kalması, uzun süreli kesintilere ve yüksek güvenlik risklerine neden oluyordu.

Proje yüklenicisi, otomatik bir bölümsel hat sistemi oluşturmak için HUAJIDIAN'ın ZW32-12 vakumlu devre kesicilerle eşleştirilmiş akıllı Yüksek Gerilim İzolasyon Anahtarını seçti. Yalıtım ve iletişim protokollerine ilişkin yerel ulusal standartları karşılamak üzere özelleştirilmiş modifikasyonlar içeren toplam 126 ünite tedarik edildi.

Bir yıllık şebeke bağlantılı çalışmanın ardından elde edilen önemli sonuçlar:

1. Hat değiştirme işlemleri tamamen sevk merkezinin uzaktan kumandasıyla gerçekleştirilir, bu da sahadaki canlı hat çalışmasının sıklığını %85 oranında azaltır;

2. Arıza izolasyonu ve güç geri yüklemesi için gereken süre 2–3 saatten 3 dakikanın altına düşürüldü; bu da güç kaynağı güvenilirliğini önemli ölçüde artırdı;

3. Görünür izolasyon boşluğu yapısı, bakım sırasında elektrik çarpması riskini ortadan kaldırarak yıl boyunca sıfır güvenlik olayıyla sonuçlanır.

Bu proje, ürünün yurt dışı şebeke yükseltmelerine uygunluğunu tamamen doğruluyor ve HUAJIDIAN'ın tek elden, özelleştirilmiş hizmetler sağlama konusundaki yeteneklerini gösteriyor.

Karşılaştırma: HUAJIDIAN Akıllı Bağlantı Kesme Anahtarı ile Standart Manuel Bağlantı Kesme Anahtarı

Üretim Yetenekleri ve Özelleştirme Hizmetleri

HUAJIDIAN, Ar-Ge, damgalama, montaj ve bitmiş ürün testlerini entegre eden, kapsamlı yüksek voltajlı elektrik performansı test cihazlarıyla tam donanımlı bağımsız bir üretim tesisi işletmektedir. Küresel müşterilerimizi, üretim hatlarımıza ve test tesislerimize yerinde ziyaretler planlamaya ve numuneleri bizzat seçmeye davet ediyoruz.

Ulusal standartlara dayalı kapsamlı özelleştirmeyi destekliyoruz: yalıtım parametreleri, iletişim protokolleri, çalışma voltajları, mekanik kilitleme yapıları ve muhafaza koruma derecelerinin tümü ayarlanabilir. İster standart toplu satın alma, isterse projeye özel özel ekipmanlar olsun, teknik ekibimiz birebir çözüm desteği sağlar; Parametreler, teklifler ve özel çizimlerle ilgili sorularınız her zaman memnuniyetle karşılanır.

SSS

S1: Bu Yüksek Gerilim İzolasyon Anahtarı, vakumlu devre kesici gibi yük akımını kendi başına kesebilir mi?

Cevap 1: Hayır. Bu cihaz yüksüz çalışma için tasarlanmıştır ve ark söndürme bölmesi yoktur. Bağlantı kesme anahtarı görünür bir izolasyon boşluğu oluşturmadan önce, vakumlu devre kesicinin öncelikle yük akımını kesmesi gerekir. Ark kaynaklı kısa devre kazalarını önlemek için yük altında anahtarlama kesinlikle yasaktır; bu cihaz ZW8-12 veya ZW32-12 gibi direğe monte devre kesicilerle birlikte kullanılmalıdır.

S2: Uzaktan kumanda standart bir özellik midir yoksa ek özelleştirme gerektiriyor mu?

Cevap2: Elektrikli çalıştırma mekanizması ve uzaktan iletişim arayüzü, HUAJIDIAN akıllı bağlantı kesme anahtarlarıyla standart olarak gelir; Açık/kapalı durumu için uzaktan sinyal verme, hiçbir ekstra ücret gerektirmeden yerleşiktir. Canlı hat göstergeleri veya arıza izleme uzantıları gibi isteğe bağlı modüller, belirli proje gereksinimlerine göre eklenebilir.

S3: Ürün parametreleri Çin dışındaki ülkelerdeki elektrik standartlarına uyacak şekilde değiştirilebilir mi?

A3: Evet. Orta gerilim güç dağıtım ekipmanlarının profesyonel bir üreticisi olarak, dünya çapındaki standartları karşılayacak tam parametreli özelleştirme sunuyoruz; bunlar arasında nominal akım, kısa süreli dayanım akımı, yalıtkan kaçak mesafesi, uzaktan iletişim protokolleri ve kontrol güç kaynağı voltajı yer alıyor. Yerel resmi elektrik spesifikasyonlarını sağlamanız yeterlidir; Ar-Ge ekibimiz, bölgesel sertifika gerekliliklerine uygunluğu sağlamak için ürün yapısını ve parametrelerini optimize edecektir.
