33kV Direğe Monte Vakumlu Devre Kesici

HUAJIDIAN 33kV direğe monte vakumlu devre kesici, 10kV–33kV dış mekan dağıtım sistemleri için tasarlanmış yüksek performanslı bir orta gerilim şalt cihazıdır. Öncelikle trafo merkezlerine giden fiderlerin, sanayi ve madencilik işletmelerine yönelik yüksek gerilim giriş hatlarının ve yerleşim alanlarındaki branşman hatlarının korunması ve kontrolünde kullanılır.

Ürün, vakum kesiciyi akıllı bir kontrolörle yenilikçi bir şekilde entegre eder ve yerleşik kapsamlı şebeke koruma mantığına sahiptir. Ana hattaki güç kaynağını kesintiye uğratmadan arızalı dalları bağımsız olarak izole edebilir, böylece elektrik kesintilerinin kapsamını etkili bir şekilde en aza indirebilir ve dağıtım ağının operasyonel istikrarını artırabilir. Modern akıllı dağıtım ağları için temel bir altyapı parçası olarak hizmet eder.

Temel Ürün Parametreleri

HUAJIDIAN, endüstri üretim standartlarına sıkı sıkıya bağlı kalmaktadır ve ekipman parametreleri, dış mekan üç fazlı AC dağıtım sistemlerinin operasyonel gereksinimleriyle tamamen uyumludur. Anahtar parametreler aşağıdaki gibidir:

1. Nominal Gerilim: 12kV (10kV kentsel/kırsal dağıtım hatları için uygun; 33kV direğe monteli çalışma koşullarıyla uyumlu)

2. Nominal Akım: 630A, 1000A, 1250A (değişen yük taleplerini karşılamak için birden fazla özellik)

3. Nominal Kısa Devre Kesme Akımı: 20kA, 25kA (ciddi şebeke arızalarını kesebilir)

4. Uygulanabilir Sistem: 50Hz üç fazlı AC dış dağıtım sistemi

5. Çalışma Modu: Çift manuel/elektrik kontrolü; akıllı uzaktan çalışmayı destekler

Temel Yapısal ve Performans Özellikleri

1. Entegre ve Optimize Edilmiş Yapısal Tasarım

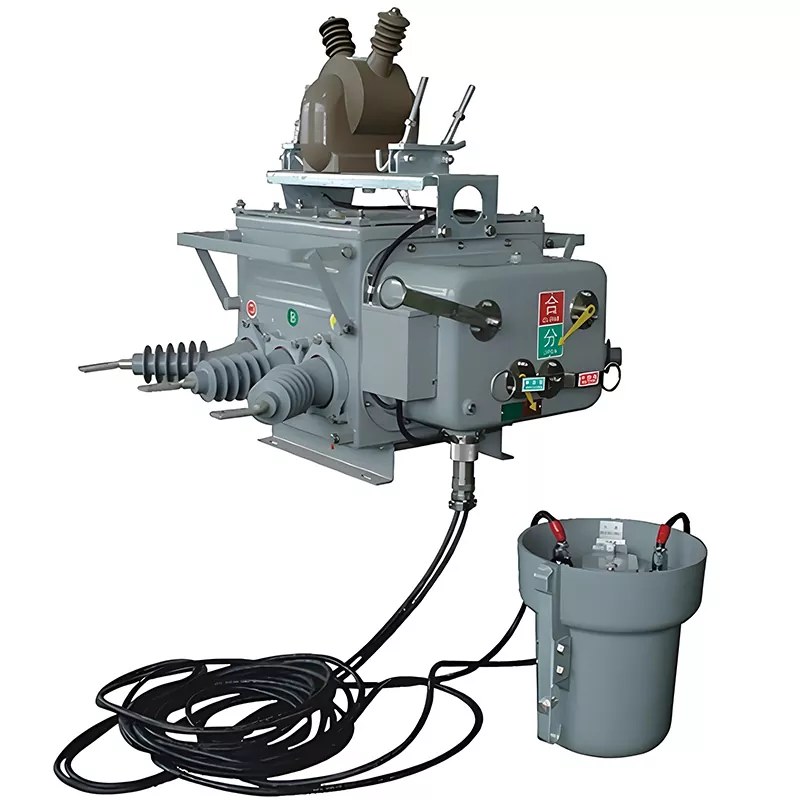

33kV direğe monte vakumlu devre kesici, yük anahtarlama ve kısa devre akım kesintisinden sorumlu yerleşik, yüksek performanslı bir vakum kesiciye sahiptir; harici ark sızıntısı olmadan hızlı ark söndürme olanağı sunar. Yaylı bir tutma kolu ve manuel açma/kapama kolunun yanı sıra kırmızı/yeşil durum göstergeleri ile donatılmış olan cihaz, çalışma durumunun net, doğrudan görsel olarak izlenmesine olanak tanır. Yerleşik yay yükleme mekanizması, istikrarlı enerji depolama ve güvenilir anahtarlama işlemleri sağlayarak sık ve uzun süreli kullanım taleplerini karşılar.

Aşağı yöndeki kontrol cihazı için güç ve hat voltajı örneklemesi sağlamak üzere ünitenin üstüne kahverengi yalıtımlı muhafazalı bir voltaj transformatörü (PT) monte edilmiştir. Ünite, kontrol sistemine istikrarlı çalışma gücü sağlarken gerçek zamanlı akım ve voltaj sinyallerini ileten özel bir siyah su geçirmez kablo aracılığıyla kontrol ünitesine bağlanır.

2. Üstün Dış Mekan Çevresel Uyumluluğu

33kV direğe monte vakumlu devre kesici, su geçirmez ve paslanmaya dayanıklı, tamamen yalıtılmış, entegre bir muhafaza tasarımına sahiptir. Dış silikon muhafazası kir tutmaz ve UV ışınlarına dayanıklıdır; yüksek sıcaklıklar, şiddetli yağmur ve kuvvetli rüzgarlar gibi zorlu dış mekan koşullarına dayanabilir. Minimum bakım gereksinimiyle uzun süreli direğe monteli çalışma için tasarlanan bu ürün, şebeke işletimi ve bakım maliyetlerini önemli ölçüde azaltır.

3. Akıllı Entegre Koruma Mantığı

Dağıtım ağı için akıllı bir "bekçi" görevi gören cihaz, sıfır dizi topraklama ve aşırı akım koşulları için kanıtlanmış koruma mantığını içerir. Hızlı açmayı, zaman gecikmeli aşırı akım korumasını, düşük gerilim açmayı ve otomatik tekrar kapamayı destekler. Kullanıcı branşman hattında tek fazlı toprak arızası veya faz-faz kısa devre olması durumunda cihaz, arızalı bölümü izole etmek için milisaniyeler içinde otomatik olarak alarm verir. Bu, bölümlenmiş korumayı mümkün kılarak ana hattaki yaygın elektrik kesintilerini önler.

Temel Fonksiyonel Avantajlar

1. Gelişmiş Şebeke Kararlılığı için Hassas Arıza İzolasyonu

Kentsel ve kırsal dağıtım hatlarındaki yaygın arızaları gidermek üzere tasarlanan cihaz, hatalı branşmanları hassas bir şekilde tespit eder ve bağımsız olarak izole eder. Arızalı hat izole edildikten sonra ana hattın enerjisi kesintisiz olarak devam eder. Bu, kesinti süresini ve kapsamını etkili bir şekilde en aza indirerek yerleşim alanları, endüstriyel parklar ve kırsal şebekeler için güç kaynağı güvenilirliğini önemli ölçüde artırır.

2. Çok Boyutlu Uzaktan Akıllı Kontrol

Eşlik eden akıllı kontrolör, uzaktan anahtarlamayı, otomatik arıza raporlamayı ve gerçek zamanlı veri iletimini destekleyen kapsamlı işlevsellik sunar. Üç ana iletişim yöntemiyle (4G, fiber optik ve güç hattı taşıyıcısı (PLC) uyumlu) dağıtım otomasyonu ana istasyonlarıyla sorunsuz bir şekilde bütünleşerek insansız operasyona, uzaktan izlemeye ve direğe monte ekipmanın akıllı yönetimine olanak tanır.

3. Uluslararası Standartlara Uyum ve Özelleştirme Desteği

Profesyonel bir güç dağıtım ekipmanı üreticisi olarak HUAJIDIAN, çeşitli ülkelerin elektrik standartlarına ve şebeke işletim özelliklerine göre uyarlanmış kişiselleştirilmiş özelleştirme hizmetleri sunmaktadır. Küresel kullanıcılara tek elden özel çözümler sunarak parametre ayarlamalarını, işlevsel optimizasyonları ve yapısal yükseltmeleri destekliyoruz.

Tipik Uygulama Senaryoları

1. Kentsel ve Kırsal Dağıtım Hatları: 10kV havai hatlar için sınır koruması; konut topluluklarına ve fabrikalara hizmet veren şube hatları için mülkiyet sınırlama anahtarı görevi görür.

2. Şebeke Otomasyonu Yükseltmeleri: Eskiyen dağıtım ağları için korumanın ve akıllı yükseltmelerin bölümlere ayrılması, dağıtım hatlarında otomatik arıza teşhisi ve izolasyonun sağlanması.

3. Endüstriyel ve Madencilik Güç Dağıtımı: Endüstriyel parklar, madenler ve petrokimya projeleri için endüstriyel ekipmanların güvenli ve istikrarlı çalışmasını sağlayan yüksek gerilim gelen hat koruması.

4. Trafo Merkezi Dağıtım Sistemleri: Küçük ve orta ölçekli trafo merkezleri için, modern dağıtım ağlarının otomasyon gereksinimlerini karşılayan fider koruması.

Gerçek Dünya Projesi Örnek Olay İncelemesi

1. Projenin Arka Planı

2024 yılında Doğu Çin'in bir bölgesinde kırsal şebeke otomasyonunu yükseltme projesi başlatıldı. Yerel kırsal dağıtım hatları geniş bir alana dağılmıştı ve şube hattı arızaları sıklıkla meydana geliyordu; Tek noktalı bir arıza kolaylıkla tüm bölgede bir elektrik kesintisini tetikleyebilir ve bu da konutlarda elektrik kullanımını ve kırsal endüstriyel üretimi ciddi şekilde etkileyebilir.

2. Uygulama Çözümü

Proje, HUAJIDIAN 33kV direğe monte vakumlu devre kesicilerin şube hattı sınırlarında ve ana dağıtım hattı bölümleri boyunca toplu olarak konuşlandırılmasını içeriyordu. Yerel dağıtım otomasyonu ana istasyonuna yapılan fiber optik bağlantılar, hat voltajının, akımın ve çalışma durumunun gerçek zamanlı izlenmesinin yanı sıra akıllı otomatik arıza açma ve tekrar kapama işlemlerine de olanak sağladı.

3. Proje Sonuçları

Ekipmanın devreye alınmasının ardından hat arızalarının izolasyonuna yönelik tepki hızı %90 oranında arttı ve branşman arızaları artık ana hattaki güç beslemesini kesintiye uğratmadı. Bölgesel şebekedeki ortalama yıllık elektrik kesintisi sayısı altıdan birin altına düştü ve şebeke operasyonları ve bakımına ilişkin manuel iş yükü %70 azaldı. Bu, kırsal şebekenin yaşlanmasından kaynaklanan sık karşılaşılan arızalar ve zor bakım sorunlarını başarılı bir şekilde çözerek akıllı yükseltmeyi etkili bir şekilde tamamladı.

SSS

S1: HUAJIDIAN 33kV direğe monte vakumlu devre kesici, zorlu ortamlarda dış mekanlarda güvenilir bir şekilde çalışabilir mi?

A1: Evet, yapabilir. Cihaz, UV'ye ve lekeye dayanıklı harici silikon bileşenlere sahip, tamamen yalıtılmış, su geçirmez ve paslanmaya karşı dayanıklı bir muhafazaya sahiptir. Direğe monteli dış mekan kurulumu için özel olarak optimize edilmiş olup, yüksek ve düşük sıcaklıklar, şiddetli yağışlar ve yoğun UV radyasyonu gibi zorlu koşullara dayanıklıdır ve zorlu dış mekan çevre simülasyon testlerinden geçerek uzun bir hizmet ömrü ve neredeyse hiç bakım gerektirmeyen uzun süreli çalışma sağlar.

S2: Ürün, akıllı kontrol ve yönetim için hangi uzaktan iletişim yöntemlerini destekliyor?

Cevap2: Çok kanallı bir akıllı denetleyiciyle donatılan cihaz, üç ana uzaktan iletişim modunu destekler: 4G kablosuz, fiber optik ve güç hattı taşıyıcısı (PLC). Uzaktan anahtarlamayı, gerçek zamanlı arıza alarmlarını, operasyonel veri istatistiklerini ve uzaktan ekipman izlemeyi mümkün kılmak için dağıtım otomasyonu ana istasyonlarıyla sorunsuz bir şekilde bütünleşerek modern akıllı şebeke gelişiminin gereksinimlerini karşılar.

S3: Ürün farklı ülkelerin elektrik standartlarını karşılayacak şekilde özelleştirilebilir mi?

A3: Evet. HUAJIDIAN, çeşitli ülke ve bölgelerin elektrik standartlarına ve şebeke spesifikasyonlarına uyum sağlamak için cihaz parametrelerinin, koruma mantığının, iletişim protokollerinin ve yapısal konfigürasyonların kapsamlı özelleştirmesini sunar. Ayrıca çeşitli küresel mühendislik projelerinin ihtiyaçlarını karşılamak için uyumluluk belgeleri de sağlıyoruz.
