24kv Topraklama Anahtarı

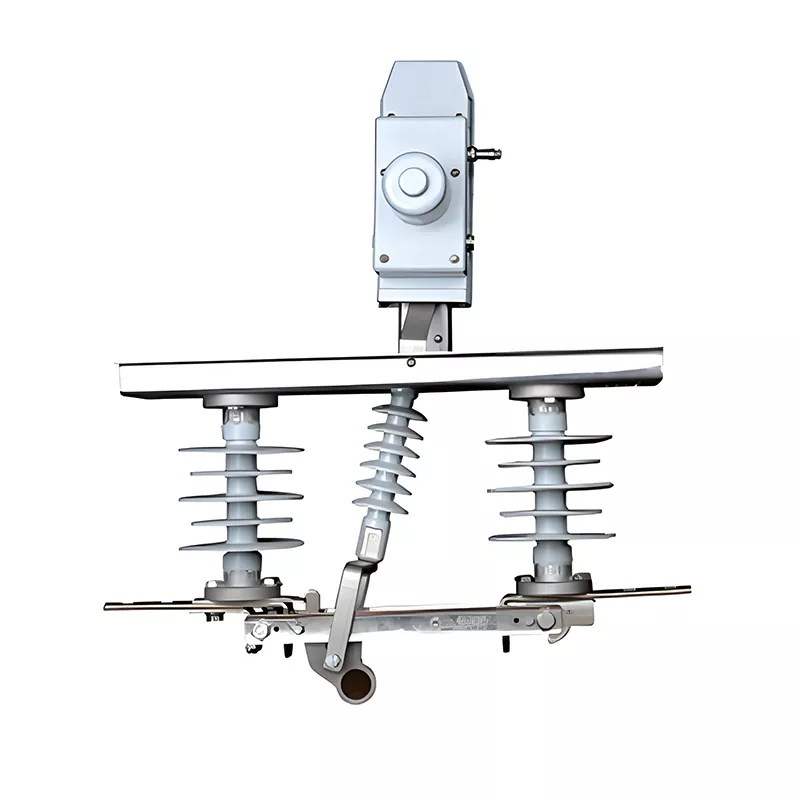

HUAJIDIAN 24kV Topraklama Anahtarı, 10kV havai dağıtım ağları için bağımsız olarak geliştirilmiş, direğe monteli akıllı izolasyon cihazıdır. Elektrikli bir çalıştırma mekanizmasını, genel yalıtım korumasını ve verimli mekanik aktarımı entegre ederek esnek uzaktan ve yerel açma ve kapama olanağı sağlar. Hat güvenliği izolasyonu, elektrik kesintisi bakım koruması ve akıllı güç şebekesi izlemede temel bir rol oynar ve dağıtım ağı otomasyon dönüşümü için temel bir destekleyici ekipmandır.

HUAJIDIAN offers customized operating mechanisms to suit various on-site power supply solutions, including solar power and DC batteries, and is compatible with local power grid construction conditions. All production, testing, customization, and after-sales service are handled by our own factory, with a technical team providing 24/7 consultation on selection and solution customization.

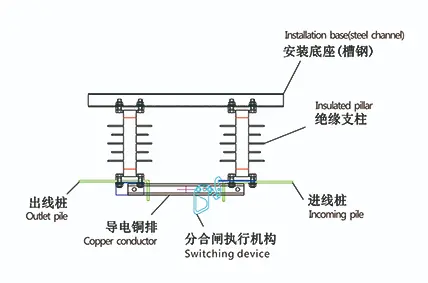

Yapısal temsil

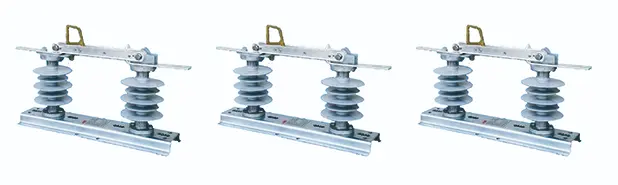

Tip tanıtımı

Temel Ürün Avantajları

1. Zorlu Dış Ortamlara Uyarlanabilen Güçlü Yalıtım Performansı

Büyük sızıntı mesafeli kompozit izolatörlerle donatılmış, Sınıf IV kirlilik önleme derecesine sahip, parlamaya ve eskimeye karşı dirençli ve neme, toza ve kıyı tuzu spreyi korozyonuna dayanabilen; the separate design of insulation components and conductive circuits ensures reliable isolation between live parts and grounding components; tüm güç frekansı ve yıldırım darbe dayanım voltajı göstergeleri, hem yüksek hem de alçak rakımlı hatlar için uygun olan standartları karşılar.

2. Korozyona Dirençli ve Dayanıklı İletken Devreler, Uzun Mekanik Ömür

Ana iletken devre, uzun süreli çalışma sırasında düşük temas direnci, mükemmel iletkenlik ve düşük sıcaklık artışı sağlayan gümüş kaplamalı bakır işlemi kullanır; simetrik temaslar basınç kaybını azaltır; temel mekanik bileşenler paslanmayı ve sıkışmayı önleyen paslanmaz çelik + sıcak daldırma galvanizli çift korozyon önleyici kullanır; mechanical operating life ≥10,000 cycles, eliminating the risk of poor contact during long-term operation.

3. Hafif ve Modüler Tasarım, Daha Düşük Kurulum ve Bakım Maliyetleri

The 24kV Earthing Switch features a lightweight and modular design, allowing direct installation on standard distribution crossarms without tower modifications. Its linkage drive structure offers high transmission efficiency and smooth operation, simplifying on-site commissioning and reducing subsequent maintenance workload, significantly lowering construction and lifecycle maintenance expenses.

Ana Teknik Parametreler

Uygulanabilir Senaryolar

1. Main line segmentation and branch line isolation: quickly disconnect fault sections and minimize outage areas;

2. Remote unattended lines: remotely control maintenance and line switching, reducing manual pole climbing costs;

3. High-voltage distribution interconnection isolation in industrial parks: link with distribution network automation systems to achieve load transfer and rapid fault diagnosis;

4. Photovoltaic and wind power grid connection line isolation: reliably grounded during maintenance, ensuring the safety of new energy grid connection.

Case Study: Rural Power Grid Upgrade Project in Mountainous Areas of Central China

Bir ilçe elektrik tedarik bürosunun dağlık bir bölgedeki kırsal bir elektrik şebekesini akıllı bir şekilde iyileştirmesi, dağınık hatlar, yoğun tuz spreyi kirliliği ve uzun bakım mesafeleri gibi zorluklar ortaya çıkardı. Geleneksel manuel bağlantı kesme anahtarları, elektrikçilerin her bakım için direklere tırmanmasını gerektirir, bu da yüksek risklere ve yavaş arıza yönetimine neden olur. Proje, 86 adet güneş enerjili HUAJIDIAN 24kV Topraklama Anahtarı tedarik etti. İki yıllık çalışmanın ardından uzaktan operasyon, sahadaki hat devriyelerini %70 oranında azalttı, Sınıf IV kirlilik önleyici izolatörler sisli mevsimlerde parlama hatalarını ortadan kaldırdı ve hat kesintisi süresi %62 oranında azaldı.

Geleneksel Manuel Bağlantı Kesme Anahtarlarına Göre Avantajları

Kurulum ve Bakım Özellikleri

1. Kurulum Gereksinimleri

Fixed to a standard outdoor distribution crossarm; the installation site must be free from severe vibration and corrosive gases; the installation height must meet high-voltage safety distance requirements and be compatible with common pole/tower dimensions.

2. Kurulum ve Devreye Alma

After completion, check the opening and closing actions, mechanical indicators, and remote control signals to ensure the switch operates smoothly without jamming.

3. Günlük Bakım

Regularly clean insulator dirt, check for rust on transmission components, confirm the sealing of the mechanism casing, and check the remote control power supply battery level; special inspections are required after heavy rain, typhoons, and salt spray weather, and insulators must be cleaned promptly.

İsteğe Bağlı Yapılandırmalar ve Özelleştirme Hizmetleri

1. Current Specification Customization: 400A~1250A optional, high-altitude and low-temperature enhanced versions available;

2. Optional Automation Communication Interface: Connects to SCADA systems to upload opening/closing positions and equipment fault alarm data;

3. Power Supply Solution Customization: Choose between solar power and DC battery power supply without external mains power;

4. Multiple electric operating mechanism models available, compatible with different remote control communication protocols.

SSS

Q1: Can this 24kV Earthing Switch be used stably in coastal areas with heavy salt spray and high altitudes?

A1: Evet. Ekipman standart olarak tuz serpintisine, toza ve nemli kıyı ortamlarına dayanabilen Sınıf IV geniş sızıntı mesafeli kompozit izolatörlerle birlikte gelir; all metal moving parts use stainless steel + hot-dip galvanizing double anti-corrosion technology. Gelişmiş bir yalıtım versiyonu, yüksek irtifa dayanım gerilimi düzeltme gereksinimlerini karşılamak üzere yüksek irtifa alanları için özelleştirilebilir; tüm dayanım gerilimi testleri tip testlerinden geçmiştir.

Q2: What power supply methods does the electric operating mechanism support when there is no mains power on the pole?

A2: HUAJIDIAN offers two off-grid power supply solutions: independent lithium-ion DC battery power supply and solar panel power supply with charging and control module. Both solutions can operate independently of external power sources for over 18 months, fully adaptable to mountainous areas, pastoral areas, and overhead lines without power supply.

Q3: Can the equipment connect to existing distribution network SCADA systems and remotely upload fault signals?

A3: An optional secondary communication module is available, compatible with mainstream power grid communication protocols. SCADA platformuna bağlandıktan sonra, uzaktan kumanda için açılma ve kapanma konumları, mekanizma sıkışma alarmları ve düşük akü voltajı gibi arıza bilgilerini gerçek zamanlı olarak yükleyerek, direğe monteli anahtarların uzaktan çevrimiçi izlenmesine olanak tanır ve sahadaki denetim iş yükünü azaltır.
