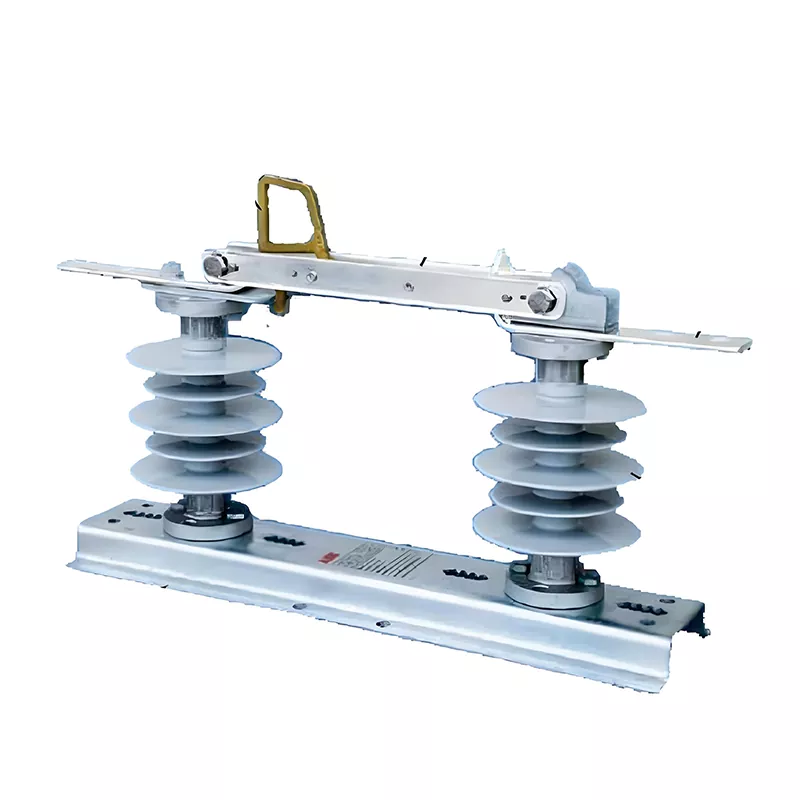

GDW1-12/630-25 Bina İçi Topraklama Anahtarı

HUAJIDIAN GDW1-12/630-25 İç Mekan Topraklama Anahtarı, orta gerilim güç dağıtım ağları için çekirdek bileşenler konusunda uzmanlaşmış profesyonel bir üretici tarafından bağımsız olarak geliştirilmiş ve üretilmiş bir dış mekan güç koruma cihazıdır. Ürün, karmaşık dış mekan çalışma koşulları için optimize edilmiş ve yükseltilmiş olup, kötü hava koşullarına dayanıklılık, sınırlı çalışma modları ve dengesiz çalışma gibi geleneksel topraklama anahtarlarının sorunlu noktalarını çözmektedir.

Ekipmanın nominal gerilimi 12kV, nominal akımı 630A ve kısa süreli dayanımlı kısa devre akımı 25kA'dır. Yüksek mukavemetli yalıtım yapısına ve yüksek iletkenliğe sahip bakır bileşenlere dayanarak, ekipmanın çalıştırılması ve bakımı sırasında gözle görülür bağlantı kesme ve güvenilir topraklama sağlar, artık gerilim tehlikelerini tamamen ortadan kaldırır ve bakım personelinin kişisel güvenliğini sağlar. Modern güç dağıtım ağlarının standartlaştırılmış işletimi ve bakımı için temel bir ekipman parçasıdır.

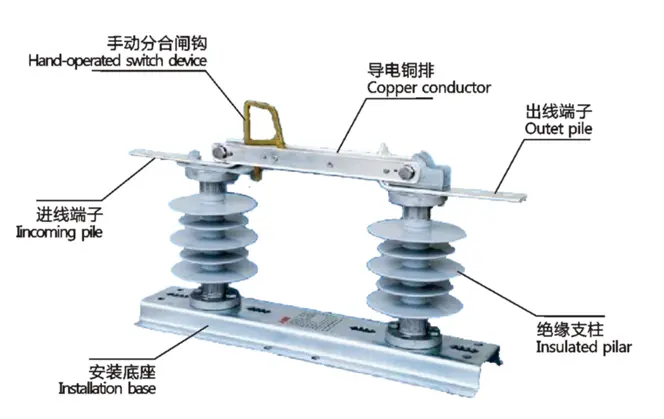

Yapısal temsil

Tip tanıtımı

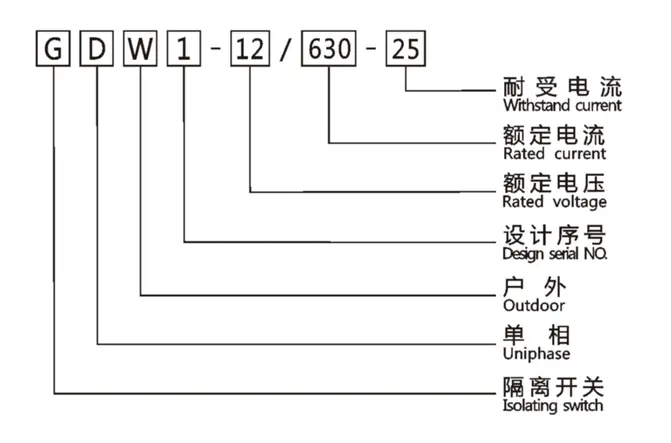

Model Tanımları

GDW1-12/630-25 Model numarasındaki karakterler ve sayılar, aşağıda açıklandığı gibi belirli ürün parametrelerine karşılık gelir:

- G: Ekipmanın temel işlevsel özelliğini temsil eden bağlantı kesme anahtarı

- D: Monofaze yapı, monofaze enerji dağıtım hatlarına uygun

- W: Dış mekan tipi, açık hava doğal ortamlarındaki hatlar için özel olarak tasarlanmıştır.

- 1: Yinelemeli olarak optimize edilmiş bir modeli temsil eden ürün tasarımı seri numarası

- 12: Nominal gerilim 12kV, geleneksel orta gerilim enerji dağıtım şebekeleri için uygundur

- 630: Nominal akım 630A, ana akım enerji dağıtım hatlarının mevcut taşıma kapasitesi gereksinimlerini karşılar

- 25: Kısa süreli dayanımlı kısa devre akımı 25kA, son derece güçlü kısa devre darbe direncine sahiptir

Temel Ürün Avantajları

1. Mükemmel elektriksel performans, istikrarlı ve güvenilir iletkenlik

The GDW1-12/630-25 Indoor Earthing Switch uses high-purity copper busbars, which are highly conductive, wear-resistant, and durable. Uzun süreli çalışma, ısı birikmesine veya güç zayıflamasına neden olmaz, verimli ve istikrarlı akım iletimi sağlar. Yüksek performanslı yalıtımlı desteklerle donatılmış minimum kaçak mesafesi 380 mm'ye ulaşır, mükemmel yüksek voltaj yalıtımı sağlar ve 12kV yüksek voltaj devrelerini etkili bir şekilde izole eder, sızıntı ve parlama kazalarını önler ve ekipmanın uzun süreli yüksek voltaj koşullarında güvenli çalışmasını sağlar.

2. Çift modlu çalışma tasarımı, esnek, akıllı ve verimli

Breaking through the limitations of traditional equipment's single manual operation, it supports both manual and electric operation modes. Özel bir çalıştırma kancası standart olup, yerinde manuel geçişin güvenli ve rahat olmasını sağlar; 12V/24V DC motor voltajlarıyla uyumludur ve uzaktan otomatik kontrol için elektrikli çalıştırma mekanizmasıyla donatılabilir. Çift modlu tasarım, bakım verimliliğini önemli ölçüde artırır, manuel çalıştırma risklerini azaltır ve akıllı güç şebekesi işletim ve bakım düzeyini artırır.

3. Hava koşullarına son derece dayanıklı, karmaşık çalışma koşullarına uyarlanabilir

Zorlu çevresel adaptasyon testlerinden geçen ekipman, kuzeydeki aşırı soğuktan veya yaz aylarındaki yüksek sıcaklıklardan etkilenmeden, -30°C ila 45°C arasındaki geniş bir sıcaklık aralığında normal şekilde çalışabilir. Mükemmel buzlanma önleyici özelliklere sahiptir, 10 mm kalınlığındaki buz birikimini tolere eder, buzlu ve karlı havalardan kaynaklanan ekipman arızalarını önler. 3000 m ve altındaki rakımlara uygun olan bu anahtar, platolar ve dağlar gibi karmaşık coğrafi ve meteorolojik ortamlara güvenilir bir şekilde uyarlanarak yüksek dayanıklılık ve uzun hizmet ömrü sunar.

Ana Teknik Parametreler

Uygulama Senaryoları

HUAJIDIAN GDW1-12/630-25 İç Mekan Topraklama Anahtarı, havai iletim hatlarının dış mekan bölümlerinde, kentsel ve kırsal güç dağıtım ağlarında ve trafo merkezi destek tesislerinde yaygın olarak kullanılan, orta gerilim güç dağıtım ağları için temel bir güvenlik cihazıdır. Cihaz, rutin bakım, ekipman bakımı ve acil onarımlar sırasında net bir görsel bağlantı kesme noktası sağlayarak devrenin tamamen fiziksel izolasyonunu sağlar, kalan elektrik yükünü tamamen ortadan kaldırır ve bakım personelinin kişisel güvenliğini kapsamlı bir şekilde korur.

Mükemmel soğuğa dayanıklılığı, buzlanma direnci ve yüksek irtifa adaptasyonu ile ürün, özellikle şiddetli soğuk kuzey bölgeleri, platolar ve dağlar ile yoğun kar ve buz örtüsüne sahip alanlar için uygundur. Karmaşık iklimler ve coğrafi ortamlarla istikrarlı bir şekilde başa çıkabilir, şiddetli hava koşullarından kaynaklanan ekipman arızalarını önemli ölçüde azaltır ve elektrik şebekesinin genel operasyonel stabilitesini artırır.

Gerçek Dünya Uygulama Örnek Olay İncelemesi

2023 yılında, bir grup HUAJIDIAN GDW1-12/630-25 İç Mekan Topraklama Anahtarı, Guizhou Eyaleti, Liupanshui'deki 12kV dağıtım ağı yükseltme projesine başarıyla uygulandı. Bu bölge yaklaşık 2800 metre yüksekliğe sahiptir, şiddetli kış sıcaklıkları ve sık sık mevsimsel buzlanma görülür. Geleneksel topraklama anahtarları, zayıf buzlanma direnci, düşük sıcaklık arızaları ve uygunsuz çalışma gibi sorunlara eğilimlidir ve hat bakımı için önemli riskler oluşturur.

Proje, ekipmanı HUAJIDIAN ürünleriyle yükseltip değiştirdikten sonra, ekipman -25°C'lik yerel aşırı soğuk havalara ve 8-10 mm buzlanma koşullarına istikrarlı bir şekilde dayanabilir. Çift modlu çalışma, kış aylarında hat bakımının ve acil arıza yönetiminin verimliliğini önemli ölçüde artırır. Ekipmanın devreye alınmasından sonraki bir yıl içinde sıfır hat bakımı güvenliği olayı yaşandı ve ekipman arıza oranı %85'ten fazla azaldı. Ürünün istikrarlı performansı ve üstün çevresel uyarlanabilirliği, proje sahibi tarafından büyük beğeni topladı ve bu da onu yüksek rakımlı, soğuk dağıtım ağlarında güvenlik yükseltmeleri için bir referans örneği haline getirdi.

SSS

S1: Bu GDW1-12/630-25 İç Mekan Topraklama Anahtarının sıradan dış mekan bağlantı kesme anahtarlarına kıyasla avantajları nelerdir?

Temel avantajları üç yönlüdür: Birincisi, yüksek saflıkta bakır iletken yapıyı ve optimize edilmiş yalıtım tasarımını benimser; bu da daha güçlü 25kA kısa devre dayanma kapasitesi ve daha yüksek yalıtım güvenliği sağlar; ikincisi, hem elektrikli hem de manuel çalışma modlarını destekleyerek uzaktan akıllı kontrolü mümkün kılar ve yalnızca manuel olarak çalıştırılabilen geleneksel ekipmanların sınırlamalarının üstesinden gelir; üçüncüsü, hava koşullarına dayanıklılığı önemli ölçüde artırılarak -30°C'ye kadar düşük ve 10 mm buzlanma bulunan ortamlarda stabil çalışmaya olanak tanıyarak sıradan ürünlerin çevreye uyum sağlama yeteneğini çok aşıyor.

Soru 2: Cihazın elektrikli çalıştırma mekanizması ne kadar çok yönlüdür ve kurulumu uygun mudur?

Son derece çok yönlü ve kurulumu kolaydır. Ürün evrensel 12V/24V DC voltajıyla uyumludur, standart arayüzleri ve modüler yapıyı benimser ve elektrik mekanizmasının karmaşık modifikasyonlar veya profesyonel hata ayıklama olmadan sökülmesi ve montajı kolaydır. Kullanıcılar, elektrik mekanizmasını çalışma ve bakım ihtiyaçlarına göre serbestçe seçebilir veya parçalarına ayırabilir ve ana akım orta gerilim güç dağıtım ağı otomatik kontrol sistemleriyle uyumlu olduğundan daha sonraki bakımı kolaylaştırır.

S3: HUAJIDIAN bu ürün için hangi satış sonrası ve garanti hizmetlerini sağlıyor?

HUAJIDIAN tam döngülü kaliteli hizmetler sunmaktadır ve tüm ürünler fabrikadan çıkmadan önce enerji endüstrisi standartlarını karşılayacak şekilde sıkı testlere tabi tutulmaktadır. Marka, uzun vadeli garantiler, kurulum ve devreye alma için profesyonel teknik rehberlik ve 24 saat satış sonrası danışmanlık sunmaktadır. Farklı bölgelerdeki elektrik şebekelerinin işletme ve bakım ihtiyaçlarını karşılamak amacıyla ultra yüksek rakımlar ve ultra düşük sıcaklıklar gibi özel çalışma koşulları için özelleştirilmiş uyarlamalar da sağlanabilmektedir.
