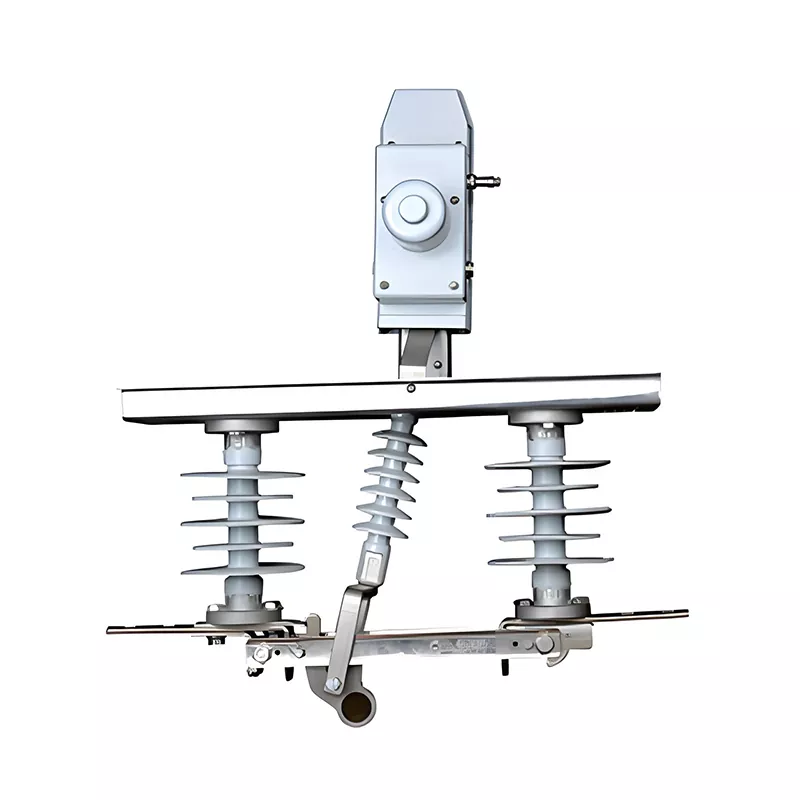

DGDW1 serisi Şalt Cihazları için Topraklama Anahtarı

DGDW1 serisi Şalter için Topraklama Anahtarı, HUAJIDIAN'ın temel orta gerilim güç koruma ürünüdür ve öncelikle 12kV güç dağıtım ekipmanının güvenlik izolasyonu, topraklama koruması ve çalışma kontrolü için kullanılır. Olgun üretim süreçlerinden ve sıkı bir kalite kontrol sisteminden yararlanan HUAJIDIAN, orta gerilim güç dağıtım ağları için temel bileşenler sağlayan, hem yurt içinde hem de yurt dışında enerji mühendisliği projeleri için güvenilir bir tedarikçidir.

Geleneksel manuel topraklama anahtarlarıyla karşılaştırıldığında bu ürün, uzaktan elektrik kontrolüne ve otomatik açma ve kapamaya olanak tanıyan, sahada manuel çalıştırmayla ilişkili güvenlik risklerini ortadan kaldıran özel bir motor tahrik mekanizmasına sahiptir. Ürün, yüksek mukavemetli bir yalıtım yapısı, her türlü hava koşuluna dayanıklılık ve güçlü kirlilik önleme özelliklerini bir araya getirerek, geleneksel ekipmanların zorlu ortamlara zayıf uyum sağlama, yüksek arıza oranları ve yüksek bakım maliyetleri gibi sektördeki sıkıntı noktalarını tamamen çözmektedir.

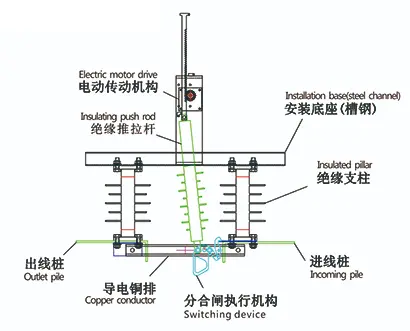

Yapısal temsil

Tip tanıtımı

Model Açıklaması ve Temel Teknik Parametreler

1. Model Açıklaması

DGDW1 serisi modeli, güç ekipmanı için standartlaştırılmış adlandırma kurallarına uygundur. Her karakterin anlamları aşağıdaki gibidir:

- D: Elektrikle Çalışan

- G: Anahtar Bağlantısını Kes Özelliği

- D: Tek Fazlı Yapı

- W: Dış Mekanda Uygulanabilir

- 1: Ürün Tasarımı Seri Numarası

2. Ana Teknik Parametreler

Temel Ürün Özellikleri

1. Tam Otomatik Elektrikle Çalıştırma, Güvenli ve Verimli

DGDW1 serisi Şalt Cihazları için Topraklama Anahtarı, uzaktan kumandayı ve sahada manuel işlem gerektirmeden tam otomatik çalışmayı destekleyen özel bir motor sürücüsü ve anahtarlama aktüatörüyle donatılmıştır. Yüksek rakım ve yüksek nem gibi karmaşık senaryolarda operasyonel riskleri etkili bir şekilde önler, güç dağıtım ekipmanı anahtarlama ve bakımının verimliliğini önemli ölçüde artırır ve modern akıllı şebekelerin gözetimsiz çalışma gereksinimlerini karşılar.

2. Mükemmel Aşırı Gerilim Dayanımı Yeteneği, Gelişmiş Arıza Koruması

Ürün, toprağa 42kV güç frekansı dayanım gerilimi ve 48kV kırılma noktası güç frekansı dayanım gerilimi ile endüstri dayanım gerilimi standartlarına sıkı sıkıya bağlıdır; Toprağa yıldırım darbesi dayanım gerilimi 75kV ve kırılma noktası dayanım gerilimi 85kV'dir. Bu, yıldırım ve operasyonel aşırı gerilimlere etkili bir şekilde direnç gösterir, ekipmanın bozulmasını ve kısa devre arızalarını önler ve güç şebekesinin uzun süreli istikrarlı çalışmasını sağlar.

3. Yüksek Mukavemetli Yalıtım Tasarımı, Güvenli ve Güvenilir İzolasyon

Entegre, yüksek mukavemetli bir yalıtım desteği kullanarak, ekipman açıkken kesinlikle güvenli bir izolasyon mesafesini korur. Optimize edilmiş yalıtım yapısı ve yüksek kaliteli malzemeler, yalıtımın eskimesi ve sızıntısı riskini etkili bir şekilde azaltır, ekipman bakımı için açık ve görünür bir bağlantı kesme noktası sağlar ve enerji nakil şebekesi işletimi ve bakımı için temel bir güvenlik garantisidir.

4. Güçlü Her Hava Koşuluna Uyarlanabilirlik ve Geniş Uygulama Yelpazesi

DGDW1 serisi Şalter için Topraklama Anahtarı, -30°C ila 70°C arasındaki ortamlarda stabil bir şekilde çalışabilir, Sınıf IV kirlenme önleyici kaplamayı destekler ve 2 mm buzlanmaya dayanabilir. Yüksek rakımlı dağlık alanlar (3000 m ve altı), kıyısal tuzlu-alkali ve nemli alanlar, ağır tozlu sanayi bölgeleri için uygundur. Mekanik ömrü, istikrarlı çalışma ve son derece düşük bakım maliyetleriyle 3000 çevrime ulaşabilir.

Uygulama Senaryoları

1. Akıllı Şebeke ve Dağıtım Otomasyon Sistemleri: Uzaktan elektrik kontrol fonksiyonlarına dayanarak, güç dağıtım ekipmanlarının akıllı ve insansız yönetimini gerçekleştirerek, elektrik şebekesinin uzaktan izlenmesi ve otomatik çalıştırılması ve bakımı ihtiyaçlarını karşılar.

2. Dış Mekan Trafo Merkezleri ve Havai Hat Projeleri: 12kV dış mekan trafo merkezleri ve havai hatların izolasyonu ve topraklama koruması için kullanılır, günlük ekipman bakımı ve arıza teşhisi için güvenli bağlantı kesme sağlar.

3. Endüstriyel ve Zorlu Arazi Senaryoları: Yüksek rakımlı dağlık alanlar, kıyıdaki sanayi parkları ve ağır toz fabrikaları gibi karmaşık ortamlara uyarlanabilir; kirlilik, sıcaklık farklılıkları ve yüksek rakımdan kaynaklanan ekipman arızası sorunlarını çözer.

Gerçek Dünya Mühendislik Uygulama Örneği

1. Güneybatı Dağlık Kırsal Akıllı Şebeke Yükseltme Projesi

Yunnan-Guizhou Platosu dağlık kırsal elektrik şebekesi yükseltme projesinde 80'den fazla HUAJIDIAN DGDW1 serisi Şalt Donanımı Topraklama Anahtarı seti kullanıldı. Proje alanı maksimum 2800 m yükseklikte olup günlük sıcaklık farklılıkları, bol yağış ve yüksek kirlilik seviyelerine sahiptir. Geleneksel manuel anahtarlar korozyona ve yalıtım arızasına eğilimlidir ve yerinde çalıştırılması zordur. Bu ürün, Sınıf IV kirlilik direnci, geniş sıcaklık adaptasyonu ve uzaktan elektrikle çalıştırma avantajlarıyla dağlık bölgelerdeki ekipman bakım sorunlarını tamamen çözmüştür. Ekipman üç yıl üst üste arızasız çalışarak elektrik şebekesi bakımı üzerindeki baskıyı önemli ölçüde azalttı.

SSS

S1: Geleneksel manuel topraklama anahtarlarıyla karşılaştırıldığında DGDW1 serisi Şalt Topraklama Anahtarının temel avantajları nelerdir?

Temel avantajları üç yönlüdür: Birincisi, uzaktan elektrikli otomatik çalışmayı destekleyen, sahada manuel çalışma risklerinden kaçınan ve bakım verimliliğini artıran yüksek düzeyde zeka; ikincisi, -30°C'den 70°C'ye kadar geniş sıcaklık aralıklarına, Sınıf IV kirliliğe, buzlanmaya ve yüksek irtifa senaryolarına uyarlanabilen daha güçlü çevresel uyumluluk; üçüncüsü, endüstri normlarını çok aşan 3000 döngülük mekanik kullanım ömrüyle daha uzun hizmet ömrü ve daha düşük bakım maliyetleri, uzun vadeli ekipman değiştirme ve bakım maliyetlerini etkili bir şekilde azaltır.

S2: DGDW1 serisi Şalt Cihazları için Topraklama Anahtarı, yüksek rakımlar ve kıyı bölgeleri gibi zorlu ortamlar için uygun mudur?

Tamamen uygundur. Ürün, 3000 m'ye kadar olan rakımlar için uygundur ve çoğu yüksek rakımlı dağlık bölgenin güç ihtiyaçlarını karşılar; Endüstriyel toza ve kıyı tuzu korozyonuna etkili bir şekilde direnç gösteren Sınıf IV kirlilik önleme derecesine sahiptir. Mükemmel yıldırım darbe dayanım voltajı performansı, kıyı boyunca sık sık görülen gök gürültülü fırtınalar için uygundur ve geniş sıcaklık aralığı tasarımı, yüksek ve düşük sıcaklık değişimlerine uyum sağlayarak çeşitli zorlu senaryolarda kararlı çalışmayı sağlar.
