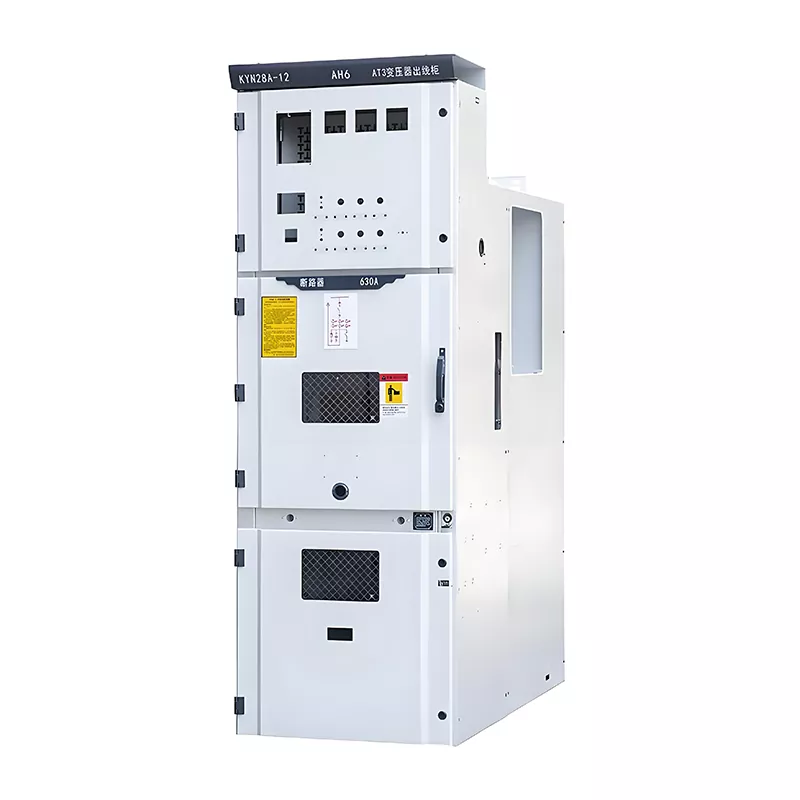

24kV Orta Gerilim lv ve mv Hücre

Huajidian 24kV Orta Gerilim lv ve mv Şalt Cihazı, orta gerilim dağıtımının temel bileşeni olarak hizmet eder Endüstriyel ve yardımcı güç sistemlerindeki altyapı. Çin'de üretilen ekipman olgunlaşmış teknolojilerden faydalanıyor üretim süreçleri ve optimize edilmiş performans sağlayan sıkı bir kalite kontrol sistemi. Bir kullanarak Hava yalıtımlı tasarımı sayesinde ünite, çevresel riskleri ve genellikle aşağıdakilerle ilişkilendirilen yüksek bakım yüklerini ortadan kaldırır: geleneksel gaz yalıtımlı sistemler. Yüksek performanslı vakumlu devre kesicilerle eşleştirildiğinde kapsamlı Tüm güç dağıtımı iş akışı boyunca güvenlik yönetimi ve kontrolü. Ürün iki sistemi destekler güç kaynağına uyum sağlama esnekliği sunan tek bara ve bölümlendirilmiş tek bara konfigürasyonları Küçükten büyüğe her ölçekteki dağıtım projelerinin mimarileri. Yerli ve milli mevzuata tam uyumlu IEC 62271-200, GB 3906, DL 404 ve DIN VDE 0670 dahil olmak üzere uluslararası standartlar sayesinde ekipman istikrarlı ve Çeşitli küresel pazarlarda uyumlu operasyon.

Yüksek ve alçak gerilim dağıtım ekipmanlarının uzman üreticisi olarak Huajidian, ürünlerinin hem pratikliğini hem de güvenliğini artırıyor. Bu 24kV şalt cihazı yaygın eksiklikleri giderir Rijit yapılar, geniş kaplama alanları, zor bakım ve sınırlı ölçeklenebilirlik gibi geleneksel ekipmanlar entegre bir modüler tasarımdan yararlanıyor. Bu yaklaşım, yüksek standartlı güç kaynağı gereksinimlerini tam olarak karşılar. modern endüstriyel gelişim ve kentsel elektrik şebekesi modernizasyon projeleri.

Key Product Advantages

1. Çok Katmanlı Güvenlik Koruması: Sıfır Operasyonel Risk

Ekipman, olgun ve son derece güvenilir bir "Beş Önleme" mekanik kilitleme sistemi ile donatılmıştır. Bu sistem, yanlışlıkla devre kesicinin açılması (açılması veya açılması) gibi operasyonel hata riskini etkili bir şekilde ortadan kaldırır. kapatma), canlıyken topraklama veya topraklama anahtarı devredeyken devre kesiciyi kapatma (uygulayarak) Her kritik çalışma aşamasında zorunlu mekanik kilitlemeler. Kabin muhafazası standardı korur normal çalışma koşullarında IP4X koruma derecesi; devre kesici bölmesi kapısı açıkken, koruma derecesi IP2X'te kalır. Bu, koruma sağlarken toz ve döküntü girişini etkili bir şekilde önler Personeli kazara temasa karşı korur, böylece sahadaki operasyonel güvenliği önemli ölçüde artırır ve ekipmanın uzun vadeli operasyonel stabilitesi.

2. İkili Yapısal Seçenekler: Farklı Senaryolara Uyarlanabilir

Huajidian, inşaat sahalarında sıklıkla karşılaşılan karmaşık koşulların üstesinden gelmek için iki farklı çekmece tipi sunuyor yapısal seçenekler: ortaya monteli ve zemine monteli. Ortaya monteli yapı, kompakt bir tasarıma sahiptir ve Sınırlı kullanılabilir alana sahip iç mekan güç dağıtım odaları için idealdir. Tersine, zemine monteli yapı Üstün yük taşıma kapasitesi ve stabilitesi ile karakterize edilen endüstriyel ortamlara uygun hale gelir yüksek yükler ve önemli titreşim nedeniyle. Bu yapısal çok yönlülük, özelleştirilmiş konfigürasyonlara olanak tanır. Çeşitli endüstrilerin ve proje sahalarının özel ihtiyaçlarına uygun, çok amaçlı işlevsellik ve evrensellik sağlayan Geniş bir uygulama yelpazesinde uyarlanabilirlik.

3. Modüler Tasarım: Uygun İşletme ve Bakımı ve Gelecekteki Genişlemeyi Kolaylaştırma

24kV Orta Gerilim lv ve mv Şalt Sistemi, her bir fonksiyonelin entegre bir modüler mimarisini kullanır. Modül bağımsız olarak çalışır ve standartlaştırılmış spesifikasyonlara uyar. Genel yapı kompakttır, bu da minimum fiziksel ayak iziyle. Bu standartlaştırılmış düzen, rutin denetimleri, arıza teşhislerini ve Gelecekteki kapasite genişletme çabaları. Kullanıcılar hatalı modülleri hızlı bir şekilde değiştirebilir ve dağıtım kapasitesini artırabilir. Böylece genel hizmet ömrünü uzatırken işletme ve bakım maliyetlerini de etkili bir şekilde azaltır. Ekipman.

4. Sağlam Çevresel Uyum ve Operasyonel Kararlılık

Ürün çevresel koşullara karşı olağanüstü dayanıklılık gösterir. Standart çalışma için tasarlanmıştır -5°C ila +40°C sıcaklık aralığında, 24 saatlik ortalama sıcaklık 35°C'yi aşmayan. Ek olarak, bir özel gereksinimleri karşılamak için -25°C'ye kadar çalışabilen özelleştirilmiş düşük sıcaklık versiyonu mevcuttur şiddetli soğuk bölgelerde bulunan projelerin. Ekipman 1000 metreye kadar olan irtifalarda çalışmaya uygundur; için yüksek irtifa senaryoları için özel kapasite azaltma çözümleri sağlanabilir. istikrarlı çalışmayı sürdürür Nem oranı yüksek (24 saatlik ortalama bağıl nem oranı %95'i geçmeyen) ve depreme maruz kalan ortamlar 8. Sınıf direnç derecesi. Ekipman, aşındırıcı gazlar içermeyen standart ortamlarda kullanılmak üzere tasarlanmıştır. Tuz sisi ve patlama tehlikeleri, dolayısıyla endüstriyel ve belediye enerji dağıtımının büyük çoğunluğunu kapsıyor uygulamalar.

Temel Teknik Parametreler (Kısmi Liste)

Depolama Gereksinimleri

Ekipmanın orijinal fabrika performans bütünlüğünü koruduğundan emin olmak için Huajidian 24kV şalt ünitelerinin orijinal ambalajında saklanmalıdır. Depolama ortamı kuru olmalı, doğrudan ışıktan korunmalı ve yağmura karşı korumalı. İzin verilen saklama sıcaklığı aralığı -25°C ila +55°C'dir. Ortamlarda depolama yüksek nem, aşındırıcı gazlar, tuz sisi veya yanıcı/patlayıcı maddelerle karakterize edilenler kesinlikle yasaktır; bu tür koşullar kabinin korozyonuna, bileşenlerin eskimesine veya yalıtım performansının bozulmasına neden olabilir. Bağlılık Bu depolama yönergelerine uymak, ekipmanın en iyi durumda kalmasını ve normal kullanıma hazır olmasını sağlar. kurulumdan hemen sonra devreye alma.

Gerçek Dünya Uygulama Örnek Olay İncelemesi

Güneydoğu Asya Akıllı Üretim Endüstri Parkı: 24kV Güç Dağıtım Projesi

2025 yılında Huajidian, yeni inşa edilen bir binaya büyük miktarda 24kV Orta Gerilim lv ve mv Şalt Donanımı tedarik etti Güneydoğu Asya'daki akıllı imalat sanayi parkı. Bu proje birden fazla yüksek yüklü üretimi kapsıyor atölyeler ve bunlarla ilgili ofis güç dağıtım sistemleri. Bu nedenle son derece sıkı yaptırımlar uygulamaktadır. ekipman güvenliği, kararlılığı ve ölçeklenebilirliğine ilişkin gerekliliklerin yanı sıra yerel koşullara da uyum sağlanmasını gerektirir. Tropikal iklim: Yüksek sıcaklıklar ve yüksek nem ile karakterize edilir.

Huajidian, projenin özel çalışma koşullarını temel alarak ekipman için özelleştirilmiş çözümler geliştirdi Yüksek nemli ortamlarda ve değişen sıcaklık koşullarında optimum performansı sağlamak için. Ayrıca, bir Parkın kompakt güç dağıtımıyla uyumluluğu sağlamak için merkeze monte yapısal tasarım seçildi odalar. Ekipman hem uluslararası IEC standartlarına hem de yerel şebeke düzenlemelerine uygundur; bir kullanarak tek baralı bölümlendirilmiş konfigürasyon, park boyunca bölümlere ayrılmış güç kaynağı sağlar ve etkili çalışmayı kolaylaştırır arıza izolasyonu. Bir yılı aşkın bir süre önce devreye alınmasından bu yana, ekipman sıfır operasyonel hata ve sıfır çalışma hatası kaydetti. büyük hatalar. Modüler tasarımı parkın daha sonraki kapasite artırımını ve gücünü büyük ölçüde kolaylaştırdı dağıtım sistemi yükseltmeleri, proje işletme ve bakım maliyetlerini etkili bir şekilde azaltır. Stabil olması sayesinde performans ve özelleştirilmiş hizmet, ekipman denizaşırı müşteriden yüksek tanınırlık kazandı ve bu da uzun vadeli bir işbirliği ortaklığının kurulması.

SSS

S1: Huajidian'ın 24kV şalt donanımı için hangi senaryolar uygundur?

Bu ekipman, frekanslarda 13,8kV ile 24kV arasında değişen orta gerilim güç dağıtım senaryoları için tasarlanmıştır. 50Hz veya 60Hz. Endüstriyel tesislerde, belediye elektrik dağıtım ağlarında, şebeke trafo merkezlerinde yaygın olarak uygulanır. ticari parklar ve benzeri alanlar. Güç alımı, dağıtımı dahil olmak üzere çeşitli gereksinimleri karşılar. çeşitli orta ila yüksek yük güç sistemlerinin akıllı izlenmesi ve güvenlik koruması. Ek olarak, destekler yüksek rakım, düşük sıcaklık ve yüksek nem gibi özel çalışma koşullarına yönelik özelleştirilmiş uyarlamalar.

S2: Bu ekipman hangi güvenlik koruma özelliklerini içeriyor?

Ekipman çok katmanlı güvenlik güvencesine sahiptir: profesyonel bir "Beş Önleme" ile donatılmıştır insan operasyonel hatalarını ortadan kaldırmak için mekanik kilitleme sistemi; Kabin muhafazası yüksek derecede koruma özelliğine sahiptir dış çevre müdahalesine ve kazara insan temasına karşı koruma; 8. Seviyeye sahiptir karmaşık jeolojik ortamlara uygun hale getiren sismik direnç yetenekleri; ve vakum kullanır arkın güvenli bir şekilde söndürülmesini sağlayan devre kesiciler, böylece ekipman anahtarlamasının stabilitesini ve güvenliğini garanti eder ve arıza koruma süreçleri.

S3: 24kV Orta Gerilim lv ve mv Şalt Donanımı özelleştirmeyi ve gelecekteki genişlemeyi destekliyor mu?

Evet öyle. Ekipman, olağanüstü uyumluluk ve ölçeklenebilirlik sunan olgun bir modüler tasarım kullanır. Sahadaki kurulum alanı ve yük gereksinimlerine bağlı olarak iki yapısal konfigürasyon vardır: merkeze monteli ve yerde duran — özelleştirilebilir. Modüler işlevsel mimari, gücün esnek bir şekilde genişletilmesini destekler dağıtım modülleri, böylece bir projenin artan yük taleplerini karşılar. Ayrıca uzmanlaşmış Düşük sıcaklık adaptasyonu ve yüksek irtifa değer kaybı gibi çözümler, benzersiz gereksinimleri karşılayacak şekilde uyarlanabilir. Farklı bölgelerde bulunan projelerin gereksinimleri.
