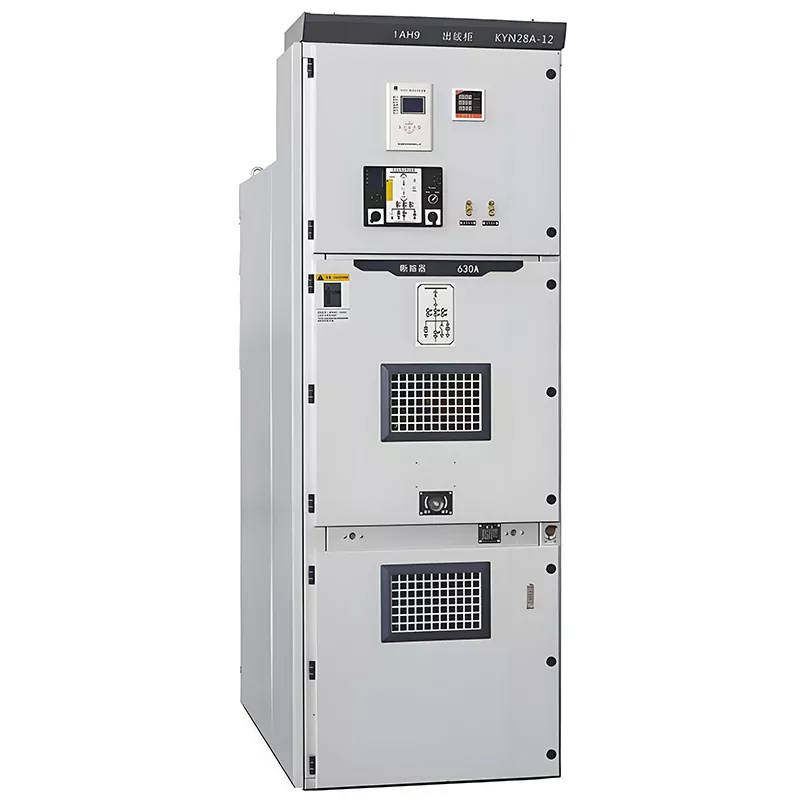

KYN28-12 Orta Gerilim Vakum Şalt Cihazı

Huajidian KYN28-12 Orta Gerilim Vakum Şalt Cihazı, eksiksiz bir iç mekan orta gerilim güç dağıtımı setidir Standart üretim tesisimizde hassas bir şekilde tasarlanmış ve üretilmiştir. Öncelikle şunun için konuşlandırılmıştır: Küçük ve orta ölçekli enerji santrallerinde jeneratörlerden güç iletimi, güç alımı ve dağıtımı endüstriyel ve madencilik işletmelerindeki trafo merkezleri ve büyük yüksek gerilim motorlarının çalıştırma kontrolü. sistem, güvenlik koruması da dahil olmak üzere güç dağıtım ağının akıllı, uçtan uca yönetimine olanak tanır ve gerçek zamanlı izleme; böylece elektrik arızaları etkili bir şekilde azaltılır ve elektrik tesisatının istikrarlı bir şekilde çalışması sağlanır Ekipman.

Bu ürün, IEC62271-200, IEC298 dahil olmak üzere yetkili yerel ve uluslararası standartlara sıkı sıkıya uygundur. GB3906, DL404 ve DIN.VDE0670—istikrarlı kalite ve yüksek düzeyde standardizasyon sağlar. Ekipman destekler duvara monte kurulum ve önden erişimli bakım tasarımına sahiptir; özel akımla eşleştirildiğinde Transformatörlerde bu konfigürasyon, İşletme ve Bakım personelinin rutin denetimler ve ekipman servisi yapmasına olanak tanır doğrudan kabinin ön tarafından sağlanır, bu da operasyonel rahatlığı ve bakım verimliliğini önemli ölçüde artırır.

Çalışma Çevre Koşulları

Ekipmanın uzun vadeli stabilitesini ve güvenilir çalışmasını sağlamak için geçerli çevresel gereklilikler Huajidian KYN28-12 Orta Gerilim Vakum Şalt Cihazı için aşağıdaki gibidir:

1.  Ortam Sıcaklığı: Maksimum +40°C, Minimum -15°C. Bu aralık onu büyük çoğunluğu için uygun hale getirir Ilıman ve subtropikal bölgelerde bina içi enerji dağıtım senaryoları.

2. Ortam Nemi: Günlük ortalama bağıl nem ≤ %95; Aylık ortalama bağıl nem ≤ %90. Bunlar limitler, aksi takdirde yüksek nem nedeniyle tetiklenebilecek ekipman içindeki yalıtım arızalarını etkili bir şekilde önler ortamlar.

3. Yükseklik: Çoğu iç endüstriyel ve endüstriyel tesisin güç kaynağı gereksinimlerini karşılayan ≤ 2500 metre rakımlar için uygundur. Belediye mühendislik projeleri.

4. Hava Ortamı: Çalışma ortamı aşındırıcı dumanlardan, zehirli veya zararlı gazlardan, yanıcı veya patlayıcı gazlar, endüstriyel buhar, tuz sisi ve diğer kirleticiler, böylece ekipmanın korozyonu önlenir Bileşenler ve yalıtım hasarı.

Temel Ürün Özellikleri

1. Yanlış Kullanıma Karşı Tasarım: Yüksek Operasyonel Güvenlik

Ekipman, önlemek için tasarlanmış olgun ve güvenilir mekanik kilitleme mekanizmalarıyla donatılmıştır. Yanlış operasyon. Bu, sıradan insan olaylarını etkili bir şekilde ortadan kaldıran çok boyutlu bir güvenlik koruma sistemi oluşturur. Kabin kapılarının yanlışlıkla açılması, devrelerin yanlışlıkla kapatılması veya yanlış topraklama gibi hatalar Elektrik güvenliği kazalarını önlemek ve işletme ve bakım sırasında kişisel güvenliği kapsamlı bir şekilde korumak personel ve güç dağıtım sisteminin operasyonel istikrarı.

2. Esnek Kurulum ve Çalıştırma Modları: Geniş Uyarlanabilirlik

KYN28-12 Orta Gerilim Vakum Şalt Cihazı iki tip mobil mekanizmayı destekler: ortaya monteli arabalar ve zemine monte edilmiş arabalar. Bu uyarlanabilirlik, belirli saha düzenlerine ve bakım uygulamalarına uyum sağlamasına olanak tanır. çeşitli müşteriler. Endüstriyel üretim hatları dahil olmak üzere çeşitli senaryoların teknik gereksinimlerini karşılar. belediye elektrik dağıtım istasyonları ve yeni enerji santralleri - esnek ekipman düzenlemesinin yanı sıra uygun devreye alma, değiştirme ve bakım.

3. Çok Standartlı Uyumluluk: Olağanüstü Uyumluluk

Ünitenin tamamı çok sayıda uluslararası ve yerli endüstri standardına uygundur ve mükemmel performans gösterir. evrensellik ve ekipman uyumluluğu. Ana akım güç dağıtım sistemleriyle sorunsuz bir şekilde bütünleşir ve Şu anda piyasada bulunan yardımcı elektrikli ekipmanlar, böylece proje tasarımı ve inşaat süreçlerini basitleştiriyor gelecekteki ekipman yükseltmelerini ve retrofitlerini kolaylaştırırken.

4. Önden Erişimli Bakım Tasarımı: Verimli ve Kullanışlı Servis

Geleneksel yüksek gerilim şalt cihazlarıyla ilgili hantal bakımın ortak sıkıntı noktasını ele alan bu ürün, Ürün, ön erişimli bir bakım yapısına sahiptir. Özel akım transformatörleriyle eşleştirilen tasarım, tüm rutin denetimler, parametre ayarlamaları ve arıza giderme işlemleri tamamen ön taraftan gerçekleştirilecektir. kabine. Bu, kapalı alanlardaki karmaşık çalışma ihtiyacını ortadan kaldırarak bakımı önemli ölçüde azaltır zorluk ve satış sonrası hizmetin verimliliğini artırmak.

Temel Teknik Parametreler

Gerçek Dünya Uygulama Örnek Olay İncelemesi

Belediye Elektrik Şebekesini Yükseltme Projesi (Putian 220kV Licheng Trafo Merkezi)

Bu trafo merkezinin 10kV bara yükseltme projesinde, eskiyen tüm ekipmanlar tamamen Huajidian KYN28-12 ile değiştirildi şalt cihazı. Sürekli proje takviminin ve katı gerekliliklerin getirdiği kritik zorlukların ele alınması güç kaynağı, ekipmanın modüler yapısı hızlı kurulum ve devreye alma olanağı sağladı. Ayrıca, tarafından Yanlış kullanıma karşı güvenilir kilitleme mekanizmalarından ve akıllı koruma işlevlerinden yararlanan proje, trafo merkezinin güç dağıtım sisteminin stabilitesinde önemli bir artış elde etti. Aşağıdakileri takip ediyorum Projenin devreye alınmasından sonra 10kV bölümü sıfır hatalı çalışmaya ulaşarak yükseltme işlemini başarıyla tamamladı belediye şebeke ekipmanı ve çevredeki sakinler ve ticari tesisler için istikrarlı bir güç kaynağı sağlanması.

SSS

S1: Huajidian KYN28-12 Orta Gerilim Vakum Şalt Cihazı için hangi senaryolar uygundur?

Bu ürün, 3,6–12kV, 50/60Hz üç fazlı AC orta gerilim güç sistemlerinde kullanılmak üzere tasarlanmıştır ve her ikisini de destekler. tek baralı ve bölümlendirilmiş tek baralı sistem konfigürasyonları. Güç iletimi için yaygın olarak kullanılır. orta ve küçük ölçekli enerji santralleri, endüstriyel ve madencilik alanındaki trafo merkezlerinde enerji alımı ve dağıtımı İşletmeler ve büyük yüksek voltajlı motorların başlangıç kontrolü. Ek olarak, çeşitli iç mekan uygulamaları için çok uygundur. belediye trafo merkezleri, endüstriyel parklar, yeni enerji dahil orta gerilim enerji dağıtım senaryoları fotovoltaik enerji santralleri ve kamu hizmeti güç kaynağı sistemleri.

S2: Bu şalt cihazının geleneksel ekipmanlarla karşılaştırıldığında güvenlik koruma avantajları nelerdir?

Bu ürün, mekanik ve elektriksel olmak üzere ikili bir güvenlik koruma sistemi kullanır ve diğer ürünlere kıyasla üstün koruma sunar. tek katmanlı korumalara sahip geleneksel ekipmanlara. İlk olarak, özel mekanik kilitleme ile donatılmıştır Operasyonel hataları fiziksel olarak önleyen cihazlar. İkincisi, çok sayıda yerli ve uluslararası mevzuata uygundur. Standartlara uygun ve aşırı akımlara, kısa devrelere ve yıldırım çarpmalarına karşı kapsamlı koruma fonksiyonlarına sahiptir. Üçüncüsü, çalıştırma ve bakım için önden erişimli bir tasarım içerir, böylece güvenlik tehlikelerini ortadan kaldırır iç kabine çalışmasıyla ilgili. Dördüncüsü, kabin muhafazası IP4X koruma standardını karşılar, koruma sağlar Operasyonel güvenliği ve stabiliteyi kapsamlı bir şekilde geliştirmek için toza ve yabancı nesnelerin girişine karşı koruma sağlar. Ekipman.

S3: Bu ekipman için önerilen bakım döngüleri ve günlük bakım kuralları nelerdir?

Bu ekipman düşük bakım maliyetlerine ve uzun hizmet ömrüne sahiptir; standart kapsamlı denetim döngüsü 6 ay, her 3 yılda bir büyük bir revizyon yapılması tavsiye edilir. Günlük bakım sadece kontrol etmeyi gerektirir kabinin sızdırmazlık bütünlüğü, çekmeceli arabanın düzgün hareketi, kilitlemenin sağlamlığı Cihazların izlenmesi ve izleme parametrelerinin normal aralıklarda olduğunun doğrulanması. Bunu sağlamak önemlidir. çalışma ortamı aşındırıcı, yanıcı veya patlayıcı kirletici maddelerden arındırılmış olmalı ve bu sıcaklık ve nem seviyeleri ekipmanın spesifikasyonlarına uygundur. Bakım için önden erişimli tasarımı sayesinde, denetimler ve devreye alma, ünitenin tamamının sökülmesine gerek kalmadan tamamlanabilir; bu da yüksek performans sunar Verimlilik ve gönül rahatlığı sağlarken uzun vadeli bakım maliyetlerini de önemli ölçüde azaltır.
