KYN61-40.5 33kV Bina İçi VCB Şalt Paneli

Huajidian, Ar-Ge'ye, üretime ve özelleştirilmiş bir elektrikli ekipman üreticisidir. Yüksek ve alçak gerilim şalt cihazlarının komple setlerinin çözüm tasarımı. KYN61-40.5 33kV İç Mekan VCB Şalt Sisteminin tamamı Panel serisi, bağımsız tasarım ve levhadan kapsamlı, dikey olarak entegre bir üretim sürecinden geçer metal imalattan yüksek gerilim montajına kadar; tamamı kendi standart üretim tesislerimizde. Ürün olarak Profesyonel bir elektrikli ekipman üreticisi olan bu şalt cihazı, Elektrik şebekeleri, endüstriyel ve madencilik tesisleri ve veriler dahil olmak üzere Çin genelinde çok sayıda mühendislik projesi Operasyonel istikrarın gerçek dünyadaki uygulamalarla doğrulandığı merkezler. Ayrıca, sunuyoruz Dünya çapındaki müşterilere özelleştirilmiş konfigürasyon ve boyutlandırma hizmetleri.

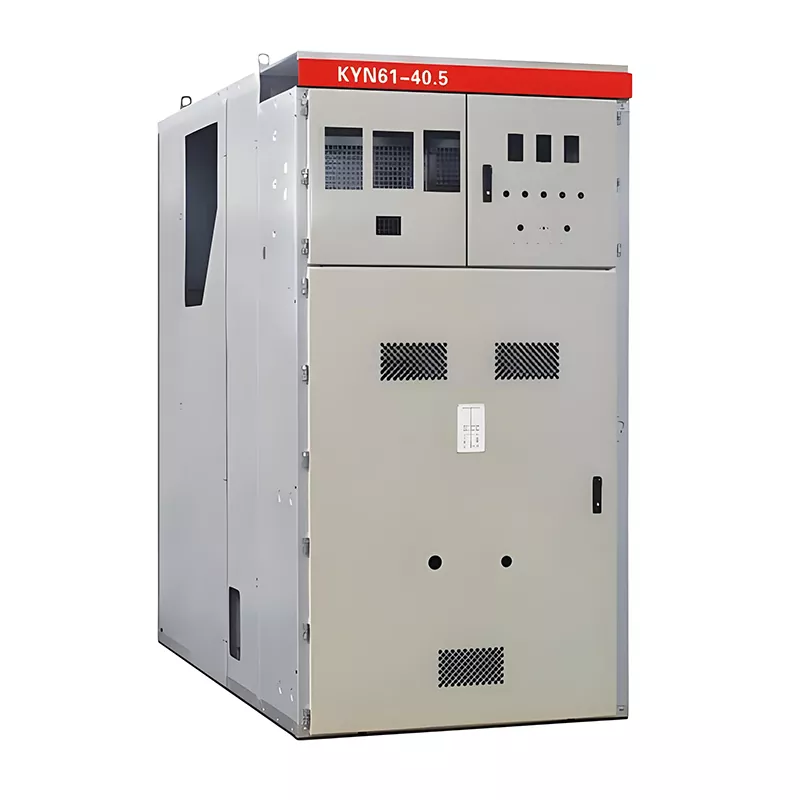

KYN61-40.5 (33kV İç Mekan VCB) Zırhlı Çekmeceli Metal Muhafazalı Şalt Cihazı KYN28A-12 ile eşleştirilebilir yardımcı kabin (özellikle trafo çıkış devreleri için tasarlanmış AH6 veya AT3 kabin modelleri). Olarak hizmet veriyor 12kV/33kV, 50Hz AC orta gerilim dağıtım sistemlerinde çekirdek bir bileşen olup, öncelikle gücü Transformatör tarafı ve kademeli elektriği aşağı yöndeki yüklere güvenli bir şekilde dağıtır. İşlevleri şunları içerir: Elektrik parametrelerinin gerçek zamanlı izlenmesi, hattın aşırı yüklenmesine ve kısa devrelere karşı koruma ve devre kesici anahtarlama kontrolü. Hava yalıtımlı, tamamen metal zırhlı kapalı yapıya sahip bu ürün, olağanüstü güvenlik marjları ve operasyonel güvenilirlik, onu kritik ekipmanların vazgeçilmez bir parçası haline getiriyor modern trafo merkezleri ve endüstriyel güç dağıtım sistemleri.

Ürün Temel Parametre Tablosu

Temel Teknik Özellikler

1. Nominal Gerilim: 12kV (Standart 10kV güç şebekeleriyle uyumludur; ekipman yalıtımı 40,5kV için tasarlanmıştır, 33kV çalışma koşullarının gerekliliklerini karşılayan).

2. Nominal Akım: 630A (Hem ana bara hem de beraberindeki devre kesici için geçerlidir).

3. Nominal Frekans: 50Hz.

4. Dayanım Gerilimi Değerleri: Güç frekansı 1 dakikalık dayanım gerilimi: 42kV (toprağa / fazdan faza); Yıldırım darbe dayanım gerilimi: 75kV (toprağa / fazdan faza).

5. Kısa Devre Kesme Kapasitesi: Devre kesiciler özel gereksinimlere göre seçilebilir. 20kA ile 31,5kA arası kesme kapasitesi aralığı.

6. Koruma Sınıfı (IP Derecelendirmesi): Tüm kabin: IP4X; Devre kesici bölmesi (kapı açıkken): IP2X.

7. Geçerli Standartlar: GB 3906, IEC 62271-200 ve orta ve yüksek gerilim şalt donanımına yönelik diğer spesifikasyonlar.

Kabin Yapısal Tasarımı

1. Üst Cihaz ve Röle Bölmesi: Yerleşik çok işlevli bir güç ölçeri, canlı hat görüntüleme cihazını, ve voltaj gibi elektriksel parametrelerin gerçek zamanlı çevrimiçi izlenmesini sağlayan çalışma gösterge ışıkları ve akım.

2. Orta Devre Kesici Bölmesi (Çekirdek Çalışma Alanı): 630A çekmeceli vakumlu devre kesici ile donatılmıştır, mekanik kilitleme çalıştırma kolu ve durum göstergeleri. Çekmeceli ünite tamamen çıkarılabilir, Tüm kabini kapatmaya gerek kalmadan önden erişimli bakım yapılmasına olanak tanır, böylece bakım masrafları önemli ölçüde azalır. elektrik kesintisi bakım süresi.

3. Alt Kablo Bölmesi: Giden kabloların yönlendirilmesini ve kablolanmasını kolaylaştırmak için geniş dahili alana sahiptir. sonraki inceleme ve bakımın yanı sıra.

Ürün Avantajları

KYN61-40.5 33kV İç Mekan VCB Şalt Paneli, eksiksiz bir "Beş Önleme" mekanik kilitleme ile donatılmıştır sistem. Bu sistem, kazara meydana gelen kazalar gibi operasyonel hatalarla ilişkili potansiyel tehlikeleri etkili bir şekilde ortadan kaldırır. Devre kesicinin açılması veya kapanması, devrede gerilim varken topraklama anahtarının kapatılması veya devre canlıyken kabin kapısını kapatarak insan kaynaklı güvenlik kazalarını önler. Ürün başarıyla yerli enerji endüstrisi için şebeke bağlantısı kabul standartlarını geçti.

Ürün Uygulama Senaryoları

1. Yurtiçi kentsel elektrik şebekesi trafo merkezleri ve belediye yenileme projeleri içindeki 10kV dağıtım odaları;

2. Büyük ölçekli madencilik operasyonları ve ağır tesis kompleksleri içindeki ana enerji dağıtım istasyonları metalurji endüstrileri;

3. A Sınıfı yüksek katlı ticari binalar gibi yüksek güvenilirlik ve kesintisiz güç kaynağı gerektiren yerler üçüncü basamak hastaneler ve IDC veri merkezleri.

Gerçek Dünya Mühendisliği Örnek Olay İncelemesi

2024 yılında resmi proje tedarikçisi olarak hizmet veren Huajidian, 33kV'luk bir madencilik trafo merkezinin yenilenmesini üstlendi. Kuzey Çin. Proje, 18 adet KYN61-40.5 33kV Bina İçi VCB Şalt Panelinin tedarikini kapsamıştır. madencilik kompleksi içindeki iki AT3 transformatörünün güç dağıtım devrelerini yükseltmek için kullanıldı.

1. Projenin Arka Planı

Mevcut eskimiş, sabit tip 35kV şalt sistemi izolasyonun bozulmasına maruz kalmış ve önemli ark riskleri oluşturmuştur. hatalar. Sonuç olarak, mal sahibi, eski ekipmanın yerine Huajidian'ın zırhlı çekmeceli şalt sistemini seçti. ve madencilik alanının enerji dağıtım sisteminin güvenlik standartlarını yükseltmek.

2. Uygulama Sonuçları

Ekipman 12 ay boyunca sıfır beklenmedik arızayla sürekli olarak tam yükte çalıştı. Geri çekilebilir Arabalı yapı, rutin bakım görevlerinin süresini başlangıçtaki 8 saatten sadece 2,5 saate düşürdü. Ayrıca, "Beş Önleme" kilitleme sistemi, üç potansiyel operasyonel hata riskini başarıyla önledi Yıllık ekipman denetimleri sırasında. Aşama I'in başarılı bir şekilde devreye alınmasının ardından, müşteri bir takip süreci başlattı Tesisin II. Aşama genişletmesi için güç dağıtım ekipmanı siparişi verildi ve bu sayede, tesisin gerçek dünyada doğrulanması sağlandı. ürünün ağır yük çalışma koşullarındaki performansı.

SSS

S1: Huajidian, özel endüstriyel projeler için KYN61-40.5'in kısa devre kesme parametrelerini ayarlayabilir mi? şalter mi?

A1: Evet. Proje sahasının elektrik şebekesinin belirli kısa devre parametrelerine bağlı olarak vakum kurulumu yapabiliriz 20kA ila 31,5kA aralığında kesme kapasitesini özelleştirmek için çeşitli özelliklere sahip devre kesiciler. Hepsi özelleştirilmiş parametreler hem Çin Ulusal Standartlarına hem de IEC standartlarına sıkı sıkıya uygundur ve Şalt ünitesi fabrikaya gönderilmeden önce sıkı testlere tabi tutulur.

S2: KYN61-40.5 (33kV) ile standart KYN28A-12 (10kV) şalt sistemi modelleri arasındaki temel farklar nelerdir?

Cevap2: KYN61-40.5, 33kV/40.5kV yalıtım standartlarını karşılayacak şekilde tasarlanmıştır; kalınlaştırılmış iç bölmelere sahiptir ve Güçlendirilmiş ark dirençli yapı, onu öncelikli olarak trafo giriş ve çıkış hatları için uygun hale getirir. 33kV sınıfı trafo merkezleri. KYN28A-12, standart 10kV güç dağıtım hatları için tasarlanmıştır. Her iki dolap modeli de AH6 entegre çözümüne benzer şekilde aynı trafo merkezi içinde entegre edilebilir ve yan yana kurulabilir. komple şalt tertibatı.

S3: Huajidian, ürünün gönderilmesinin ardından kurulum rehberliği ve satış sonrası teknik destek sağlıyor mu? KYN61-40.5 33kV İç Mekan VCB Şalt Panelleri?

A3: Üretimden önce proje teknik parametrelerinin ücretsiz bir incelemesini sağlıyoruz. Standart siparişleriniz için Kurulum için uzaktan teknik rehberlik sunun. Büyük ölçekli mühendislik projeleri için mühendisler ayarlayabiliriz Projenin konumuna bağlı olarak müzakereye tabi olarak, yerinde devreye alma için proje sahasını ziyaret etmek.

Tedarik Ortakları için Kılavuzlar

Küresel alıcılar fabrikamıza yerinde bir ziyaret planlayabilirler. Huajidian satış ekibine danışabilirsiniz oluşturmak için kabin boyutları ve bileşen konfigürasyonları gibi kişiselleştirilmiş özelleştirme gereksinimleriyle ilgili Yerel güç şebekesi standartlarınızla tamamen uyumlu, ısmarlama trafo çıkış şalt sistemi çözümü.
