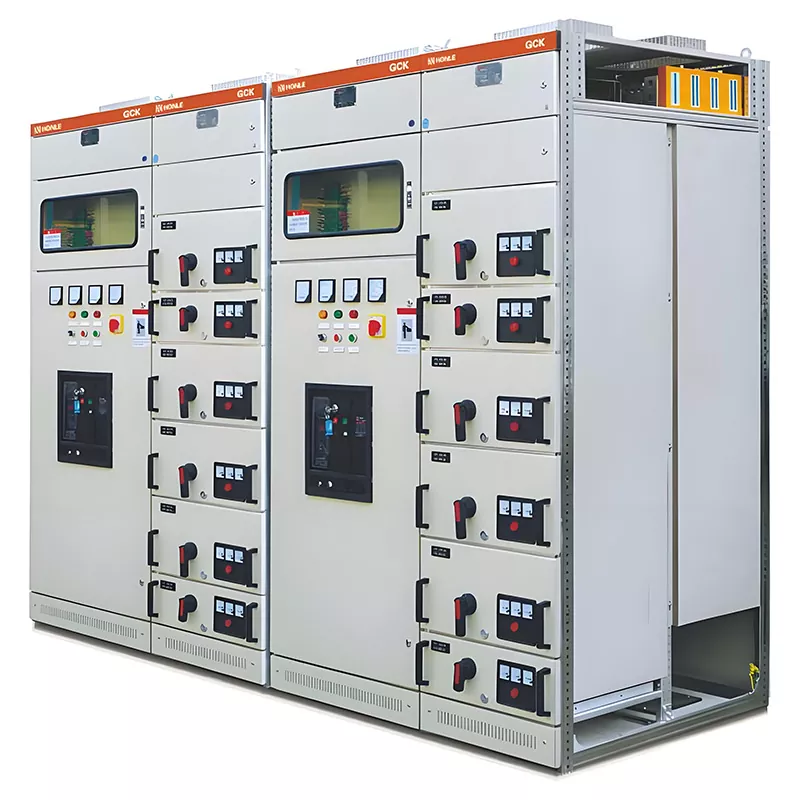

GCK Alçak Gerilim Hücresi

HUAJIDIAN GCK alçak gerilim şalt sistemi, kolay bakım için çekmeceli bir çekmece tasarımı kullanır. Motor başlatma/durdurma kontrolünü ve kısa devre/aşırı yük korumasını yönetmek için giriş besleyici kabinleri, besleyici çekmece kabinleri ve ölçüm kabinleri dahil olmak üzere esnek konfigürasyonlara olanak tanır. Yüksek kapasiteli güç dağıtım odaları için ana akım modüler alçak gerilim çözümüdür.

Tek noktadan güç dağıtım çözümlerinin güvenilir bir sağlayıcısı olarak, çeşitli katma değerli özelleştirme hizmetleri sunuyoruz: standart dışı kabin boyutları, özel korozyon önleyici/nem geçirmez uygulamalar ve uzaktan iletişim ve çevrimiçi enerji izleme modüllerinin entegrasyonu. Ayrıca ekipmanın sahanın yük düzeniyle uyumlu olmasını sağlamak için ücretsiz proje öncesi saha araştırmaları da sağlıyoruz.

Her ünite 3C sertifikası, fabrika uygunluk sertifikası ve birincil sistem şemasıyla birlikte gelir. Kabin sacı 2 yıl garantilidir; dahili bileşenler ise orijinal üretici garanti standartlarına uygundur; ömür boyu teknik danışmanlık ve yedek parça tedariği de sağlıyoruz.

Uygulama Senaryoları

1. Tuz spreyine maruz kalan endüstriyel tesisler, kimya fabrikaları ve kıyı atölyeleri

2. Büyük ticari kompleksler ve ofis binaları

3. Kentsel raylı ulaşım ve belediye yeraltı hizmet tüneli projeleri

4. Endüstriyel komplekslerdeki merkezi motor kontrol alanları ve güç dağıtım/ölçüm odaları

MODELİ

Temel Elektrik Teknik Parametreleri

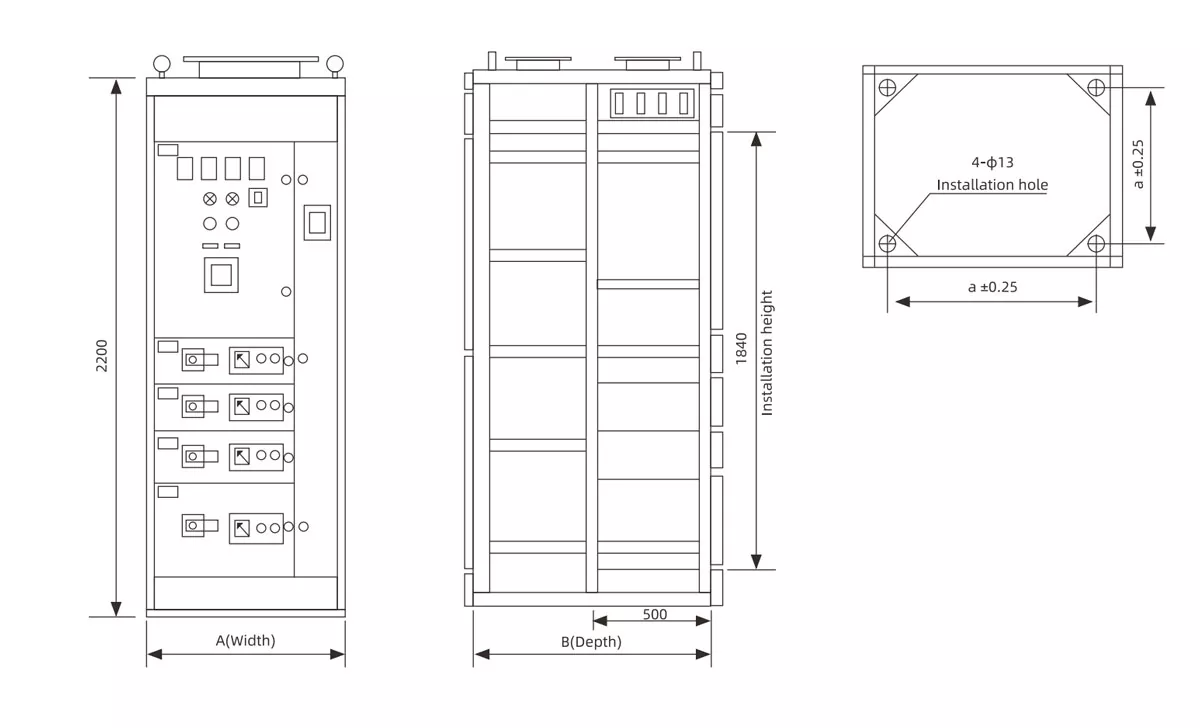

Yapısal Tasarım ve Temel Özellikler

1. 8MF Profil Cıvata Montajlı Dolap (Kaynaksız)

Kabin, standart 8MF soğuk şekillendirilmiş profiller ve cıvatalar kullanılarak monte edilerek, kısa devre elektromanyetik kuvvetlerin neden olduğu deformasyona dayanabilen, yüksek mekanik dayanıma sahip, kaynaksız bir çerçeve oluşturulur.

Kabin panelleri soğuk haddelenmiş çelikten yapılmış olup, üstün korozyon ve yaşlanma direnci için dekapaj, fosfatlama ve epoksi elektrostatik püskürtme ile işlenmiştir ve dağıtım odalarında uzun süreli kullanım sırasında paslanma veya boya soyulma olmadan dayanıklılık sağlar. Gelecekteki yükseltmeleri ve değişiklikleri kolaylaştırmak için modüler kesikler önceden ayrılmıştır.

2. Üç Pozisyonlu Emniyetli Kilitleme Çekmeceleri

- Servis Konumu: Çekmece tamamen takılı; hem ana hem de ikincil kontrol devreleri bağlanır ve normal çalışma sağlanır.

- Test Konumu: Ana devre bağlantısı kesildi; aşağı yöndeki yükleri harekete geçirmeden test/devreye alma için enerji verilen ikincil devre.

- Bağlantısız Konum: Çekmece tamamen çekilmiş; hem ana hem de ikincil devrelerin enerjisi kesilir, böylece bakım ve bileşen değişimi güvenliği sağlanır.

Çekmeceye enerji verildiğinde zorla çekilmeyi önleyen ve güvenlik tehlikelerini ortadan kaldıran mekanik kilitleme mekanizmasıyla donatılmıştır.

Temel Ürün Avantajları

1. Kapasite Artışı ve Güçlendirmede Daha Düşük Maliyet

Standartlaştırılmış çekmece ünitesi spesifikasyonları, ana dolap çerçevesini değiştirmeden yalnızca ek çekmece modülleri takarak yük kapasitesinin artırılmasına olanak tanır ve bu da sabit tip GGD dolaplara göre çok daha düşük yenileme maliyetlerine yol açar.

2. Daha Yüksek Alan Kullanımı

Aynı dış boyutlara sahip olan GCK alçak gerilim şalt sistemi, sabit kabinlere göre %60 daha fazla çıkış devresini barındırır, güç dağıtım odasının kapladığı alanı azaltır ve inşaat mühendisliği maliyetlerinden tasarruf sağlar.

3. Güçlü Çevresel Uyumluluk

Standart modeller geleneksel iç mekan ortamlarına uygundur; Kimya tesisleri, yer altı hizmet tünelleri ve yüksek oranda tuz sisine maruz kalan kıyı alanları gibi zorlu koşullar için özelleştirilmiş IP54 korozyon önleyici kabinler mevcuttur.

4. Akıllı Yükseltmeleri Destekler

Veri yüklemeyi ve uzaktan arıza alarmlarını etkinleştirmek için uzaktan iletişim ve çevrimiçi enerji tüketimi izlemeye yönelik modüller eklenebilir ve akıllı fabrikalar ve akıllı binalar için dijital dönüşümü kolaylaştırır.

Gerçek Dünya Proje Örnekleri

Durum 1: Shandong'daki Kıyı İnce Kimya Tesisi

Yüksek nem ve şiddetli tuz sisi korozyonu nedeniyle tesis, HUAJIDIAN'ın özelleştirilmiş IP54 korozyon önleyici GCK alçak gerilim şalt cihazının 32 ünitesini tedarik etti. Kalınlaştırılmış korozyon önleyici kaplamalara ve sızdırmaz çekmece tasarımlarına sahip üniteler, dört yıl boyunca paslanma veya izolasyonda bozulma olmadan sürekli olarak çalıştı. Bireysel üretim hatlarındaki motorlar, tesis genelinde elektrik kesintisi olmadan bakım için geri çekilebilir, böylece arıza süresinden kaynaklanan kayıplar önceki sabit kabinlere kıyasla %70 oranında azalır.

Durum 2: Jiangsu'daki 38 Katlı Ticari Ofis Binası

Yeraltı güç dağıtım odası, HVAC sistemleri, asansörler, aydınlatma ve yangın güvenliği ekipmanları için güç dağıtımını sağlayan 18 standart IP30 kabinle donatılmıştır. Yüksek yoğunluklu çekmece düzeni, güç dağıtım odasında yaklaşık 20 m² inşaat mühendisliği alanından tasarruf sağlar; Enerji tüketimi izleme modülüyle donatılmış mülk yönetimi, yoğun/yoğun olmayan kullanımı optimize etmek ve elektrik maliyetlerini azaltmak için gerçek zamanlı elektrik verilerini görüntüleyebilir.

SSS

S1: GCK alçak gerilim şalt sistemi kimya tesislerinde veya tuz püskürtme ortamlarının bulunduğu kıyı bölgelerinde kullanılabilir mi?

A1: Evet. Kalınlaştırılmış epoksi kaplı dolaplar, kapalı çekmeceler ve tuz spreyine dayanıklı yüzey işlemleri içeren yüksek korumalı versiyonlar (IP40, IP54) mevcuttur; bu da onları kimya atölyeleri, yer altı hizmet tünelleri ve kıyı tesisleri için uygun hale getirir; standart IP30 versiyonu yalnızca aşındırıcı gaz içermeyen kuru iç mekan güç dağıtım odaları için uygundur.

S2: GCK çekmeceli şalt cihazı ile GGD sabit şalt cihazı arasındaki kapasite artışı ve giden devre sayısı açısından farklar nelerdir?

Cevap2: İki temel fark vardır: Birincisi, GCK çekmeceleri standartlaştırılmıştır; Yeni yüklerin eklenmesi, dolap çerçevesini değiştirmeden ek bir çekmecenin kurulmasını gerektirir; bu da GGD birimlerinin yarısından daha az değişiklik maliyetine yol açar. İkincisi, aynı boyuttaki kabinler için giden devrelerin sayısı %60 artırılarak güç dağıtım odasına yönelik inşaat mühendisliği yatırımı önemli ölçüde azalır.
