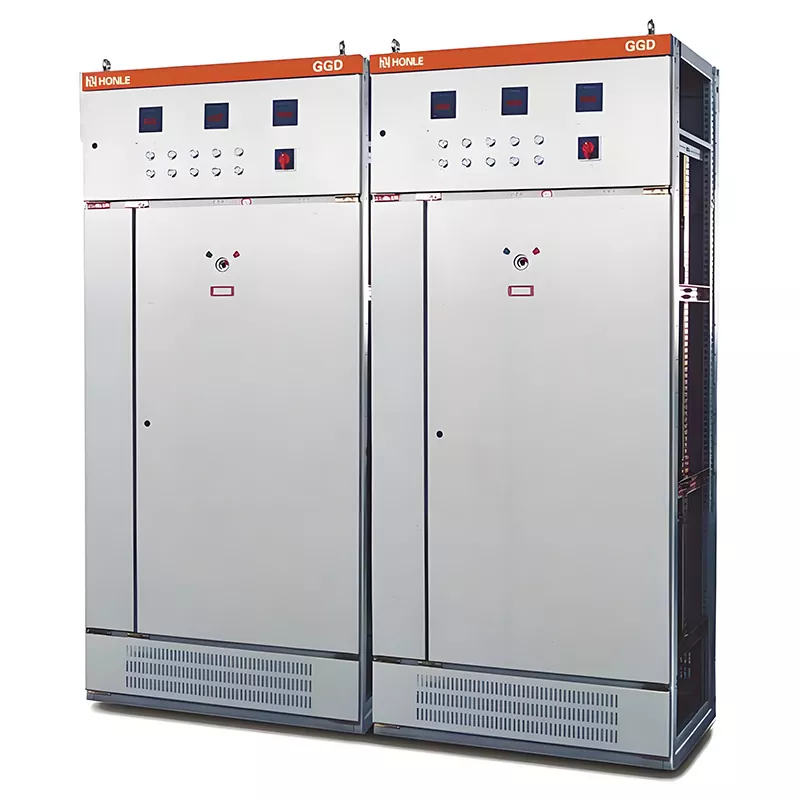

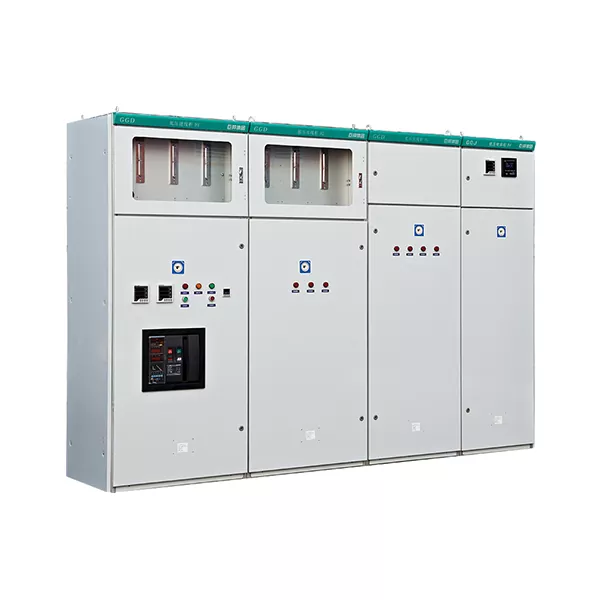

GGD Alçak Gerilim Hücresi

HUAJIDIAN GGD alçak gerilim şalt sistemi, onlarca yıllık üretim deneyimini, standart üretim hatlarını ve sıkı kalite kontrolünü birleştirir. Güvenlik, dayanıklılık ve akıllı yükseltme ihtiyacını dengeleyerek endüstriyel, ticari, konut ve enerji altyapısı sektörlerindeki güç dağıtım ihtiyaçlarını karşılar. Çok sayıda gerçek dünya projesinde kararlılığı kanıtlanmış ve tamamen sertifikalı ekipman, yerli ve yabancı müşterilere alçak gerilim güç dağıtımı için uygun maliyetli, uzun ömürlü bir çözüm sunuyor.

Sac metal atölyeleri, montaj hatları ve açılışta eskitme testleri de dahil olmak üzere tam proses kalite kontrolü içeren kendi kapsamlı üretim tesislerimizi işletiyoruz. Ürünler eksiksiz 3C sertifikası, fabrika uygunluk sertifikaları ve sistem şemalarıyla birlikte gelir. Güvenilir bir küresel tedarikçi olarak standart dışı boyutlar, korozyona/patlamaya dayanıklı tasarımlar ve akıllı dağıtım yükseltmeleri gibi özelleştirme seçeneklerinin yanı sıra saha araştırmaları, çözüm optimizasyonu ve kurulum rehberliği gibi uçtan uca hizmetler sunuyoruz. Çok sayıda başarılı proje uygulaması, kısa devreye dayanıklılık özellikleri, çeşitli koruma dereceleri ve bölümlere ayrılmış izolasyon dahil olmak üzere ekipmanın güvenilirliğini doğrulamaktadır.

Ürüne Genel Bakış

GGD serisi, HUAJIDIAN tarafından bağımsız olarak geliştirilen, ulusal GB7251 standardı ve uluslararası IEC60439 standardına uygun olarak tasarlanmış iç mekan, sabit tip alçak gerilim güç dağıtım kabinlerinden oluşur:

1 Uygulanabilir Güç Şebekesi: 50Hz endüstriyel frekans, 400V nominal gerilim dağıtım sistemleri.

2 Akım Aralığı: 630A–3150A; 3150A'e kadar ana bara kapasitesi (talep üzerine ayarlanabilir).

3 Temel Fonksiyon: Güç dağıtımı, aşırı yük ve kısa devre koruması ve motor başlatma/durdurma kontrolü.

4 Esnek Konfigürasyon: Entegre bir alçak gerilim güç dağıtım sistemi oluşturmak için gelen besleme kabinleri, çıkış besleme kabinleri ve reaktif güç kompanzasyon kabinleri ile birleştirilebilir.

5 Uygulama Senaryoları: Enerji santralleri, trafo merkezleri, sanayi ve maden sahaları, gıda işleme tesisleri, ticari kompleksler ve yüksek katlı konut binaları.

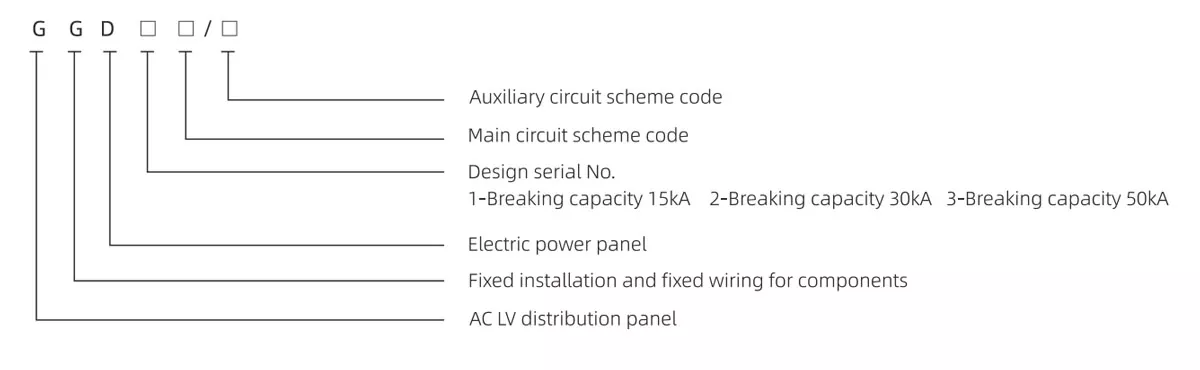

MODELİ

HUAJIDIAN'ın Üretim Yetenekleri

1. Özel Sac Metal Atölyesi: Kabin kesme, bükme ve şekillendirme işlemlerini gerçekleştirir.

2. Özel Bileşen Montaj Hattı: İnsan hatasını en aza indirmek için standartlaştırılmış montaj prosedürleri.

3. Kapsamlı Gelen Malzeme Denetimi: Girişte bakır baraların, devre kesicilerin, çelik plakaların ve yalıtım bileşenlerinin titizlikle taranması.

4. Bitmiş Ürün Yanma Testi: Her kabin, gizli hataları ortadan kaldırmak için fabrikadan çıkmadan önce yüke dayalı yanma testine tabi tutulur.

5. Eksiksiz Teslimat Belgeleri: Her ünite, fabrika uygunluk sertifikası, tam 3C sertifikası ve özelleştirilmiş birincil ve ikincil sistem şemalarıyla birlikte gelir.

Standart ürünlere ek olarak tek noktadan özelleştirme hizmetleri de sunuyoruz: standart dışı boyutlar, korozyona veya patlamaya karşı koruma için yükseltmeler ve uzaktan iletişim modüllerinin ve enerji tüketimi izleme sistemlerinin kurulumu. We also provide on-site surveys, schematic optimization, and on-site technical guidance for installation.

Temel Teknik Özellikler

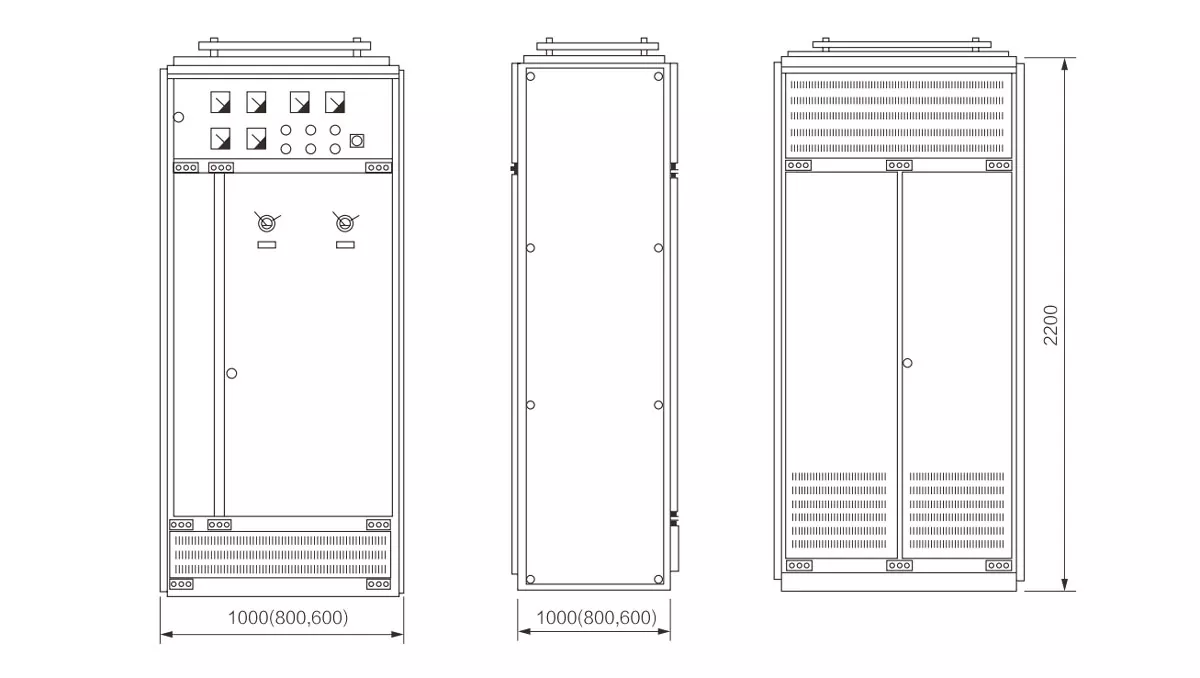

Modüler Dolap Yapı Tasarımı

1. Dolap Çerçevesi ve Paneller

Yapısal profiller önceden delinmiş 20 mm standart modüler montaj deliklerine sahiptir ve kapsamlı kaynak yerine cıvatalı montaj kullanır; bu, kısa devre olayları sırasında oluşan elektromanyetik kuvvetlere dayanabilecek yüksek mekanik dayanıklılık sağlar. Dolap kapıları ve yan paneller, yüksek kaliteli 1,5–2,0 mm soğuk haddelenmiş çelikten yapılmıştır ve asit ve alkali direnci ile soyulmaya veya paslanmaya karşı uzun süreli dayanıklılık sağlamak için çift katmanlı bir işlemle (fosfatlama/pas giderme ve ardından epoksi elektrostatik toz kaplama) işlenmiştir.

2. Busbar Üst Bölmesi

Üst kısımdaki bağımsız, yalıtılmış bir bara bölmesi, alev geciktirici PPO bara kelepçeleriyle (120°C ısı direncine sahip) sabitlenen T2 bakır ana baraları barındırır. Bu izole edilmiş bölme olası bara arızalarını barındırarak aşağıdaki bölümlerde bulunan bileşenlerin zarar görmesini önler.

3. Ön Fonksiyonel Birim Bölmesi

Öne bakan çalışma alanı, alet görüntüleme bölümü ve anahtar çalıştırma bölümüne bölünmüştür; şeffaf pencere, kapıyı açmadan aletlerin okunmasına ve anahtarlama durumunun kontrol edilmesine olanak sağlar. Çok devreli güç dağıtımını kolaylaştırmak için devre kesicileri, kontaktörleri, aletleri ve gösterge ışıklarını entegre eder.

4. Alt Kablo Bölmesi

Alt kısımdaki bağımsız kablolama odasında önceden kesilmiş kablo giriş/çıkış portları ve havalandırma panjurları bulunur. Güç ve kontrol kabloları, bakım sırasında müdahaleyi önlemek için ayrı ayrı yönlendirilirken, tabandaki yoğun havalandırma delikleri dahili çalışma sıcaklığını sürekli olarak düşürür.

Temel Ürün Avantajları

1. Üstün Kısa Devre Güvenliği Performansı

GGD alçak gerilim şalt cihazı, 50kA'ya kadar kısa süreli dayanım akımını destekler; bara ve bileşen seçimleri, kısa devre sıcaklık artışına yönelik simüle edilmiş testlere tabi tutulmuştur. Ani kısa devre durumunda kabin yapısının bozulmadan kalması ve bakır baraların erimemesi, güç dağıtım sistemlerinde yangın riskini önemli ölçüde azaltır. Bu, onu izabe tesisleri ve ağır sanayi tesisleri gibi yüksek güçlü darbe yüklerine sahip tesisler için uygun kılar.

2. Bölmeli İzolasyon ve Kapsamlı Elektrik Çarpması Koruması

Standart IP30 koruması, 2,5 mm'den büyük katı yabancı nesnelerin girişini ve gerilimli parçalarla yanlışlıkla parmak temasını önler. Bara, fonksiyonel ünite ve kablo bölmeleri tamamen izole edilmiştir; böylece bir bölgedeki arızanın diğer bölgelere yayılmaması sağlanır. İsteğe bağlı kapı kilidi elektrik kesme özelliği, bakım sırasında elektrik çarpması riskini ortadan kaldırır.

3. Düşük maliyetli genişletme ve değişiklik için ön erişim tasarımı

Tam ön erişim düzenine sahip olan tüm bileşenler ön tarafa monte edilmiştir; Parçaların değiştirilmesi veya kabloların yönlendirilmesi arka panelin çıkarılmasını gerektirmez. Standartlaştırılmış modüler montaj delikleri, çerçevede değişiklik yapılmadan gelecekte kapasite artırımına olanak tanıyarak arıza süresi ve yenilemeyle ilgili maliyetleri azaltır.

4. Zorlu çalışma koşullarına uygun geniş sıcaklık aralığı

Standart GGD alçak gerilim şalt cihazı, -5°C ila +40°C aralığındaki geleneksel ortamlar için uygundur. Yükseltilmiş IP54 dereceli muhafaza, kimya tesisleri ve yer altı otoparkları gibi yüksek nemli, tozlu veya aşındırıcı ortamlar için tasarlanmıştır ve önemli sıcaklık dalgalanmalarının olduğu alanlarda bile istikrarlı çalışmayı garanti eder.

Uygulama Senaryoları

1. Sanayi Sektörü: Metalurji ve madencilik, makine imalat tesisleri, kimya sanayi parkları ve gıda işleme atölyeleri; Takım tezgahları, hava kompresörleri ve fan motorları için güç dağıtımı ve kontrolü.

2. Ticari ve Konut Binaları: Yüksek katlı konut kompleksleri, ticari kompleksler ve ofis binası yer altı dağıtım odaları; aydınlatma, merkezi klima ve yangın pompaları için güç kaynağı ve kontrolü.

3. Enerji Altyapısı: Küçük ve orta ölçekli enerji santralleri ve bölgesel trafo merkezleri; Yardımcı tesis ekipmanları için alçak gerilim komple güç dağıtım sistemleri.

Gerçek Dünya Proje Örnekleri

1. Gansu İzabe Tesisi için 50kA Yüksek Kırma Kapasiteli GGD Projesi

Kuzeybatı Çin'deki bir demir dışı metal izabe tesisi, tesisin yüksek yük akımı dalgalanmaları ve sıkı kısa devre koruması gereksinimleriyle karşı karşıya olduğu atölyesi için ana dağıtım kabinleri olarak hizmet vermek üzere 48 adet HUAJIDIAN 1200A yüksek kesme kapasiteli GGD şalt cihazı tedarik etti. Ekipman, mahfaza deformasyonu veya bara aşırı ısınma arızası olmadan üç yıl boyunca sürekli olarak çalıştı; Ekibimiz saha araştırmaları, çözüm optimizasyonu ve yerinde kurulum rehberliği de dahil olmak üzere tüm süreci gerçekleştirdi.

2. Kıyı Kimya Parkı için IP54 Korozyona Dirençli GGD Projesi

Kıyıdaki bir kimya parkındaki yer altı pompa istasyonu, yüksek neme ve aşındırıcı gazlara dayanacak şekilde 26 adet özelleştirilmiş IP54 korozyona dayanıklı şalt cihazı tedarik etti. Kaplama işlemini geliştirdik ve yalıtımlı kablo rakorları taktık; ekipman 24 ay boyunca paslanma veya yalıtım bozulmasıyla ilgili herhangi bir sorun olmadan istikrarlı bir şekilde çalıştı.

SSS

S1: HUAJIDIAN GGD alçak gerilim şalt sistemi hangi özelleştirme hizmetlerini destekliyor?

A1: Üç temel özelleştirme alanı: ① Boyutsal özelleştirme: Kabin boyutlarının (uzunluk, genişlik, yükseklik) güç dağıtım odasının belirli alanına uyacak şekilde ayarlanması; ② Koruma yükseltmeleri: IP40/IP54 derecelendirmeleri, korozyon önleyici kaplamalar ve patlamaya dayanıklı yapısal takviye, kimya tesisleri ve madencilik operasyonları için uygundur; ③ Akıllı yükseltmeler: Uzaktan iletişim özelliklerinin, enerji tüketimi izlemenin ve otomatik reaktif güç kompanzasyon cihazlarının ön kurulumu. Ücretsiz hizmetler arasında yerinde incelemeler, çizim optimizasyonu ve yerinde kurulum rehberliği yer alır.

S2: Her HUAJIDIAN GGD ünitesinin teslimatına hangi yeterlilik belgeleri dahildir?

Cevap 2: Sevkiyat sırasında eksiksiz bir resmi belge seti sağlanır: fabrika uygunluk belgesi, tam 3C zorunlu sertifika raporu, elektrik sistemi şemaları, bara yerleşim şemaları ve bileşen özelliklerinin ayrıntılı bir listesi. Tüm belgeler, yurt içi elektrik şebekelerinin kabul standartlarını ve yurt dışı proje ihalelerinin gerekliliklerini karşılamaktadır.

S3: Standart IP30 kabin ile isteğe bağlı IP54 kabin arasındaki çevresel farklar nelerdir?

Cevap3: Standart IP30 modeli, elektrik santralleri, ofis binaları ve genel makine fabrikalarındaki temiz, kuru dağıtım odaları için uygundur ve öncelikle büyük katı nesnelere karşı koruma sağlar. IP54 modeli, sıçrayan suya ve ince toza karşı koruma sunarak yeraltı pompa odaları, kıyı kimya tesisleri ve tozlu maden sahaları gibi nemli veya aşındırıcı ortamlar için uygun hale getirir; bu ünitelerde sızdırmazlık contaları, su geçirmez kablo çıkışları ve gelişmiş pas önleyici kaplamalar bulunur.
