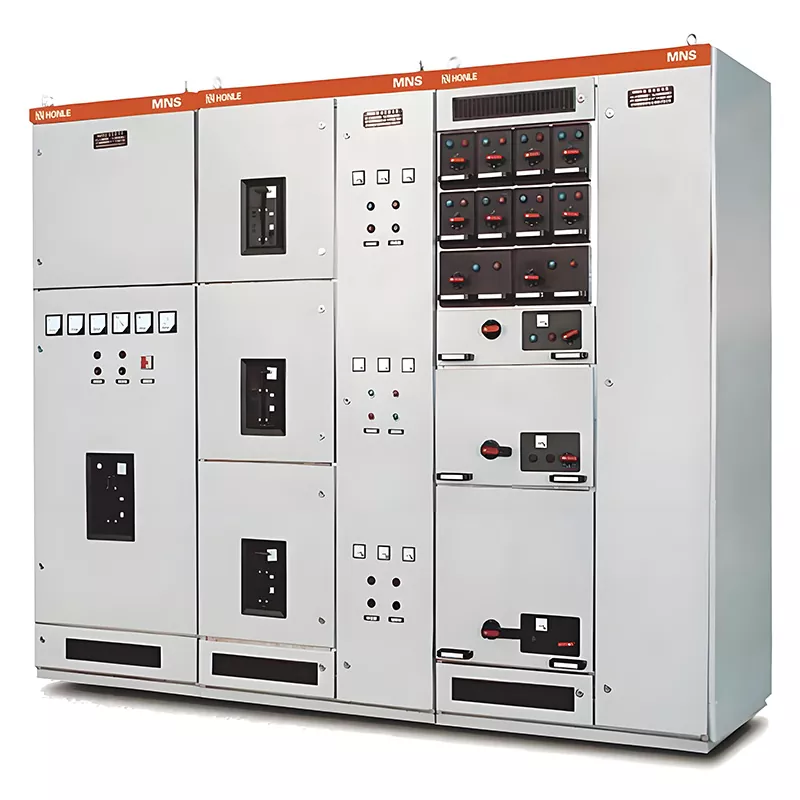

MNS Alçak Gerilim Hücresi

Kararlı güç dağıtımı, fabrikaların ve binaların sorunsuz çalışmasının temelidir; alçak gerilim çekmeceli şalt sistemi, tüm güç ağının güvenliğini, operasyonel verimliliğini ve istihbarat seviyesini doğrudan belirler. HUAJIDIAN, uzun yıllara dayanan endüstri deneyimine ve küresel müşteri geri bildirimlerine dayanarak tasarımları optimize ederek, GCK ve MNS serilerinin yanı sıra MNS alçak gerilim şalt sistemini de geliştirdi.

Bu ekipman 50/60Hz üç fazlı AC güç sistemleriyle uyumludur (nominal gerilimler 380V/400V/690V) ve güç iletimi ve dağıtımı, motor kontrolü ve reaktif güç kompanzasyonu için kullanılır. Geleneksel sabit dolaplardan farklı olarak çekmeceli çekmece yapısı, fonksiyonel üniteleri ana devreden fiziksel olarak izole eder. Arızalı bir ünite, tüm kabinin gücünü kapatmaya gerek kalmadan ayrı ayrı bakım için geri çekilebilir, bu da üretim hattının aksama süresi riskini önemli ölçüde azaltır.

Temel Ürün Avantajları

1. Standartlaştırılmış ve Modüler Dolap Düzeni

MNS alçak gerilim şalt sistemi, birleşik bir modüler düzenek kullanır; ana ve branşman baraları, hem yatay hem de dikey kablolamayı destekleyecek şekilde ayrı bölgelerde düzenlenmiştir. Çekmece devreleri ve fonksiyonel modüller, özel kabin yeniden tasarımlarına gerek kalmadan sahadaki yük gereksinimlerine göre esnek bir şekilde eklenebilir veya çıkarılabilir. Bu, üretim ve teslimat sürelerini önemli ölçüde kısaltır ve bu da onu aşamalı tesis genişletmeleri ve bina yenileme projeleri için ideal hale getirir.

2. Yüksek IP41 Koruması + İzoleli, Güvenli Çekmeceli Yapı

Kabin, 1 mm'den büyük katı yabancı nesneleri bloke eden ve toz girişini ve canlı parçalarla kazara teması önleyen bir IP41 koruma derecesine sahiptir. Bağımsız çekmeceler ünite ile ana devre arasında fiziksel izolasyon sağlar; bakım, yalnızca arızalı çekmecenin çıkarılmasını içerir, böylece yaygın elektrik kesintileri önlenir ve çalışma güvenliği artar.

3. Olağanüstü Kısa Devre Dayanım Yeteneği

Ana bara, 6300A maksimum nominal çalışma akımına, 100kA/1s kısa süreli dayanım akımına ve 220kA/0,1s tepe dayanım akımına sahiptir. Branşman baralarının standart ve güçlendirilmiş versiyonları mevcuttur: standart tip 105kA/0,1s tepe akımına dayanırken güçlendirilmiş tip 176kA/0,1s'ye ulaşır. Kısa devre arızası durumunda kabin yapısı ve baralar deformasyona karşı direnç göstererek ark sızıntısını önleyerek şebeke stabilitesini sağlar.

4. Akıllı İzleme Genişletmesi için Ayrılmış Arayüzler

Tüm MNS alçak gerilim şalt üniteleri, fabrika otomasyon platformları, akıllı bina güç dağıtım sistemleri ve enerji santrali merkezi kontrol sistemleriyle entegrasyona olanak tanıyan bilgisayar iletişim arayüzleriyle standart olarak gelir. Petrokimya tesisleri ve termik santraller gibi yüksek düzeyde otomasyona sahip ortamlarda bu üniteler, uzaktan veri toplamayı, operasyonel izlemeyi ve arıza erken uyarısını kolaylaştırarak insansız, akıllı güç dağıtım ağlarının oluşturulmasını destekler.

Temel Teknik Parametreler

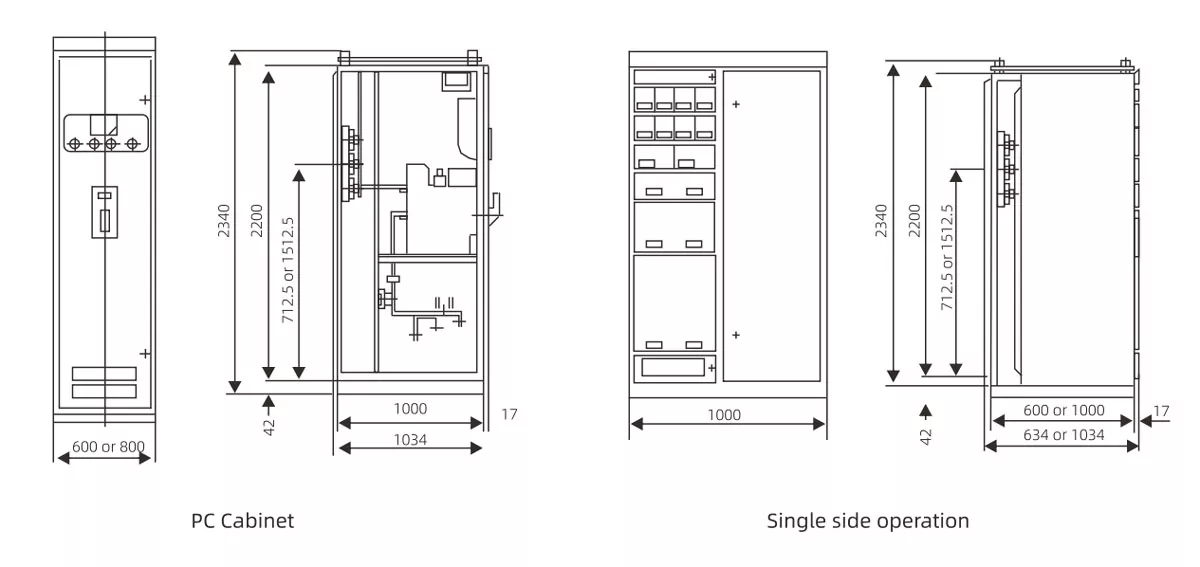

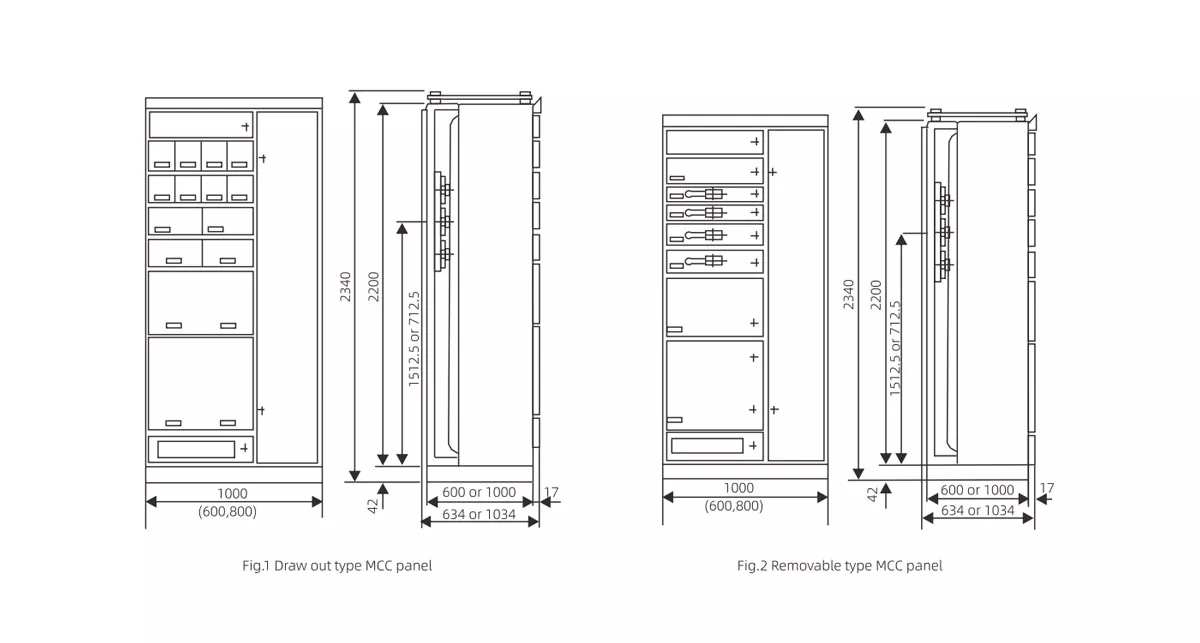

İÇ YAPI

Geçerli Çevre Koşulları

1. Ortam sıcaklığı: -5°C ila +40°C; 24 saatlik ortalama sıcaklık 35°C'yi aşmayan

2. Kurulum yüksekliği: ≤2000 metre; yalnızca iç mekan kullanımı için

3. Nem: Bağıl nem 40°C'de ≤%50; 20°C'de maksimum %90 nem; Sıcaklık dalgalanmalarının üstesinden gelmek için yoğuşma önleyici özelliklerle donatılmıştır

4. Kurulum dikeyliği: Kabin eğimi 5°'yi aşmamalıdır

5. Çalıştırma sahası: Yanıcı/patlayıcı ortamlar, şiddetli titreşim veya aşındırıcı kimyasal gazlar içeren alanlara kurulum yasaktır

Çoklu Endüstri Uygulamaları ve Gerçek Dünya Proje Örnekleri

Durum 1: Doğu Çin'deki Büyük Ölçekli Petrokimya Üssü İçin Enerji Dağıtımı Projesi

Yıllık üretimi 1,2 milyon ton olan bir kimyasal işleme tesisinde 28 adet HUAJIDIAN MNS alçak gerilim şalt cihazı kullanılıyor. Atölyenin motor kontrol merkezi olarak hizmet veren sistem, reaksiyon kaplarına ve transfer pompalarına sürekli güç beslemesi sağlar. IP41 dereceli kabinler kimyasal tozu etkili bir şekilde izole eder, güçlendirilmiş baralar motor çalıştırmalarından kaynaklanan aşırı akımlara dayanır ve iletişim arayüzleri tesisin DCS kontrol sistemiyle entegre olur; sistem üç yıldır herhangi bir kısa devre olayı olmadan stabil bir şekilde çalıştı.

Örnek Olay 2: 300 MW'lık Termik Santrale Yardımcı Güç Sistemi

Gücü su temini, kükürt giderme ve toz giderme üniteleri gibi yardımcı sistemlere dağıtmak için 35 adet GCS şalt cihazıyla donatılmıştır. 6300A ana bara, tam yükte çalışmayı desteklerken, yüksek kısa devre dayanım özelliği, ünitenin başlatılması ve kapatılması sırasında şebeke dalgalanmalarını azaltır. Akıllı arayüzler doğrudan tesisin merkezi kontrol platformuna bağlanarak gerçek zamanlı arıza alarmlarına olanak sağlar.

HUAJIDIAN: Kurumsal Güç ve Kalite Güvencesi

1998 yılında Wenzhou, Zhejiang'da kurulan marka, alçak gerilim şalt cihazları, halka ana üniteleri (RMU'lar), transformatörler, voltaj stabilizatörleri ve devre kesiciler dahil olmak üzere kapsamlı bir güç iletim ve dağıtım ürünleri yelpazesi sunmaktadır.

Yurt içi ve yurt dışı EPC projelerinin uzun vadeli tedarikçisi olan şirket, ISO9001 kalite yönetim sistemi sertifikasına ve CE güvenlik sertifikasına sahiptir. Hammaddeleri, yarı mamulleri ve nihai ürünleri kapsayan eksiksiz bir kalite kontrol süreciyle kendi standart fabrikamızı işletiyoruz; Her şalt sistemi ünitesi fabrikadan çıkmadan önce kapsamlı elektrik performans testlerine tabi tutulur.

Profesyonel teknik ekibimiz, güç dağıtım şeması tasarımı, yerinde kurulum rehberliği ve ömür boyu teknik destek dahil olmak üzere tek elden hizmetler sunmaktadır. Önce kaliteye önem veren ürünlerimiz dünya çapındaki pazarlara ihraç edilmektedir.

SSS

S1: HUAJIDIAN MNS alçak gerilim şalt sistemi daha sonra genişletilebilir mi ve ünite başına maksimum devre sayısı nedir?

Yanıt 1: Şalt donanımı tamamen modüler bir tasarıma sahip olup, yerinde kurulumdan sonra bile fonksiyonel çekmece ünitelerinin esnek bir şekilde eklenmesine veya çıkarılmasına olanak tanır. Dolap çerçevesini değiştirmeye gerek yoktur; ek çekmece modüllerinin takılması yeterlidir. Ana ve branşman baraları, ayrılmış genişletme arayüzleriyle donatılmıştır ve sistem yükseltmelerinin süresini ve maliyetini önemli ölçüde azaltır.

S2: GCS sistemi için standart ve güçlendirilmiş branşman baraları arasında nasıl seçim yapmalıyım?

Cevap2: Standart şube barası, ofis binaları ve tekstil fabrikaları gibi hafif yüklü uygulamalar için uygun olan 105kA/0,1s'lik bir tepe dayanım değeri sunar. Güçlendirilmiş versiyon 176kA/0,1s'ye dayanıklıdır ve bu da onu petrokimya tesisleri, metalurji tesisleri ve büyük enerji santrallerinde bulunan yüksek etkili kısa devre ortamları için ideal kılar. Teknik ekibimiz, tesisinizin kısa devre akımı parametrelerine göre uygun bara özelliklerini ücretsiz olarak önerebilir.

S3: MNS alçak gerilim şalt cihazı, özelleştirilmiş akıllı izleme işlevlerini destekliyor mu ve hangi iletişim protokolleri uyumludur?

Cevap3: Tüm kabinler ayrılmış bağımsız iletişim arayüzlerine sahiptir ve özelleştirilmiş akıllı izleme modüllerinin kurulumunu destekler. Enerji endüstrisindeki ana akım iletişim protokolleriyle uyumlu olup, uzaktan kontrol ve anormallik uyarılarının yanı sıra voltaj, akım, kabin sıcaklığı ve arıza sinyalleri de dahil olmak üzere uzaktan veri aktarımına olanak tanır. Talep üzerine ikincil kablolama ve izleme sistemleriyle entegrasyona yönelik çözümler de sunulabilir.

Birincil devre teknik parametresi (Dw45'e göre)

Not:

1.Dikey baranın akımı son derece 2000A@+35°C'ye kadardır; (+40°C soğutucu ile)

2.Gerektiğinde özel tasarımda IP54 koruma derecesi dikkate alınır.
