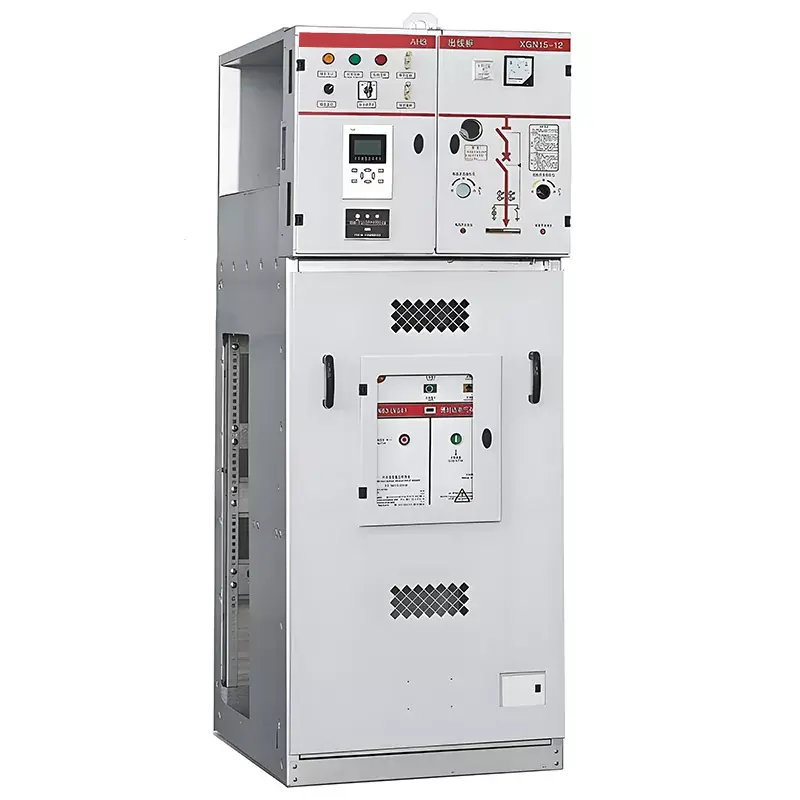

11kV 13.8kV 3 Yollu Halka Ana Ünite

Huajidian 11kV 13.8kV 3 Yollu Halka Ana Ünitesi, yükseltme için optimize edilmiş SF6 gaz yalıtımlı halka ana ünitesidir orta gerilim güç dağıtım sistemleri. Geleneksel ürünlerle karşılaştırıldığında bu ürün genel performansı optimize eder yapı ve boyutlar, büyük boyut, uygunsuz kurulum ve kötü çevre gibi sorunları çözme geleneksel dolapların uyarlanabilirliği. Üretim sürecinde otomatik robotik kol kaynağı ve yüksek hassasiyet kullanılıyor Hammadde işlemeden üretime kadar tüm süreç boyunca hassas kontrol sağlayan sızıntı tespit ekipmanı bitmiş ürün teslimatı, ekipmanın stabilitesini ve ömrünü garanti eder.

Güvenilir bir güç dağıtım ekipmanı tedarikçisi olarak bu 10kV SF6 halka ana ünitesi standart olarak SF6 ile birlikte gelir hem iç hem de dış mekan kurulumlarını destekleyen gaz yalıtımlı metal mahfazalı devre kesiciler ve kablo anahtarları ve zorlu koşullar altında istikrarlı çalışma. Ürün, konut güç dağıtımı da dahil olmak üzere tüm senaryoları kapsar. ticari güç kaynağı, endüstriyel üretim ve yeni enerji şebekesi bağlantısı ve ayrıca standart dışı destekleri de destekler özelleştirme, özel ring ana ünite güç dağıtım çözümlerinin müşterinin saha koşullarına göre uyarlanması ve teknik gereksinimler.

Temel Avantajlar ve Özellikler:

1. Yüksek kaliteli malzemeler, sağlam ve dayanıklı yapı

Dolap gövdesi, çoklu hassas bükme işlemleriyle şekillendirilmiş 2mm kalınlığında galvanizli çelik levhadan yapılmıştır. genel yapısı basit ve sağlam olup zarif bir görünüme sahiptir. Mükemmel korozyon ve paslanma özelliğine sahiptir Direnç ve mekanik koruma performansı, dış çevre erozyonuna ve mekanik olarak etkili bir şekilde direnir uzun vadeli istikrarlı çalışmayı garanti eder ve ekipmanın ömrünü önemli ölçüde uzatır.

2. Rahat Kullanım ve Bakım için Modüler Bağımsız Düzen

11kV ve 13.8kV 3 Yollu Halka Ana Üniteler, açık ve düzenli bir şekilde bağımsız olarak ayrılmış fonksiyonel ünitelere sahiptir. düzen. Modüler tasarım, modüller arasındaki karşılıklı etkileşimi önler. Günlük denetimler, arıza onarımları ve parçalar değiştirmeler basittir, çalışma ve bakım verimliliğini etkili bir şekilde artırır ve kullanıcıların daha sonraki masraflarını azaltır işletme ve bakım maliyetleri.

3. Esnek Yapılandırma ve Çeşitli Çalışma Modları

Ana anahtar, ABB SFL12 SF6 yük anahtarını veya Huajidian'ı seçen ikili konfigürasyon seçeneklerini destekler kendi geliştirdiğimiz FLN3612D SF6 yük anahtarı. Proje gereksinimlerine bağlı olarak ABB HAD/US serisi SF6 devre kesiciler veya VD4S vakumlu devre kesiciler de eklenebilir. Hem manuel hem de elektrikli çalışma modlarına uyumludur, çeşitli saha koşullarına ve akıllı güç dağıtım inşaatı ihtiyaçlarına uyum sağlama.

4. Yüksek Uyarlanabilirlik, Çoklu Senaryolara Uygun

Hem iç hem de dış mekan kullanımı için tasarlanan bu ürün, yüksek sıcaklık ve sıcaklık gibi karmaşık ortamlarda stabil şekilde çalışabilir. nem. Ekipman, toz ve yabancı nesne girişini etkili bir şekilde önleyen IP3X koruma derecesine sahiptir ve Dış mekan ve endüstriyel ortamlarda uzun vadeli güvenilirlik sağlar.

Detaylı Teknik Parametreler

Kullanım Ortamı ve Boyutlar

1. Geçerli Çevre Koşulları

Uzun süreli istikrarlı çalışmayı sağlamak için geçerli çevresel gereksinimler aşağıdaki gibidir: Ortam sıcaklığı: -25°C~+40°C; Yükseklik: ≤1000m; Günlük ortalama bağıl nem ≤%95, Aylık ortalama bağıl nem ≤%90. Çalışma alanı yanıcı ve patlayıcı maddelerden, aşındırıcı kimyasallardan ve sık sık şiddetli Titreşimler ve güçlü darbeler, onu çoğu kentsel ve endüstriyel güç dağıtım senaryosu için uygun hale getirir.

2. Genel Boyutlar

Ana Uygulama Senaryoları

11kV 13.8kV 3 Yollu Halka Ana Ünitesi sivil, endüstriyel, altyapı ve yeni enerji alanlarında yaygın olarak kullanılmaktadır. Konut topluluklarını, ticari merkezleri, kentsel sokak aydınlatması güç kaynağını, fabrika güç dağıtımını kapsayan, ve otomatik üretim hattı güç kaynağı. Demiryolları gibi önemli altyapı projelerine de uygundur. tüneller, havalimanları ve hastanelerin yanı sıra rüzgar santralleri ve fotovoltaik enerji santrali şebekeye bağlı projeler, çeşitli senaryolar için güvenli ve istikrarlı orta gerilim güç dağıtımı sağlar.

Gerçek Uygulama Durumları

Huajidian, Doğu Çin'deki dağıtılmış bir fotovoltaik enerji santrali projesinde 13,8kV'luk üç devreli bir halkayı özelleştirdi Güç istasyonu şebeke bağlantısı ve dağıtım kontrolü için ana ünite. Ürün aralıklı çıkışa uyum sağlar Fotovoltaik enerji üretiminin özellikleri, güvenli izolasyon ve gücün istikrarlı şebeke bağlantısının sağlanması yeni enerji gücünün ana şebekeye verimli bir şekilde entegre edilmesini sağlayan üretim ekipmanı. Ekipman var bugüne kadar hiçbir arıza olmadan çalıştırıldı ve yeni enerji şebekesinin katı güç kaynağı standartlarını tam olarak karşıladı bağlantı.

SSS

S1: Halkanın SF6 yük anahtarı versiyonu ile vakum devre kesici versiyonu arasındaki farklar nelerdir? ana ünite ve sırasıyla hangi senaryolar için uygundurlar?

C: SF6 yük kesiciler, aşağıdaki gibi yaygın senaryolara uygun olarak daha düşük yapılandırma maliyetleri ve istikrarlı performans sunar: konut toplulukları, ticari aydınlatma ve genel endüstriyel güç dağıtımı, sık görülen günlük yükü karşılıyor kesinti ihtiyaçları. VD4S vakumlu devre kesiciler, ABB SF6 devre kesicilerle yapılandırıldığında daha güçlüdür. kesme kapasitesi (50kA'ya kadar) ve mükemmel arıza direnci, onları yüksek güvenilirliğe sahip güç için daha uygun hale getirir hastaneler, veri merkezleri, yeni enerji santralleri ve yüksek yüklü sanayi parkları gibi tedarik senaryoları.

S2: Bu 11kV 13.8kV 3 Yollu Halkalı Ana Ünite, yerinde özelleştirmeyi ve parametre ayarlamasını destekliyor mu?

C: Evet. Profesyonel bir halka ana ünite fabrikası olarak Huajidian, tam boyutlu kişiselleştirilmiş özelleştirme sağlar hizmetler. Nominal akım, koruma konfigürasyonu, çalışma yöntemi, kabin boyutu ve aksesuarlar ayarlanabilir yerindeki voltaj seviyesine, yük boyutuna ve kurulum ortamına göre. Özel teknik çözümler, CAD inşaat çizimleri ve doğru alıntılar da mevcuttur.

S3: Ekipmanın ömrü ve günlük bakım döngüsü nedir?

C: Ürünün 2000 devirlik mekanik ömrü ve yük için 100 devirlik tam kapasite kırılma ömrü vardır. kırıcı. Standart çalışma koşullarında tasarım ömrü 15 yılı aşmaktadır. Rutin Bakım Öneriler: Her 3 ayda bir görsel inceleme ve toz giderme işlemi gerçekleştirin; kapsamlı performans testleri yürütmek Hava geçirmezlik, devre direnci ve koruma fonksiyonları dahil olmak üzere her 12 ayda bir. Modüler yapı bakım zorluklarını önemli ölçüde azaltır ve ekipmanın kararlı çalışma döngüsünü etkili bir şekilde uzatır.

Satış Sonrası ve Özelleştirilmiş Hizmetler

Huajidian, tüm 11kV ve 13.8kV 3 Yollu Halka Ana Üniteleri serisi için tam döngülü, tek elden hizmet sunmaktadır. bir Profesyonel müşteri hizmetleri ekibi, teknik sorulara ve sorun giderme işlemlerine gerçek anlamda yanıt vermek için 7/24 hizmetinizdedir zaman. Doğru fiyat teklifleri, CAD kurulum çizimleri, eksiksiz teknik çözümler ve yerinde hizmet sunabiliriz. Proje gereksinimlerine dayalı rehberlik hizmetleri. Sürekli teknolojik yeniliğe ve kalite yükseltmelerine güvenerek, küresel müşteriler için özel orta gerilim güç dağıtım çözümlerini, çeşitli ihtiyaçlara uyum sağlayarak özelleştirebiliriz. Birden fazla endüstrinin ve senaryonun güç ihtiyaçları.
