Güç Sistemi 12kV, 630A
Sertifikalar IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

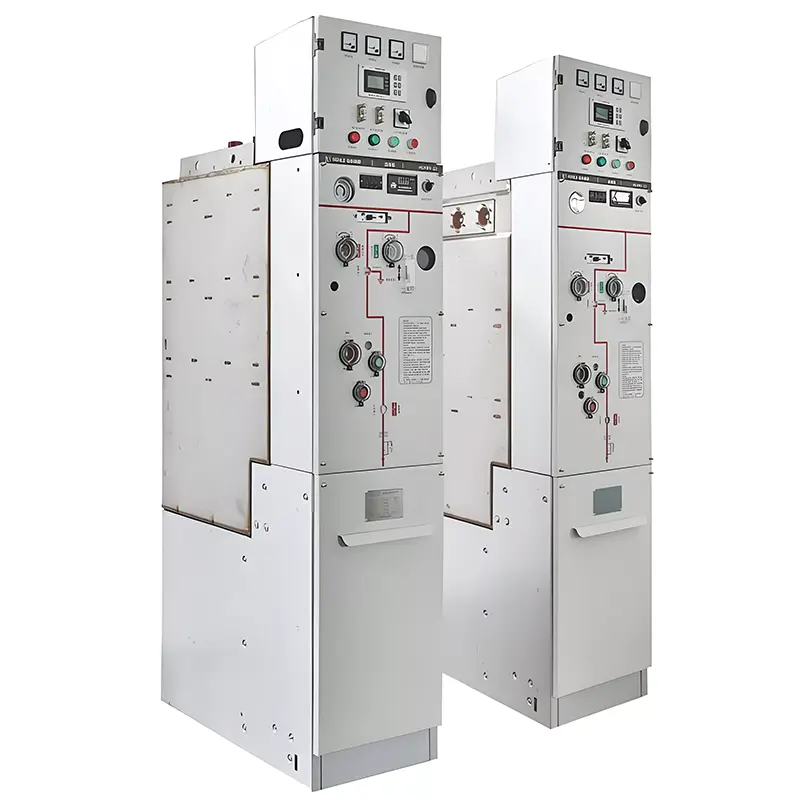

Huajidian 11kV SF6 GIS gaz yalıtımlı şalt cihazı son derece akıllı, çevre dostu ve dayanıklı bir halkadır Modern güç dağıtım sistemleri için özel olarak tasarlanmış ana ünite. Geleneksel SF6 yalıtımlıyla karşılaştırıldığında Bu ürün, yüksek derecede sera gazı olan SF6 yerine kuru hava ve nitrojen kullanır ve sıfır SF6 elde eder emisyonları, elektrik şebekesi işletiminden kaynaklanan karbon emisyonlarını önemli ölçüde azaltıyor ve olağanüstü yeşil ve enerji tasarrufu avantajları.
Ekipman, sensör edinimini entegre eden kompakt bir düzen ve standartlaştırılmış modüler tasarımı benimser, otomatik kontrol ve akıllı izleme teknolojileri. Güç alımını, dağıtımını, korumasını ve izleme fonksiyonları, istikrarlı çalışma ve güçlü anti-parazit yetenekleri sağlar. Tüm ürünler Tüm fabrika süreci boyunca sıkı kalite denetimi, istikrarlı ve güvenilir kaliteyi garanti eder. Farklı senaryolar için gücü kapsamlı bir şekilde kapsayan standartlaştırılmış ve özelleştirilmiş ürün çözümleri sağlanabilir. kentsel konut güç kaynağı, yeni enerji şebekesi bağlantısı, sanayi ve madencilik işletmelerindeki dağıtım ihtiyaçları, ulaşım merkezleri, tıbbi tesisler ve süpermarketler.
11kV SF6 GIS gaz yalıtımlı şalt sistemi, yalıtım ve ark söndürme ortamı olarak temiz hava ve nitrojen kullanır, SF6 sera gazı kirliliğini tamamen ortadan kaldırıyor. Ekipman mükemmel sızdırmazlık performansına sahiptir. Yalnızca 0,01 ppm'lik yıllık sızıntı oranı ve ≤150μL/L dahili nem içeriği, yurtiçi ve yurtdışı standartlarını karşılıyor yeşil enerji şebekesi inşaat standartları ve uzun vadeli düşük karbonlu, çevre dostu ve istikrarlı Güç dağıtım ekipmanının çalışması.
Yüksek hassasiyetli algılama, otomatik kontrol ve bilgi toplama sistemi ile donatılmış olup, izleme yapabilir. Ekipmanın çalışma durumu ve gerçek zamanlı olarak kısmi deşarj, arıza erken uyarısı ve uzaktan kontrolü mümkün kılar. o Şebeke otomasyonunun kendi kendini iyileştirme işlevlerini destekler, hat arızalarını hızlı bir şekilde tespit edip yalıtır, dağıtım ağının istihbarat seviyesi ve işletme ve bakım verimliliği.
Entegre modüler tasarımı benimseyen ekipman küçük bir alanı kaplar ve hem üst hem de yan genişlemeyi destekler Farklı kurulum alanlarına uyum sağlamak için kurulum yöntemleri. Ekipman 8 derecelik açıyla sağlam bir yapıya sahiptir. sismik tahkimat kabiliyetine sahiptir ve son derece dayanıklıdır. Devre kesicinin 10.000'e kadar mekanik ömrü vardır ayırma anahtarı ve topraklama anahtarının çalışma ömrü 3.000 döngüdür ve direnç başına Ana devrenin fazı ≤120μΩ olup, uzun süreli kararlı ve hatasız çalışma sağlar.
-40°C'den +50°C'ye kadar aşırı sıcaklık ortamlarında kararlı bir şekilde çalışabilir, rakımlardaki alanlar için uygundur. 4000 metre ve altı, yüksek nem ve zorlu hava şartlarına dayanıklıdır. Hava odası IP67'ye sahiptir koruma derecesine sahiptir ve kabinin dış kısmı IP4X koruma derecesine sahiptir; toz, su ve yabancı nesne girişi, böylece karmaşık iç ve dış mekan çalışma koşullarının ihtiyaçlarını karşılar.
- Nominal Gerilim: 12kV
- Nominal Frekans: 50Hz Üç Fazlı AC
- Sistem Tipi: Tek baralı/Tek baralı bölümlendirilmiş sistem
- Ortam Sıcaklığı: -40°C~+50°C
- Bağıl Nem: Günlük ortalama <%95, Aylık ortalama <%90
- Uygulanabilir Yükseklik: ≤4000 metre
- Sismik Dayanım: 8 derece
- Nominal Akım: 630A
- Ark Söndürme Yöntemi: Vakum Kesici
- Yalıtım Ortamı: Temiz hava/Azot
- Nominal Kısa Devre Kesme Akımı: 20kA
- 3s Nominal Kısa Süre Dayanım Akımı: Ana devre 20kA, Topraklama devresi 17/4kA
- 1 dk Güç Frekansı Dayanım Gerilimi: Faz-faz/Toprak 42kV, Kesme 48kV
- Yıldırım Darbe Dayanım Gerilimi: Faz-faz/Toprak 75kV, Kesme 85kV
- Kısmi deşarj: ≤20pC
- Dahili ark dayanım kapasitesi: 20kA/0,5s
- Yıllık gaz kaçağı oranı: 0,01ppm
- Sıfır basınçta çalışma: Sıfır gösterge basıncı altında normal çalışmayı destekler
- Üst genleşmeli devre kesici kabini/kablo kabini: 420×850×1950
- Üst genişleme PT kabini: 600×850×1950
- Yan genleşmeli devre kesici kabini/kablo kabini: 420×850×2000
- Yan genişletme PT kabini: 600×850×1950
Huajidian 11kV SF6 GIS gaz yalıtımlı şalt sistemi esas olarak endüstriyel ve endüstriyel alanlarda güç alımı ve dağıtımı için kullanılır. sivil kablo halka ağları ve dağıtım ağı terminal projeleri. Kentsel konut gücüne yaygın olarak uygulanabilir dağıtım, küçük trafo merkezleri, anahtarlama istasyonları, kablo branşman kutuları, kutu tipi trafo merkezleri, endüstriyel ve madencilik işletmeler, alışveriş merkezleri, havaalanları, metrolar, rüzgar santralleri, hastaneler, stadyumlar, demiryolları, tüneller ve diğer Sivil binalar, endüstriyel binalar gibi çeşitli orta gerilim enerji dağıtım senaryolarını kapsayan senaryolar üretim ve yeni enerji üretimi.
Chongqing'deki bir lojistik endüstri parkı, eskimiş ekipmanlar ve yetersiz güç kaynağı güvenilirliği nedeniyle sıkıntı çekiyordu. projesi eski ekipmanı Huajidian akıllı GIS şalt cihazıyla değiştirdi. Modüler tasarımından yararlanıyor ve hızlı kurulum, proje, ekipman değişimi ve şebeke bağlantısının devreye alınmasını kısa sürede tamamlayarak, parkın elektrik şebekesinin akıllı izlenmesi. Ürünün 20kA kısa devreye dayanabilme özelliği ve dahili Ark koruma performansı, endüstriyel yük dalgalanmalarının etkisine etkili bir şekilde direnç göstererek istikrarlı güç sağlar parkın üretim ve lojistik operasyonları için tedarik.
S1: Geleneksel SF6 ekipmanıyla karşılaştırıldığında bu GIS şalt cihazının temel çevresel avantajları nelerdir?
Geleneksel GIS ekipmanı, güçlü bir sera etkisine sahip olan SF6 gazına dayanır ve sızıntılar ciddi sorunlara yol açabilir. çevresel hasar. Bu Huajidian cihazı, çevre dostu yalıtım ortamı olarak saf hava ve nitrojen kullanıyor. SF6 kirliliği riskini tamamen ortadan kaldırır. Bu arada, ekipman mükemmel sızdırmazlık performansına sahiptir. 0,01 ppm kadar düşük yıllık sızıntı oranı, yeşil ve düşük karbon özelliklerini vurgulayarak onu ana akım haline getiriyor Modern yeşil akıllı şebekeler için ürünü yükseltin.
S2: Ekipman yüksek rakım ve düşük sıcaklık gibi aşırı ortamlarda normal şekilde çalışabilir mi?
Stabil bir şekilde çalışabilir. Ürün, zorlu çalışma koşulları için özel olarak tasarlanmıştır. -40°C ila +50°C arası sıcaklık aralığı, 4000 metre ve altındaki rakımlar için uygundur ve 8 derecelik sismik etkiye sahiptir Düşük sıcaklık, düşük basınç ve yüksek nem gibi zorlu ortamlara dayanabilen direnç kapasitesi. Aynı zamanda sıfır gösterge basıncıyla çalışmayı da destekleyerek hafif hava basıncı dalgalanmalarında bile normal çalışmaya olanak tanır. son derece yüksek operasyonel stabilite sergiliyor.
S3: Ürün özelleştirilmiş çözümleri ve satış sonrası teknik hizmetleri destekliyor mu?
Huajidian, tüm senaryolar için özelleştirilmiş çözümler ve tek elden teknik hizmetler sunar. Kullanıcının isteğine göre kurulum alanı, çalışma koşulları ve ızgara konfigürasyonu, ekipman genişletme yöntemlerini özelleştirebiliriz, parametre konfigürasyonları ve akıllı izleme fonksiyonları. Ayrıca aşağıdakiler de dahil olmak üzere tam süreçli bir hizmet sunuyoruz: satış öncesi çözüm tasarımı, satış içi kurulum rehberliği ve satış sonrası işletme ve bakım. Danışabilirsiniz Fiyat teklifleri, çizimler ve çözüm optimizasyonu hizmetleri almak için istediğiniz zaman bizimle iletişime geçin.
Huajidian, standartlaştırılmış fabrika üretim sisteminden ve kapsamlı teknik servis sisteminden yararlanarak dünya çapındaki kullanıcılara yüksek kaliteli 11kV SF6 GIS gaz yalıtımlı şalt sistemi ve ilgili hizmetler. Ürünü destekliyoruz özelleştirme, teknik koordinasyon, çizim sağlama ve yerinde rehberlik. Ürün teklifleri için parametre eşleştirme, vaka istişareleri vb. için lütfen web sitemiz veya yardım hattımız aracılığıyla istediğiniz zaman bizimle iletişime geçin.
