Güç Sistemi 12kV, 630A
Sertifikalar IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

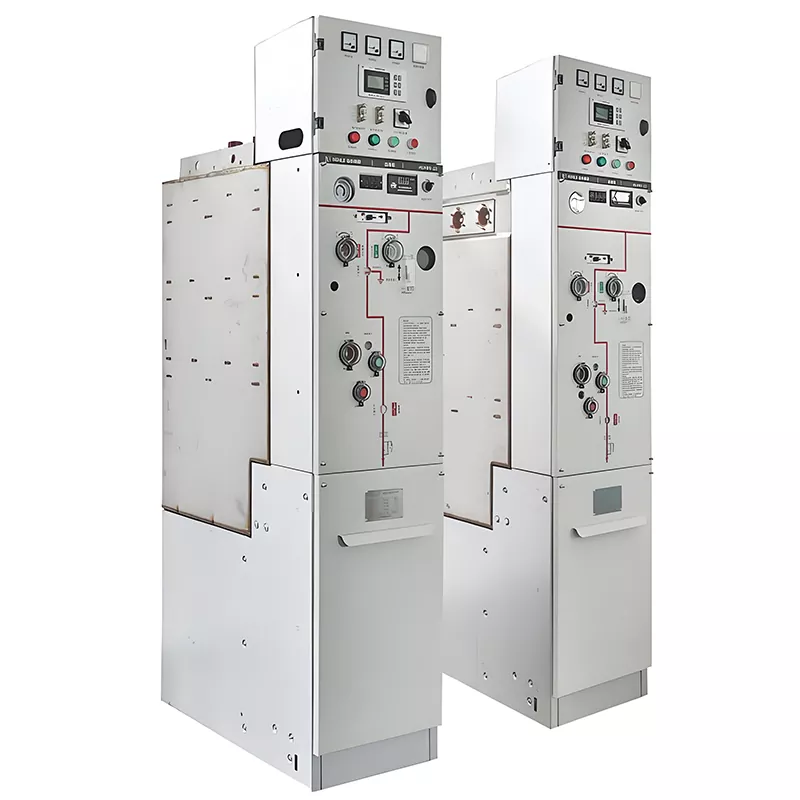

Huajidian Sf6 Yalıtımlı Halka Ana Ünitesi RMU 11kV, çevre dostu, yüksek voltajlı eksiksiz bir güç setidir. Ulusal ve endüstri standartlarını karşılayan ve 12kV, 50Hz üç fazlı AC iç mekana uygun dağıtım ekipmanı Güç dağıtım sistemleri. Üründe kükürt yerine çevre dostu kuru hava ve nitrojen kullanılıyor hekzaflorür (SF6) yalıtımı, tüm yaşam döngüsü boyunca sıfır SF6 sera gazı emisyonuna ulaşarak, çift karbonlu çevre politikalarıyla
Ekipman, yük anahtarlarını, topraklama anahtarlarını, kapsamlı koruma ve ölçüm birimlerini entegre eder ve Entegre güç dağıtım kontrolü, arıza koruması ve veri sağlayan akıllı izleme modülleri izleme. Kompakt yapısı, tamamen sızdırmaz koruması, bakım gerektirmeyen çalışması ve güçlü çevresel özellikleriyle uyarlanabilirliği, piyasada uzun süredir kanıtlanmış ve düşük karbonlu ürünler için ana akım ürün haline gelmiştir. güç şebekesi yükseltmeleri, onu mühendislik için tercih edilen yüksek kaliteli bir güç dağıtım ekipmanı tedarikçisi çözümü haline getiriyor Müşteriler.
|
Parametre Projesi |
Teknik Özellikler |
|
Nominal Gerilim |
12kV |
|
Nominal Frekans |
50Hz |
|
Nominal Akım |
630A |
|
Nominal Kısa Süreli Dayanım Akımı |
20kA, 25kA |
|
Nominal Kısa Devre Kesme Akımı |
20kA, 25kA |
|
Yalıtım Ortamı |
Kuru Hava / Yüksek Saflıkta Azot (Çevre Dostu) |
|
Koruma Seviyesi |
IP30 |
|
Çalışma Mekanizması |
Manuel / Elektrik Enerjisi Depolama |
|
Uygulanabilir Yükseklik |
≤1000m |
|
Çalışma Ortamı Sıcaklığı |
-10°C ~ +40°C |
|
Servis Ömrü |
30 yıldan fazla |
Ekipman, halka ağı, tek uçlu ve çift güç kaynağı dahil olmak üzere birden fazla güç kaynağı modunu destekler. hat segmentasyonunu, şebeke ara bağlantısını ve hızlı güç değişimini mümkün kılar. Bu, büyük ölçekli gücü etkili bir şekilde önler kesintileri giderir ve kentsel enerji dağıtım ağları, endüstriyel parklar ve yeni enerji projeleri
Dahili entegre koruma cihazı, anlık aşırı akım da dahil olmak üzere birden fazla koruma fonksiyonunu entegre eder. sıfır dizi, aşırı gerilim, düşük gerilim ve faz kaybı koruması. Arızalı hatların bağlantısını hızlı bir şekilde kesebilir Milisaniyelik bir sürede arızanın yayılmasını önler ve elektrik şebekesinin güvenliğini ve istikrarını önemli ölçüde artırır operasyon.
SF6 yalıtımlı halka ana ünitesi RMU 11kV, toplayan yüksek hassasiyetli bir veri toplama modülü ile donatılmıştır. Ekipman voltajı, akımı, gücü ve anahtar durumu hakkında gerçek zamanlı veriler. Uzaktan iletişimi, arka planı destekler izleme ve otomatik arıza alarmları, güç dağıtım ekipmanının gözetimsiz akıllı çalışmasına olanak tanır.
Toksik olmayan ve kirlilik içermeyen kuru hava ve nitrojen kullanarak SF6 sera gazı yalıtım teknolojisini tamamen terk eder yalıtım ortamı olarak sıfır sera gazı emisyonuna ulaşıyor. Bu, gaz gibi çevresel sorun noktalarını çözer Geleneksel ekipmanlarda sızıntı ve zor geri dönüşüm, projenin çevresel etki değerlendirmesini basitleştirir Süreç ve ulusal çevre koruma ve çift karbon geliştirme gereksinimlerine tamamen uygundur.
Dikey, entegre, modüler ve kompakt bir yapıyı benimseyen üst enstrüman kontrol alanına bölünmüştür, bir orta anahtar çalışma alanı ve bir alt kablo bağlantı alanı. Kabin CNC ile işlenmiştir ve yüksek sağlamlık sağlar ve koruma seviyeleri. Tek bir kabinin hacmi geleneksel halka ana ünitelere göre çok daha küçüktür ve daha fazla tasarruf sağlar Kurulum alanının %30'undan fazlası. Çoklu devrelerle esnek genişletmeyi destekler ve sınırlı uygulamalar için uygundur prefabrik trafo merkezleri ve küçük dağıtım odaları gibi kurulum senaryoları.
SF6 yalıtımlı halka ana ünitesi RMU 11kV, çift elektromekanik beş katlı kilitleme mekanizmasıyla donatılmıştır. Beş büyük yanlış çalışmayı önleyin: yük altında açma ve kapama, devre kesicilerin kazara açılması ve kapanması, Enerji verildiğinde topraklama kablolarının bağlanması, topraklama anahtarlarının kapatılması ve enerjilendirilmesi ve kazara giriş yapılması enerjilendirilmiş bölmeler. Dolap kapısı, anahtarlar ve topraklama mekanizması birbirine kilitlenerek, çalışırken açılması önlenir. bakım personeli için kapsamlı güvenlik sağlar.
Çekirdek anahtar ünitesi tamamen kapalı bir gaz kutusu yapısını benimser ve yalıtım kutusunun yeniden doldurulmasını veya bakımını gerektirmez. tüm ömrü boyunca gaz. Dış nemden, tozdan veya yoğuşmadan etkilenmez; çeşitli uygulamalar için uygundur. karmaşık iç mekan çalışma koşulları, daha sonraki bakım ve gaz değiştirme maliyetlerini önemli ölçüde azaltır. Ekipmanın servis ömrü 30 yılı aşabilir.
Gelen ve giden devrelerin sayısı, koruma parametreleri, iletişim konfigürasyonları ve kabin boyutlar proje gereksinimlerine göre özelleştirilebilir, böylece özel güç dağıtım çözümleri sağlanır. belediye mühendisliği, yeni enerji güç üretimi ve endüstriyel güç tüketimi senaryoları. Tüm ürünler var Tip testinden geçmiş, ulusal standartları karşılamış ve başarılı bir şekilde kabul edilip elektrik şebekesine bağlanabilir. ilgili yetkililer.
Yunnan Qujing Yeşil Enerji Şebekesi Projesi
Bu proje kentsel enerji dağıtım şebekesinin iyileştirilmesi ve yenilenmesi projesidir. Huajidian çevre dostu halka ana üniteleri geleneksel SF6 halka ana ünitelerinin yerini aldı ve kentsel anahtarlamanın dağıtım bağlantılarına uygulandı istasyonlar. Ürünün sıfır emisyonlu ve bakım gerektirmeyen özellikleri, karbon emisyonlarını etkili bir şekilde azaltır ve Elektrik şebekesinin işletme ve bakım basıncı. Ekipman, iki yıllık istikrarlı bir çalışma sürecinden geçmiştir. nemli ve karmaşık çalışma koşulları, istikrarlı güç kaynağı ve kentsel gücün akıllı izlenmesi dağıtım ağı, bölgesel bir düşük karbonlu enerji şebekesi gösterim standardı oluşturuyor.
S1: Kuru hava/azot yalıtımlı halka ana ünitelerin performansı, geleneksel SF6 halka ana ünitelerin performansıyla rekabet edebilir mi?
Cevap 1: Performans standartları tam olarak karşılıyor ve daha da avantajlı. Huajidian 11kV halka ana ünite kullanımı yüksek saflıkta çevre dostu gaz yalıtım teknolojisi. Yalıtım performansları, kısa devre dayanımları yeteneği ve kesme kapasitesinin tümü, güç dağıtım ekipmanı için 12kV ulusal standardını karşılar, tutarlıdır geleneksel SF6 ekipmanının performansıyla. SF6 gazının eskimesi, sızıntısı ve kirlenmesi gibi sorunların önüne geçer, ile karşılaştırıldığında daha güçlü çevresel uyumluluk, daha uzun hizmet ömrü ve üstün genel performans sağlar. geleneksel ürünler.
S2: Çevre dostu yalıtımlı halka ana ünite düzenli gaz testi ve bakım gerektiriyor mu?
Cevap2: Rutin gaz bakımı gerekmez. Çekirdek gaz kutusu entegre, tamamen sızdırmaz bir yapıya sahiptir ve ömür boyu sızıntı koruması ve yeniden doldurma ihtiyacını ortadan kaldırır. Geleneksel SF6 ekipmanının aksine, düzenli basınç testi, sızıntı tespiti ve gaz takviyesi, bu ekipman yalnızca günlük rutin gerektirir denetimler, daha sonraki bakım maliyetlerini ve insan gücü yatırımını önemli ölçüde azaltır.
S3: SF6 yalıtımlı halka ana ünitesi RMU 11kV, yüksek nem ve hava koşulları gibi karmaşık iç mekan koşullarına uyarlanabilir mi? yüksek toz seviyeleri?
A3: Evet, yapabilir. Ekipman IP30 yüksek koruma derecesine sahiptir ve tamamen yalıtılmış gaz kutusu tamamen izole edebilir harici toz, nem ve yoğunlaşma. -10°C'den +40°C'ye kadar değişen ortamlarda etkilenmeden stabil şekilde çalışabilir. iç mekan nemi ve toz birikimi nedeniyle yeraltı enerjisi gibi karmaşık senaryolar için uygun hale gelir dağıtım odaları ve yetersiz havalandırılan trafo merkezleri.
Huajidian, yüksek voltajlı çevre dostu enerjinin Ar-Ge ve üretimine derinden dahil olmuştur. On yılı aşkın bir süredir dağıtım ekipmanları. Standart ve modern bir üretim fabrikasına, tam bir sete sahiptir. Profesyonel test ekipmanları ve olgun bir teknik Ar-Ge ekibi, bağımsız olarak gelişmesini ve seri üretim çekirdek ekipmanları.
Tüm ürünleri sıkı tip testlerinden ve endüstri sertifikalarından geçmiştir ve ulusal güçte yaygın olarak kullanılmaktadır. şebekeler, yeni enerji ve belediye altyapı projeleri. Marka tek elden, tam süreçli hizmet sunuyor özelleştirilmiş çözümler, üretim, yerinde kurulum ve devreye alma ve satış sonrası bakımı kapsar. Yeşil güvenlik ve yüksek maliyet etkinliği ürün felsefesine bağlı kalan Huajidian, genel olarak güvenilir ürünler sunar Dünya çapındaki kullanıcılara güç dağıtım ekipmanı çözümleri.
