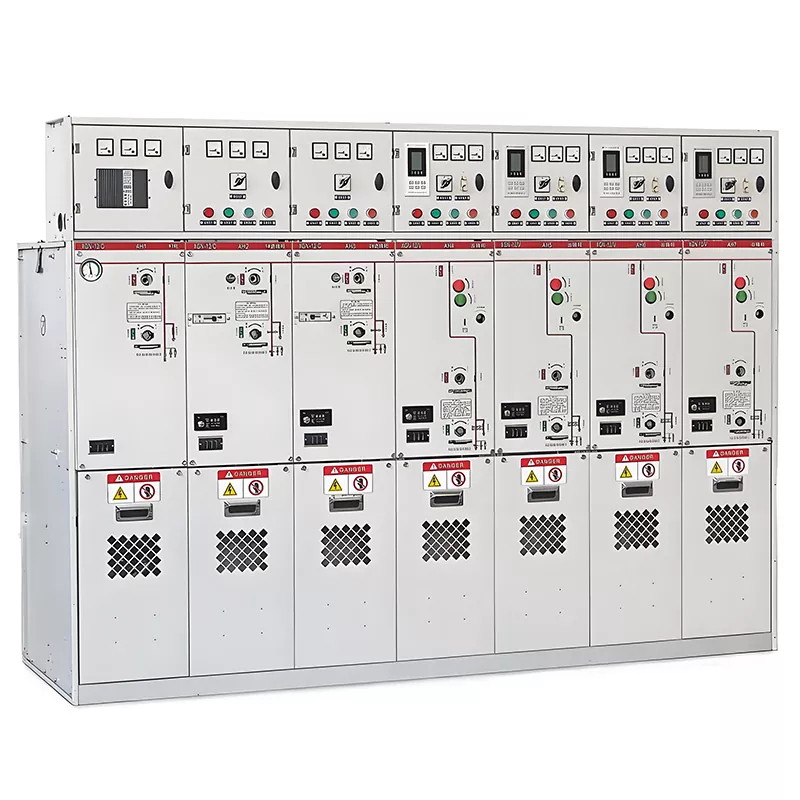

33kV SF6 GIS Gaz Yalıtımlı Hücre

Elektrik güvenliği ve kesintisiz güç kaynağı, modern endüstriyel yaşamın kalıcı ve temel gerekliliklerini oluşturur. ve sivil güç sistemleri; burada çeşitli tipte şalt cihazları, istikrarlı bir çalışma ortamı sağlamanın kritik görevini taşır elektrik şebekesinin çalışması. Huajidian Grubu, orta ve yüksek gerilim alanında derinlemesine Ar-Ge çalışmalarına yıllarını adamıştır şalt cihazı. 33kV SF6 GIS Gaz Yalıtımlı Şalt Tesisinin geliştirilmesinin kökeni kapsamlı, ön saflara dayanmaktadır Ürün ekibinin zaman içinde özellikle performansla ilgili olarak biriktirdiği operasyonel ve bakım deneyimi yüksek ve düşük sıcaklıklar, yüksek toz seviyeleri ve sık anahtarlama işlemlerini içeren aşırı koşullar altında.

33kV SF6 GIS Gaz Yalıtımlı Şalt Tesisi, geleneksel açık hava yalıtımlı mimarilerden ayrılarak bunun yerine SF6 yalıtım gazıyla doldurulmuş tamamen kapalı, zırhlı metal muhafaza. Kesinlikle ulusal standartlara uygundur GB3906 ve küresel endüstri standardı IEC298, özelleştirilebilen standart bir IP2X koruma derecesine sahiptir ve belirli proje gereksinimlerine göre IP4X'e yükseltildi. Tüm dahili canlı bileşenler tamamen izole edilmiştir. Böylece yabancı cisimlerin girmesinden kaynaklanan kısa devre arızaları önlenir ve hem sahadaki operatörler hem de şebeke altyapısının kendisi için ikili bir güvenlik bariyeri oluşturmak.

Yalıtım konfigürasyonuna ilişkin olarak, hava yalıtım açıklığı (faz-faz veya faz arası) olduğunda fazdan toprağa — 125 mm'ye düşer, ekipman, basınç dayanımına sahip seramik direk izolatörleriyle donatılmıştır ≥8000N gücü. Bu, çok çeşitli çevre koşullarında istikrarlı yalıtım performansı sağlar, özellikle -25°C ila +40°C sıcaklık aralığında ve 1.000 metreye kadar yüksekliklerde. Güvenilir bir yerel olarak tedarikçisi olan Huajidian, hem yurt içi hem de yurt içi binlerce enerji mühendisliği projesinden toplanan saha geri bildirimlerinden yararlanıyor uluslararası—ürün yapısını sürekli olarak optimize etmek ve bileşen seçimini iyileştirmek için.

Temel Ürün Avantajları

1. Kapsamlı Güvenlik Koruması: Standart Olarak "Beş Önleme" Kilitleme İşlevleriyle Donatılmıştır

Güvenlik, orta gerilim güç dağıtım ekipmanlarının temelidir. Huajidian 33kV SF6 GIS Şalt Cihazı aşağıdakilere güvenmektedir: zorunlu "Beş Önleme" kilitleme işlevlerini uygulamak için hassas bir mekanik kilitleme yapısı:

1.1. Devre kesicinin yanlışlıkla açılmasını veya kapanmasını önler;

1.2. Ayırıcının (izolatörün) yük altında çalışmasını engeller;

1.3. Enerjili bir devreye topraklama kablosu uygulanmasını önler;

1.4. Topraklama kablosu bağlıyken devre kesicinin kapanmasını (hatta enerji verilmesini) önler;

1.5. Personelin yanlışlıkla enerjili bir bölmeye girmesini önler.

Mekanik kilitleme sisteminin tamamı pasif, zorunlu bir kilitleme yapısı kullanır. Bu temelde İnsanların operasyonel ihmalinden kaynaklanan güvenlik tehlikelerini ortadan kaldırır, böylece sahadaki güvenlik olaylarını azaltır kazalar — bu ürünün çok sayıda kamu altyapısında, endüstriyel ve endüstriyel alanda yaygın olarak benimsenmesinin temel nedeni madencilik projeleri.

2. Modüler, Kompakt Yapı: Kolay Kurulum ve Bakımı Kolaylaştırır

Ekipman kabini, temel bileşenler ve çalıştırma mekanizmaları bölünmüş modüler bir tasarıma sahiptir. Bu önemli ölçüde yerinde montaj sürelerini kısaltır ve uzun vadede rutin bakım görevlerini basitleştirir. Kullanıcılar şunlara göre seçim yapabilir: özel gereksinimler — ZN28A-12 bölünmüş tip vakumlu devre kesici veya ZN63-12 (VS1) vakum devresi çeşitli operasyonel senaryolara uyacak şekilde elektromanyetik veya yay ile çalışan mekanizmalarla eşleştirilmiş kesici farklı anahtarlama frekanslarını içerir. Kompakt dolap tasarımı, minimum düzeyde yer kaplayarak etkili bir şekilde tasarruf sağlar trafo merkezleri içindeki inşaat mühendisliği alanı. Özellikle alanı kısıtlı inşaatlar için çok uygundur eski kentsel alanlardaki küçük dağıtım odalarının yenilenmesi veya yeraltı anahtarlama istasyonları.

3. Akıllı Genişleme için Ayrılmış Arayüzler: Gelecekteki Akıllı Şebeke Gelişimine Hazır

Yalnızca temel güç iletim ve dağıtım işlevlerine hizmet eden geleneksel şalt donanımının aksine, bu 33kV SF6 GIS Gaz Yalıtımlı Şalt Donanımı, sensörler ve röle koruma cihazları için ayrılmış dahili montaj yuvalarına sahiptir; Şebeke otomasyonu için uzaktan izleme sistemleriyle kusursuz entegrasyon. Uyumlu izleme bileşenleri oluşturulduktan sonra Kurulduğunda ekipman gerçek zamanlı olarak operasyonel verileri toplayabilir ve potansiyel ekipmanlar için erken uyarılar sağlayabilir Arızaları giderin ve uzaktan akıllı kontrolü etkinleştirin. Bu, kullanıcıların şalt sisteminin tamamını değiştirmelerine gerek kalmamasını sağlar Gelecekteki akıllı şebeke yükseltmeleri sırasında ünite, gelecekteki genişleme ve teknolojik ilerleme için geniş alan sağlar.

Detaylı Teknik Özellikler

Not: 33kV ünitenin tamamı için yalıtım, dayanım gerilimi ve kesme kapasitesi parametreleri ayarlanabilir Müşterinin yerel elektrik şebekesinin standartlarına ve sahadaki belirli işletim ortamına uyum sağlamak. Hepsi bitti Ürünler, sevkıyattan önce Huajidian'ın standart üretim tesisinde sıkı fabrika tipi testlerden geçmektedir.

Uygulama Kapsamı

33kV SF6 GIS Gaz Yalıtımlı Şalt Donanımı, sık anahtarlama gerektiren uygulamalar için idealdir operasyonlar. Kentsel dağıtım ağı merkezlerinde, küçük ölçekli anahtarlama istasyonlarında, yeraltında yaygın olarak kullanılmaktadır. tünel güç kaynağı sistemleri, endüstriyel ve madencilik tesisleri, büyük ölçekli ticari kompleksler, havaalanı ve metro dağıtım trafo merkezleri, üst düzey (Sınıf 3A) hastaneler ve spor stadyumlarını destekleyen güç dağıtım projeleri.

Vaka Çalışması: Kuzey Çin Eyalet Başkentindeki Büyük Bir Ticari Kompleks İçin Trafo Merkezi Projesi

Kuzey Çin'deki bir eyalet başkentinde yer alan bu büyük ticari park, bir alışveriş merkezi ve A Sınıfı ofisi bünyesinde barındırıyor. binalar ve yer altı otoparkı. Alışveriş merkezinin soğutma sistemleri, asansörleri ve yangın güvenliği ekipman 24 saat boyunca sürekli ve kesintisiz bir güç kaynağına ihtiyaç duyar. Projenin orijinal, yaşlanan hava yalıtımlı şalt donanımı uzun süredir toz ve nemin olumsuz etkilerine karşı hassas olduğundan sık sık izolasyon yapılmasına neden oluyordu bozulma hataları. 2024 yılında proje sahibi, eski ekipmanı aşamalı olarak kaldırdı ve 12 Huajidian'dan oluşan bir parti satın aldı. 33kV SF6 GIS üniteleri.

Hem yaz hem de kış mevsimlerini kapsayan 18 aylık sürekli saha çalışmasının ardından ekipman, aşağıdaki performans sonuçları:

1. Tüm çalışma süresi boyunca kısa devre veya yalıtım bozulmasıyla ilgili herhangi bir arıza meydana gelmemiştir;

2. "Beş Önleme" mekanik kilitleme sistemi güvenilir bir şekilde çalışarak esnek ve güvenli anahtarlama sağlar günlük kullanım sırasındaki işlemler;

3. Şalt kabinlerinin kompakt tasarımı, dağıtım için gerekli inşaat mühendisliği ayak izini azalttı %28 oranında oda alanı, bu da proje altyapı maliyetlerinde önemli tasarruflara yol açıyor;

4. Önceden ayrılmış akıllı arayüzler, ticari parkın uzaktan güç kaynağına başarıyla entegre edildi ekipmanın operasyonel verilerine uzaktan erişime ve gerçek zamanlı görüntülemeye olanak tanıyan izleme platformu.

Bu olağanüstü saha performansına dayanarak, projenin genel yüklenicisi bir çerçeve işbirliğine imza attı yeni inşa edilen iki ek ticari bina için trafo merkezi ekipmanı tedariği konusunda Huajidian ile anlaşma sağlandı parklar.

Geleceğin Akıllı Gelişim Yönü

Akıllı şebekelerin hızlanan küresel gelişiminden güç alan Huajidian, 33kV SF6'sını yenilemeye ve iyileştirmeye devam ediyor GIS ürün grubu, tekliflerini daha fazla zeka, dijitalleşme ve düşük karbonlu sürdürülebilirliğe doğru yükseltiyor. Yeni nesil optimize edilmiş modeller, gerçek zamanlı, yerleşik çevrimiçi SF6 gaz yoğunluğu izleme özelliğiyle standart olarak gelecek kısmi deşarj tespiti ve bulut tabanlı veri iletim modülleri. Bu, operasyon ve bakım ekiplerinin periyodik çevrimdışı denetimlerden akıllı, öngörücü bakıma geçiş. "Tak ve çalıştır" sayesinde Ayrılmış arayüzler içeren tasarım sayesinde müşteriler mevcut ekipmanlarını, hatta önceden satın alınmış ve satın alınmış üniteleri bile yenileyebilirler. tüm şalt cihazının sökülmesine veya değiştirilmesine gerek kalmadan bu akıllı aksesuarlar yerinde kuruludur kabine. Bu yaklaşım müşterinin ilk ekipman yatırımının getirisini maksimuma çıkarır.

SSS

S1: Yüksek nem ve tuz sisi ile karakterize edilen kıyı bölgelerindeki özel projeler için Huajidian özelleştirilebilir mi? 33kV SF6 GIS şalt cihazının koruma sınıfı ve çalışma mekanizmaları?

A1: Evet yapabiliriz. Standart IP2X ve IP4X koruma sınıflarımıza ek olarak IP54 muhafazalara yükseltme olanağı sunuyoruz Özellikle kıyıdaki ve yüksek nemli ortamlarda yoğuşmaya ve tuz sisine karşı dayanıklı olacak şekilde tasarlanmıştır. Ayrıca, Müşteriler, spesifikasyona bağlı olarak yay ile çalışan ve elektromanyetik çalışma mekanizmaları arasında seçim yapabilir. kurulum yerindeki açma frekansı gereksinimleri ve güç kaynağı koşulları. Tüm özelleştirilmiş çözümler Optimum performansı sağlamak için üretim öncesinde sıkı simülasyon testleri.

Soru 2: Normal çalışma koşullarında kabin içindeki SF6 gazının kullanım ömrü nedir ve gerekli midir? sık sık yenileme?

A2: Standart çalışma koşulları altında — -25°C ile +40°C arasındaki sıcaklıklar ve bu değerin üzerinde olmayan yükseklik olarak tanımlanır 1.000 metreden fazla—tamamen kapalı kabinlerimiz içindeki SF6 gazı 10 yılı aşkın bir süre boyunca etkili kalır ve herhangi bir müdahale gerektirmez. rutin ikmal. Müşterilerin yalnızca gaz yoğunluğunun yıllık rutin kontrolünü yapması yeterlidir; gaz ikmali yalnızca kabinin sökülmesini içeren büyük bir revizyondan sonra gerekliydi.

S3: Bu Huajidian GIS ekipmanını satın alan denizaşırı müşteriler için yerinde kurulum rehberliği ve satış sonrası bakım hizmetleri?

A3: İngilizce kurulum kılavuzları ve uzaktan çevrimiçi teknik desteği ücretsiz sağlıyoruz. için büyük ölçekli yurt dışı siparişleri (özellikle 20 birim veya daha fazla tek bir satın alma içeren siparişleri) gönderebiliriz şartlarına uygun olarak kurulum eğitimi vermek üzere proje sahasına profesyonel elektrik mühendisleri sözleşmenin.

Huajidian, ekipman Ar-Ge'sinde güvenliğe öncelik verme felsefesinde kararlılığını sürdürüyor. Her 33kV SF6 Gaz Yalıtımlı Şalt Ünitesi, üretimin başlangıcından itibaren tüm üretim yaşam döngüsü boyunca sıkı bir kalite kontrolünden geçer. tesisimize vardığınızda hammaddelerin muayenesinden bitmiş ürünün nihai muayenesine kadar Sevkiyat. Huajidian GIS ürünlerini seçerek uzun vadeli, istikrarlı bir güç sistemi garantisini seçmiş oluyorsunuz operasyon. Küresel EPC yüklenicilerinin, şebeke operatörlerinin ve distribütörlerin fiyat teklifleriyle ilgili sorularını memnuniyetle karşılıyoruz. teknik çizimler ve özelleştirilmiş çözümler.
